Thiết bị đo điện trở bề mặt WEINTEK WT311 (100Ω–1.5TΩ)

Máy đo điện trở bề mặt WINTACT WT311 là thiết bị chuyên dụng dùng để đo điện trở bề mặt của vật liệu, đặc biệt phù hợp với các ứng dụng kiểm tra và kiểm soát tĩnh điện ESD. Thiết bị sử dụng hai điện cực song song tiếp xúc với bề mặt vật liệu để xác định giá trị điện trở, qua đó hỗ trợ phân loại vật liệu theo đặc tính dẫn điện, chống tĩnh điện hoặc cách điện.

WT311 có dải đo điện trở từ 0,1 × 10³ đến 1,5 × 10¹² Ω, độ chính xác khoảng ±10% và thời gian đáp ứng khoảng 1 giây. Ngoài chức năng đo điện trở bề mặt, thiết bị còn hỗ trợ đo nhiệt độ môi trường, chuyển đổi °C/°F, giữ dữ liệu, đèn nền LCD và tự động tắt nguồn.

Nhờ thiết kế cầm tay, WT311 phù hợp cho kiểm tra tại xưởng, phòng QC, khu vực sản xuất linh kiện điện tử, khu vực EPA và các môi trường cần kiểm soát nguy cơ tích tụ điện tích tĩnh.

Đặc điểm nổi bật của WINTACT WT311

Dải đo điện trở rộng

WINTACT WT311 hỗ trợ đo điện trở trong phạm vi 0,1 × 10³ đến 1,5 × 10¹² Ω, tương đương khoảng 100 Ω đến 1,5 TΩ. Dải đo rộng giúp thiết bị có thể kiểm tra nhiều loại vật liệu với đặc tính điện khác nhau.

Phạm vi này đặc biệt hữu ích khi kiểm tra các vật liệu cần kiểm soát tĩnh điện, từ vật liệu có khả năng dẫn điện đến vật liệu chống tĩnh điện và vật liệu cách điện.

Đánh giá đặc tính vật liệu

WT311 không chỉ hiển thị giá trị điện trở mà còn hỗ trợ hiển thị đặc tính vật liệu theo các chế độ của thiết bị. Nhờ đó, người dùng có thể nhanh chóng đánh giá vật liệu đang kiểm tra thuộc nhóm dẫn điện, chống tĩnh điện hay cách điện.

Đo điện trở bằng hai điện cực

Thiết bị sử dụng hai điện cực song song tiếp xúc với bề mặt mẫu. Phương pháp này cho phép thực hiện phép đo trực tiếp trên bề mặt vật liệu mà không cần hệ thống thiết bị cồng kềnh.

Độ chính xác ±10%

WT311 có độ chính xác đo điện trở được công bố ở mức ±10%, phù hợp với các công việc kiểm tra, phân loại và giám sát vật liệu trong ứng dụng chống tĩnh điện.

Thời gian đáp ứng khoảng 1 giây

Với thời gian đáp ứng khoảng 1 giây, thiết bị hỗ trợ kiểm tra nhanh nhiều vị trí trên cùng một vật liệu hoặc nhiều mẫu khác nhau.

Tích hợp đo nhiệt độ môi trường

Ngoài điện trở bề mặt, WT311 còn hỗ trợ đo nhiệt độ môi trường trong khoảng 0–50°C, với độ chính xác khoảng ±2°C. Người dùng có thể chuyển đổi giữa °C và °F.

Màn hình LCD có đèn nền

Màn hình LCD hỗ trợ hiển thị trực quan giá trị đo. Chức năng đèn nền giúp người dùng dễ quan sát kết quả trong điều kiện ánh sáng yếu.

Giữ dữ liệu và tự động tắt nguồn

WT311 hỗ trợ Data Hold để giữ giá trị đo trên màn hình, đồng thời có chức năng tự động tắt nguồn, giúp thuận tiện khi sử dụng và tiết kiệm pin.

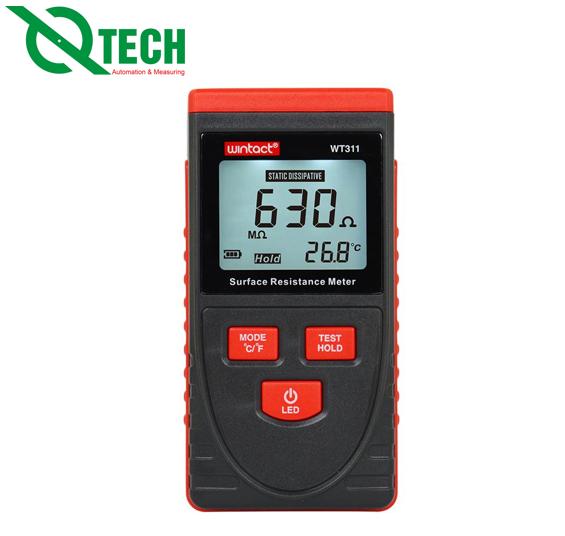

Máy Đo Điện Trở Bề Mặt WINTACT WT311 | 100Ω–1.5TΩ

Ưu điểm của WINTACT WT311

Đo điện trở bề mặt trong dải 0,1 × 10³ đến 1,5 × 10¹² Ω.
Độ chính xác đo điện trở khoảng ±10%.
Thời gian đáp ứng khoảng 1 giây.
Sử dụng hai điện cực song song để đo trực tiếp trên bề mặt.
Hỗ trợ đánh giá đặc tính vật liệu theo các chế độ hiển thị.
Có thể phân biệt vật liệu dẫn điện, chống tĩnh điện và cách điện.
Hỗ trợ đo nhiệt độ môi trường 0–50°C.
Có thể chuyển đổi đơn vị °C/°F.
Có chức năng giữ dữ liệu.
Màn hình LCD có đèn nền.
Có chức năng tự động tắt nguồn.
Thiết kế cầm tay thuận tiện cho kiểm tra tại hiện trường.
Phù hợp với nhiều ứng dụng kiểm soát tĩnh điện ESD.

Ứng dụng của WINTACT WT311

Kiểm tra vật liệu chống tĩnh điện

WINTACT WT311 phù hợp kiểm tra điện trở bề mặt của các vật liệu được sử dụng trong khu vực kiểm soát tĩnh điện. Kết quả đo giúp xác định vật liệu có đặc tính phù hợp với yêu cầu chống tĩnh điện hay không.

Ngành sản xuất linh kiện điện tử

Trong sản xuất điện tử, sự tích tụ điện tích có thể gây ảnh hưởng đến linh kiện nhạy cảm. WT311 có thể được sử dụng để kiểm tra các bề mặt, vật liệu và khu vực làm việc nhằm hỗ trợ chương trình kiểm soát ESD.

Kiểm tra bàn thao tác và bề mặt làm việc

Thiết bị có thể hỗ trợ kiểm tra điện trở của các bề mặt làm việc, vật liệu phủ bàn hoặc những khu vực cần kiểm soát khả năng tích điện.

Kiểm tra vật liệu đóng gói ESD

WT311 phù hợp kiểm tra các loại vật liệu đóng gói và bảo vệ linh kiện điện tử có yêu cầu kiểm soát tĩnh điện, giúp đánh giá đặc tính điện của vật liệu trước khi đưa vào sử dụng.

Kiểm tra sàn và vật liệu chống tĩnh điện

Trong các khu vực EPA, thiết bị có thể được sử dụng để hỗ trợ kiểm tra đặc tính điện của các vật liệu và bề mặt chống tĩnh điện.

Kiểm soát chất lượng vật liệu

Bộ phận QC có thể sử dụng WT311 để kiểm tra từng lô vật liệu, so sánh kết quả giữa các mẫu và phát hiện những vật liệu có đặc tính điện không phù hợp với yêu cầu sản xuất.

WINTACT WT311 phù hợp với ai/lĩnh vực nào?

WINTACT WT311 phù hợp với bộ phận QC: kiểm tra và đánh giá điện trở bề mặt của vật liệu trước hoặc trong quá trình sản xuất.

Phù hợp với kỹ thuật viên ESD: kiểm tra đặc tính chống tĩnh điện của bề mặt và vật liệu trong khu vực bảo vệ ESD.

Phù hợp với nhà máy điện tử: kiểm tra các vật liệu, bề mặt và khu vực làm việc có yêu cầu kiểm soát tĩnh điện.

Phù hợp với phòng thí nghiệm: thực hiện các phép đo điện trở bề mặt phục vụ kiểm tra vật liệu.

Phù hợp với ngành bao bì điện tử: đánh giá đặc tính điện của vật liệu đóng gói và bảo vệ linh kiện.

Phù hợp với đơn vị bảo trì: kiểm tra tình trạng của các bề mặt và vật liệu chống tĩnh điện trong quá trình sử dụng.

Lĩnh vực sử dụng: điện tử, bán dẫn, lắp ráp PCB, sản xuất linh kiện, phòng sạch, ESD/EPA, bao bì điện tử, QC và kiểm tra vật liệu.

Hướng dẫn sử dụng WINTACT WT311

Chuẩn bị bề mặt cần đo

Làm sạch bề mặt mẫu trước khi đo, loại bỏ bụi bẩn, dầu mỡ hoặc các chất có thể ảnh hưởng đến tiếp xúc giữa điện cực và vật liệu.

Kiểm tra thiết bị

Kiểm tra tình trạng hai điện cực, màn hình và nguồn pin. Đảm bảo điện cực không bị bẩn hoặc hư hỏng.

Đặt thiết bị lên bề mặt

Đặt hai điện cực của WT311 tiếp xúc với bề mặt vật liệu cần kiểm tra. Đảm bảo cả hai điện cực tiếp xúc ổn định với mẫu.

Tiến hành đo

Kích hoạt phép đo và giữ thiết bị ổn định trong quá trình kiểm tra. WT311 sẽ xác định giá trị điện trở bề mặt và hiển thị kết quả trên màn hình.

Đọc và giữ kết quả

Khi kết quả ổn định, người dùng có thể sử dụng chức năng HOLD để giữ giá trị trên màn hình nhằm thuận tiện ghi chép.

Đánh giá vật liệu

Dựa trên giá trị điện trở hiển thị và yêu cầu kỹ thuật của vật liệu, xác định đặc tính điện của mẫu và đánh giá khả năng đáp ứng yêu cầu chống tĩnh điện.

Đo nhiều vị trí

Đối với một bề mặt lớn, nên thực hiện phép đo tại nhiều vị trí khác nhau. Điều này giúp đánh giá sự đồng đều của vật liệu thay vì chỉ dựa vào một điểm đo.

Lưu ý khi sử dụng WINTACT WT311

Làm sạch bề mặt và điện cực trước khi đo.
Đảm bảo cả hai điện cực tiếp xúc ổn định với bề mặt.
Không di chuyển thiết bị trong khi phép đo đang được thực hiện.
Không chạm tay vào vùng tiếp xúc của điện cực trong quá trình đo.
Không đo trên bề mặt đang có điện áp nguy hiểm nếu thiết bị không được thiết kế cho điều kiện đó.
Đo nhiều vị trí khi cần đánh giá độ đồng đều của vật liệu.
Nên kiểm tra thiết bị theo quy trình hiệu chuẩn định kỳ khi sử dụng cho QC.
Không để thiết bị tiếp xúc với nước hoặc hóa chất ăn mòn.
Tránh va đập mạnh vào điện cực.
Thay pin khi thiết bị báo pin yếu.
Bảo quản máy ở nơi khô ráo, tránh nhiệt độ và độ ẩm quá cao.

Câu hỏi thường gặp về WINTACT WT311

WINTACT WT311 dùng để đo gì?

WT311 được sử dụng để đo điện trở bề mặt của vật liệu, đồng thời hỗ trợ đánh giá đặc tính dẫn điện, chống tĩnh điện hoặc cách điện của bề mặt.

WINTACT WT311 đo được điện trở bao nhiêu?

Dải đo được công bố là 0,1 × 10³ đến 1,5 × 10¹² Ω, tương đương khoảng 100 Ω đến 1,5 TΩ.

WT311 có dùng để kiểm tra vật liệu chống tĩnh điện không?

Có. Đây là một trong những ứng dụng chính của thiết bị. WT311 được thiết kế để sử dụng trong nhiều môi trường kiểm soát tĩnh điện.

WT311 có đo nhiệt độ không?

Có. Thiết bị hỗ trợ đo nhiệt độ môi trường trong khoảng 0–50°C, với độ chính xác khoảng ±2°C và có thể chuyển đổi giữa °C và °F.

WT311 có chức năng giữ kết quả đo không?

Có. Thiết bị hỗ trợ Data Hold, giúp giữ giá trị đo trên màn hình để người dùng dễ ghi nhận kết quả.

WT311 sử dụng nguồn điện gì?

Thông tin kỹ thuật của nhà sản xuất cho biết WT311 sử dụng pin 9V 6F22. Một số tài liệu bán hàng cũng xác nhận cấu hình nguồn này.

WINTACT WT311 phù hợp với ngành nào?

Thiết bị đặc biệt phù hợp với điện tử, sản xuất linh kiện, ESD/EPA, phòng sạch, QC, phòng thí nghiệm và kiểm tra vật liệu chống tĩnh điện.

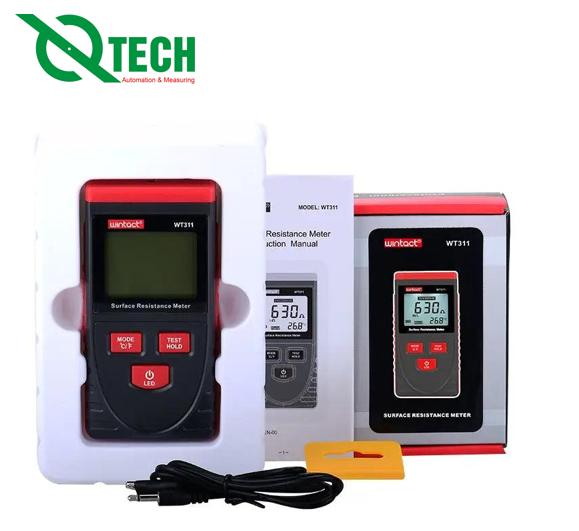

Hình ảnh thực tế của WINTACT WT311

Mua WINTACT WT311 ở đâu?

Nếu bạn đang tìm mua Máy đo điện trở bề mặt WINTACT WT311, có thể liên hệ CÔNG TY TNHH THƯƠNG MẠI VÀ CÔNG NGHỆ QTECH để được tư vấn và báo giá.

WT311 phù hợp với nhu cầu kiểm tra điện trở bề mặt và kiểm soát tĩnh điện trong nhà máy điện tử, khu vực sản xuất, phòng sạch, phòng QC và các môi trường cần kiểm soát ESD.

Kết luận

Máy đo điện trở bề mặt WINTACT WT311 là thiết bị chuyên dụng cho kiểm tra điện trở bề mặt vật liệu với dải đo rộng 0,1 × 10³ đến 1,5 × 10¹² Ω và độ chính xác khoảng ±10%. Thiết bị cho phép đánh giá đặc tính điện của vật liệu một cách nhanh chóng và thuận tiện.

Bên cạnh chức năng đo điện trở, WT311 còn tích hợp đo nhiệt độ môi trường, giữ dữ liệu, chuyển đổi °C/°F, đèn nền LCD và tự động tắt nguồn, giúp thiết bị đáp ứng tốt nhu cầu kiểm tra thực tế tại nhà máy và phòng QC.

Với khả năng kiểm tra vật liệu dẫn điện, chống tĩnh điện và cách điện, WINTACT WT311 là lựa chọn phù hợp cho ngành điện tử, sản xuất linh kiện, ESD/EPA, phòng sạch, bao bì điện tử, QC và kiểm tra vật liệu, đặc biệt khi doanh nghiệp cần theo dõi và kiểm soát nguy cơ tích tụ điện tích tĩnh.
