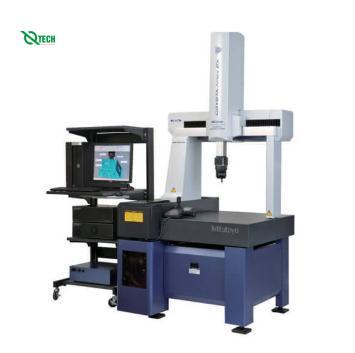

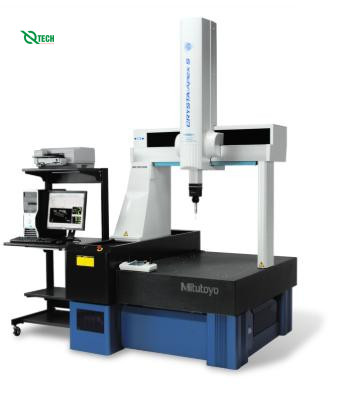

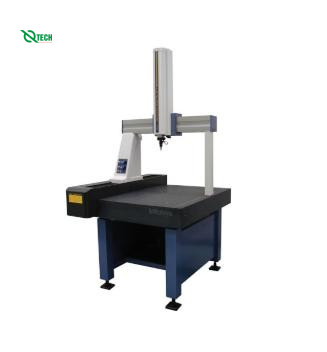

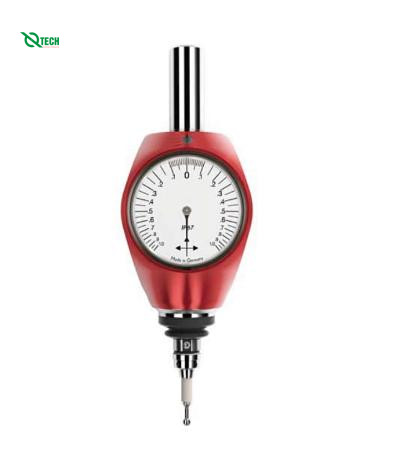

Máy đo tọa độ 2D, 3D CMM

Giới thiệu Máy CMM Chính hãng giá tốt

Máy CMM là một loại thiết bị đo lường công nghiệp, được sử dụng để đo lường mức độ chính xác của các chi tiết cơ khí, bộ phận hoặc sản phẩm hoàn chỉnh. Máy đo 3 chiều sử dụng các cảm biến và phần mềm điều khiển đặc biệt để tạo ra mô hình 3D của đối tượng được đo lường và cung cấp thông số quan trọng như kích thước, hình dạng và vị trí. Điều này giúp máy đo tọa độ 3 chiều kiểm tra chất lượng và đảm bảo tính chuẩn xác của các chi tiết, sản phẩm, đồng thời cải thiện hiệu suất và giảm lỗi trong quy trình sản xuất.

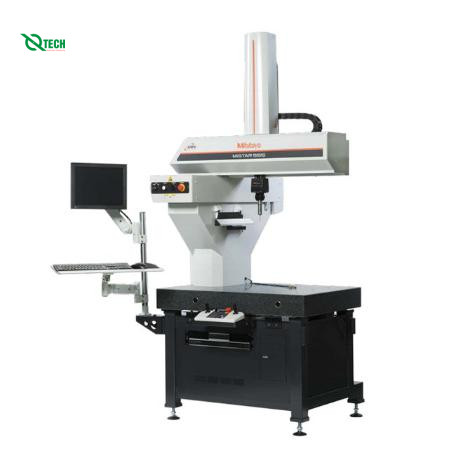

Hình ảnh: Máy đo toạn độ 3D CMM

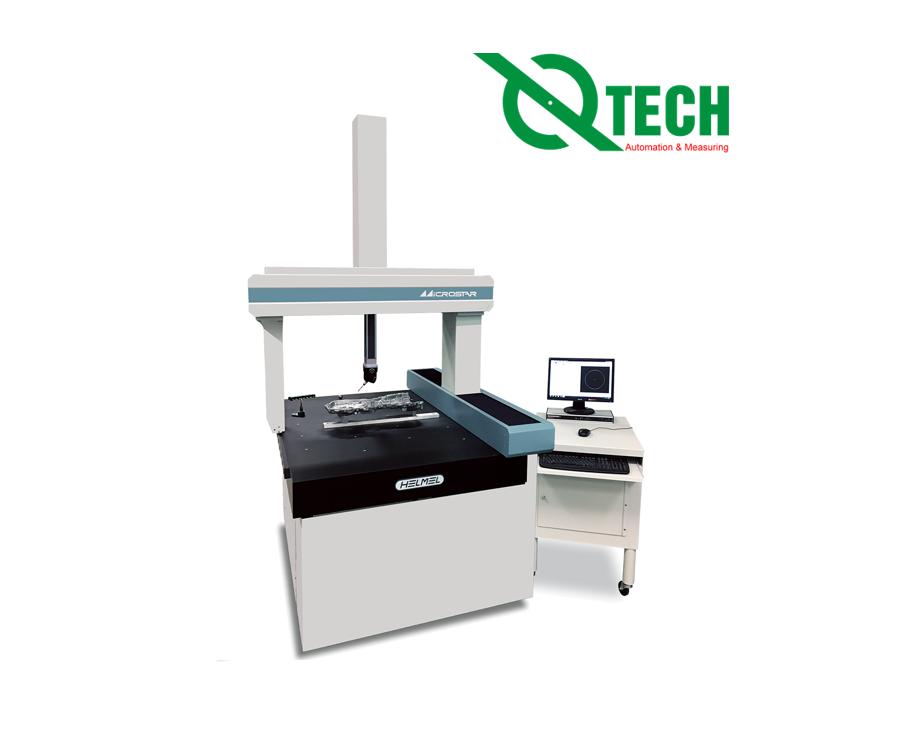

Máy CMM (Coordinate Measuring Machine) được nhắc đến với nhiều tên gọi khác nhau như: máy đo 3D, máy đo 3 chiều, máy đo 3D CMM, máy đo tọa độ CMM, máy đo tọa độ 3 chiều, máy đo kích thước 3 chiều,...

Sự khác biệt của Máy đo 3D CMM

Dải sản phẩm đa dạng nhất trên thị trường: Yamaguchi cung cấp máy đo 3D CMM - máy đo 3 chiều với nhiều dòng sản phẩm, phù hợp cho các sản phẩm có kích thước từ nhỏ, trung bình đến rất lớn. Dù bạn cần đo lường chi tiết nhỏ gọn hay các bộ phận công nghiệp khổng lồ, Yamaguchi đều có giải pháp phù hợp.
Giá cả ưu đãi hấp dẫn: Chúng tôi cam kết mang đến cho khách hàng những sản phẩm với giá cả cạnh tranh, cùng các chương trình ưu đãi đặc biệt, giúp tối ưu hóa chi phí đầu tư cho doanh nghiệp của bạn.
Dịch vụ hỗ trợ kỹ thuật tận tình, nhanh chóng: Yamaguchi không chỉ cung cấp sản phẩm máy đo 3 chiều chất lượng mà còn đảm bảo dịch vụ hậu mãi chu đáo. Đội ngũ kỹ sư của chúng tôi sẵn sàng hỗ trợ kỹ thuật và tư vấn chuyên sâu, giúp bạn vận hành thiết bị máy đo tọa độ 3 chiều một cách hiệu quả nhất.

Cấu tạo của máy CMM

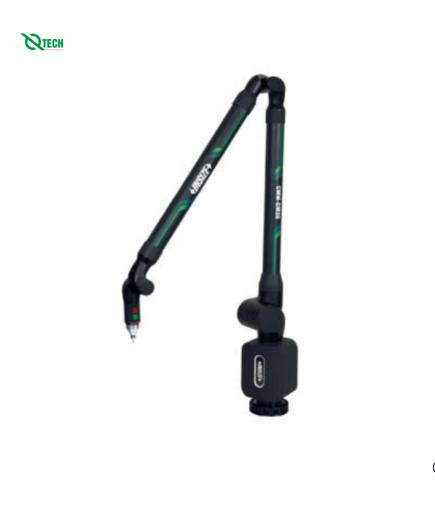

Cấu tạo của máy CMM có thể khác nhau tùy thuộc vào loại và hãng sản xuất, từ các máy CMM cầm tay nhỏ gọn đến các máy CMM cỡ lớn dùng trong các ứng dụng công nghiệp nặng nhưng cơ bản cấu tạo của máy CMM thường bao gồm các thành phần chính sau:

Khung máy: Là khung gắn các bộ phận cơ khí của máy đo 3 chiều, tạo nên cấu trúc chính của máy CMM. Khung máy thường được làm bằng kim loại, đảm bảo tính ổn định và độ cứng cần thiết cho quá trình đo lường chính xác.
Bàn đo: Là bề mặt phẳng, đôi khi có các khe hoặc kẹp để giữ các mẫu cần đo. Bàn đo 3D CMM có thể di chuyển trên các trục đồng thời (trục X, Y, Z) để đo lường theo các hướng khác nhau.

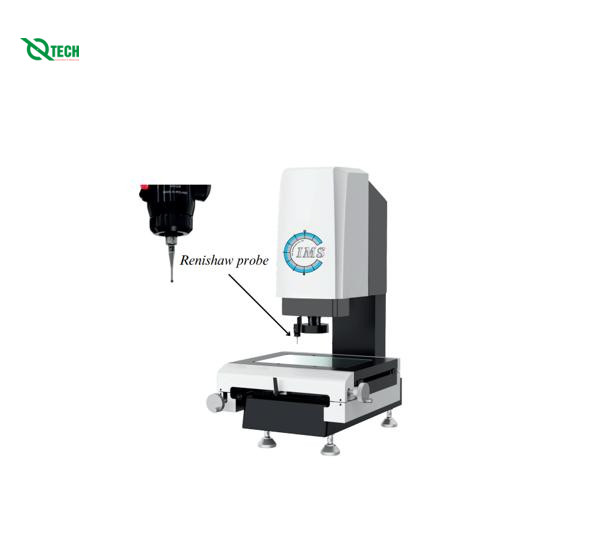

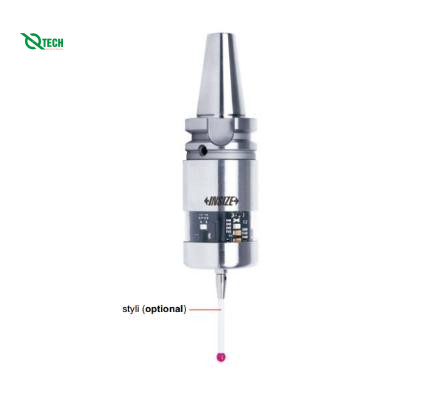

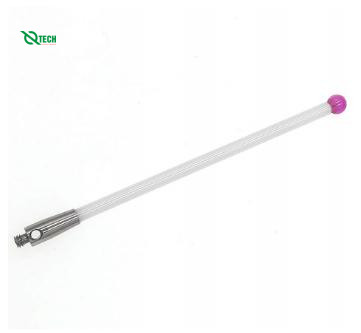

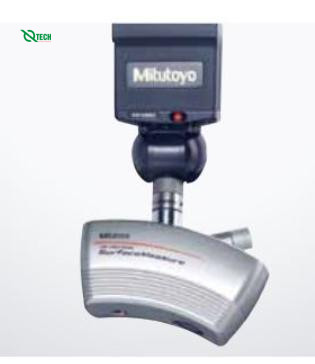

Đầu đo: Là thiết bị trên máy đo 3 chiều được gắn trên bàn đo hoặc trục đo để đo lường các điểm trên bề mặt của mẫu. Đầu đo có thể là đầu đo chạm, đầu đo quang học hoặc đầu đo không chạm sử dụng các công nghệ như quang phổ, laze hay điện từ.
Hệ thống đo: Là bộ phận điện tử, bao gồm các cảm biến, bộ điều khiển, và phần mềm đo lường, cho phép thu thập và xử lý dữ liệu đo được từ đầu đo. Hệ thống đo thường được tích hợp với phần mềm đo lường đặc biệt, cho phép lập trình đo lường, tính toán kết quả đo và hiển thị dữ liệu đo lên màn hình máy tính.

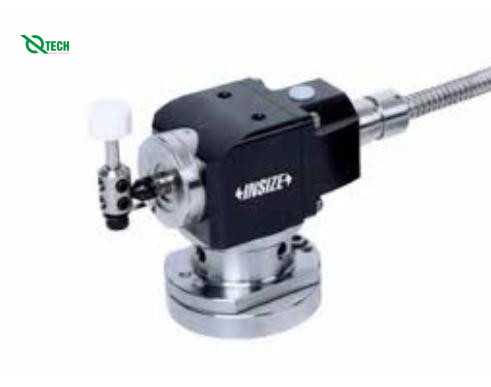

Phụ kiện: Bao gồm các bộ kẹp, định vị, công cụ định vị, đồng hồ so, và các phụ kiện khác giúp định vị và giữ chặt mẫu cần đo trên bàn đo của máy đo tọa độ 3 chiều.

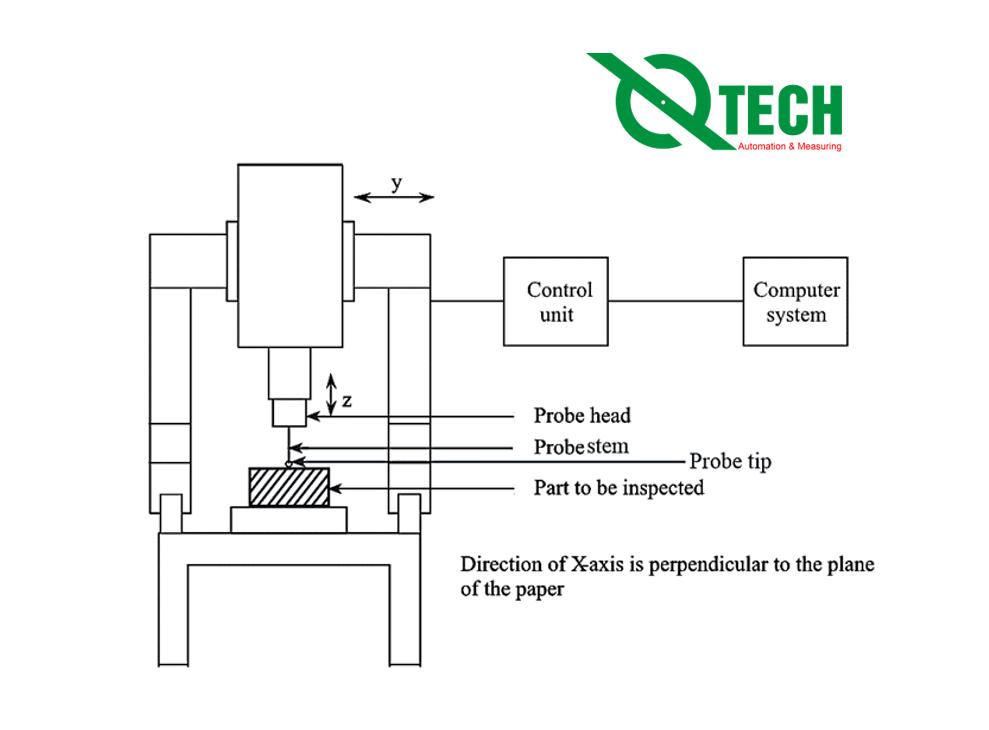

Cấu tạo của máy CMM

Nguyên lý hoạt động của máy CMM

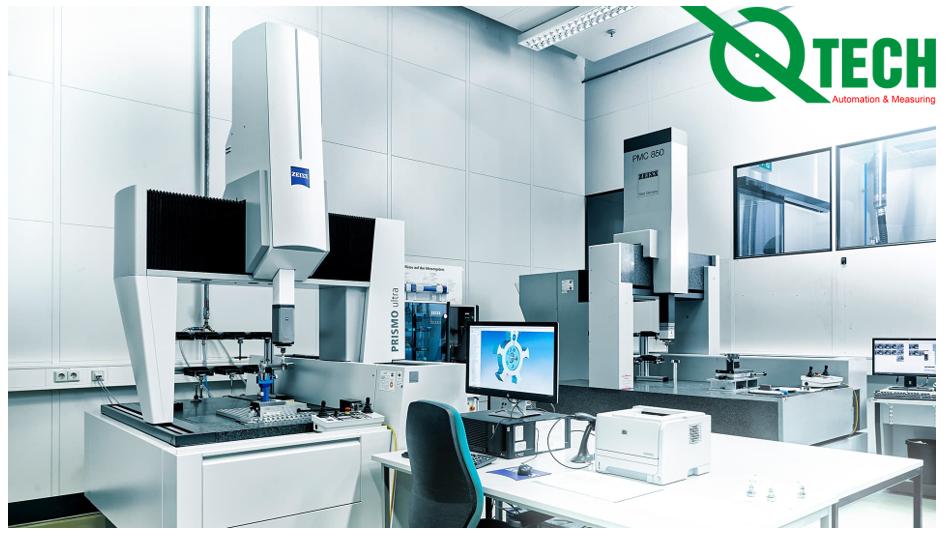

Máy đo 3D CMM hoạt động bằng cách di chuyển một bộ đo trên 3 trục x-y-z và sử dụng các cảm biến để ghi lại thông tin về vị trí của bộ đo trong không gian 3 chiều. Phần mềm điều khiển máy tính tích hợp với máy đo cung cấp các công cụ và chức năng để xử lý dữ liệu và hiển thị kết quả đo lường. Hiện nay, một số loại phần mềm hiện đại có thể tự động làm báo cáo kết quả đo lường.

Phân loại máy đo 3D CMM

Trên thị trường hiện nay có nhiều loại máy đo 3D CMM với các đặc điểm riêng biệt, phù hợp với những yêu cầu sử dụng khác nhau. Máy đo kích thước 3 chiều có thể được phân loại dựa trên các tiêu chí: hệ tọa độ sử dụng và sự tương tác giữa đầu đo với bề mặt chi tiết, sản phẩm được đo lường.

Dựa trên hệ tọa độ được sử dụng, máy đo 3 chiều được phân loại thành:

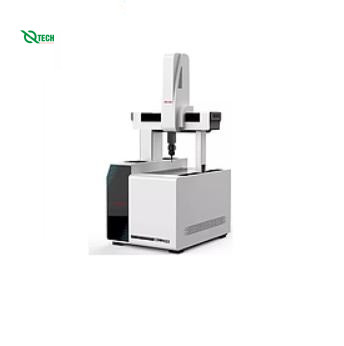

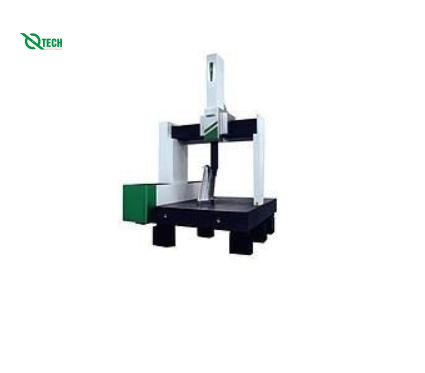

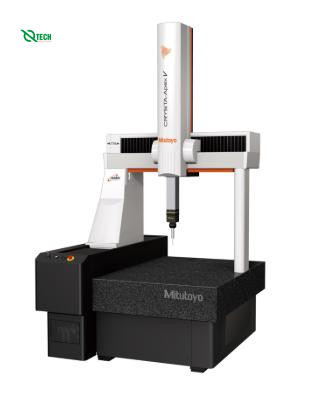

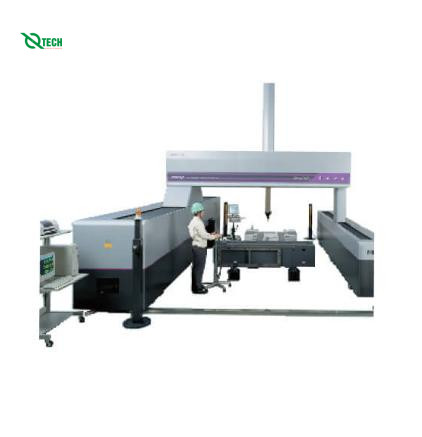

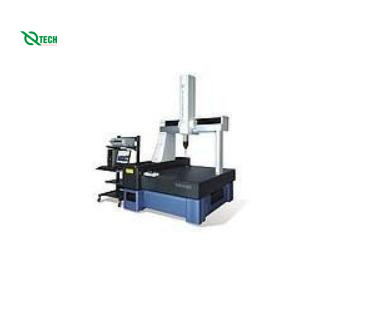

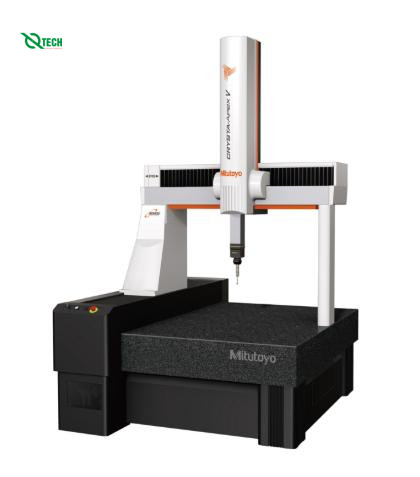

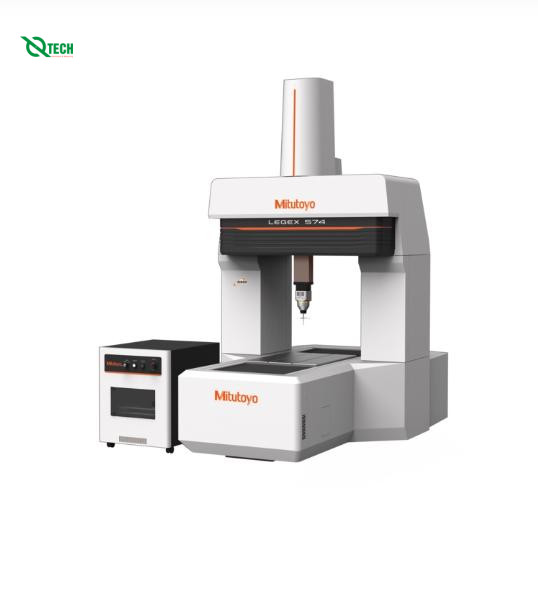

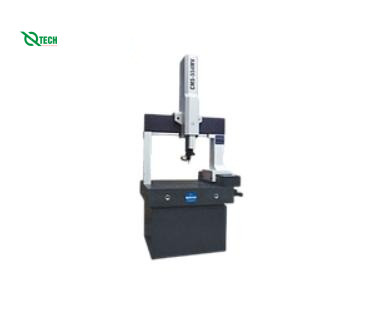

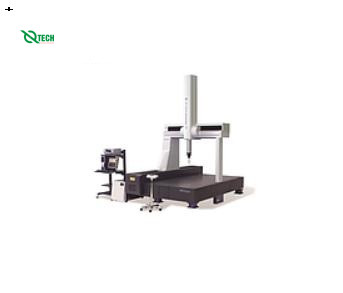

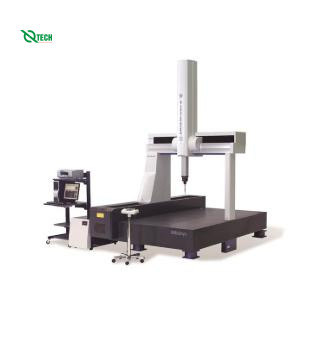

Máy CMM kiểu cầu: Máy đo tọa độ 3 chiều bao gồm cầu di chuyển (Moving-bridge CMM) và cầu cố định (Fixed-bridge CMM)
Máy CMM cánh tay ngang (Cantilever CMM)
Máy CMM hình chữ L (L-shaped CMM)

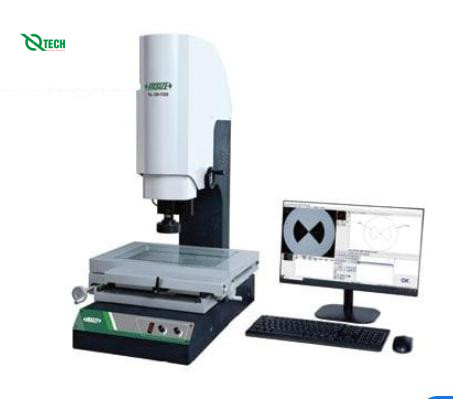

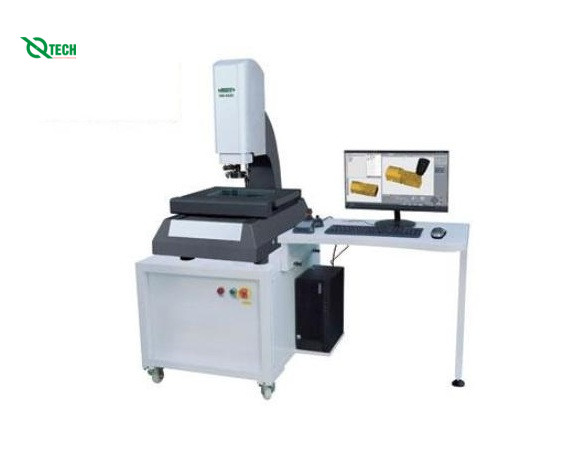

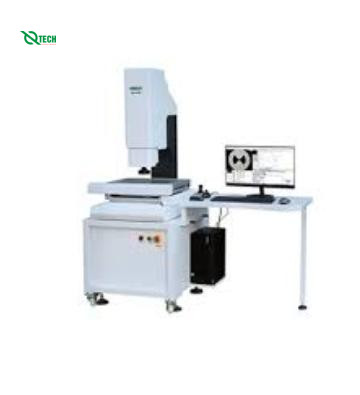

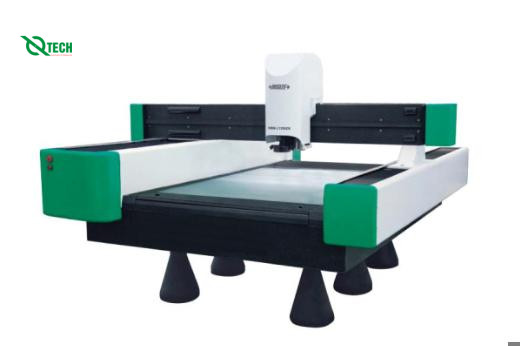

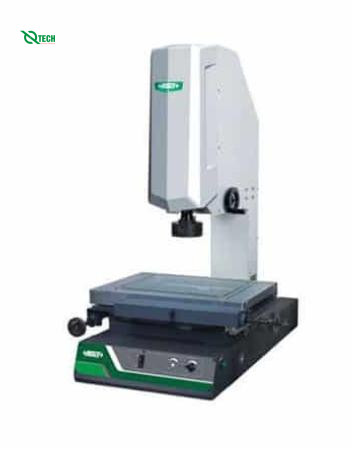

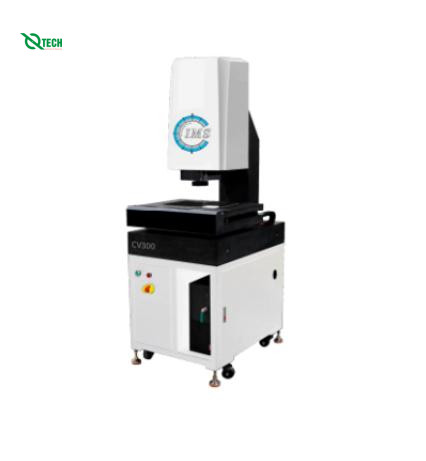

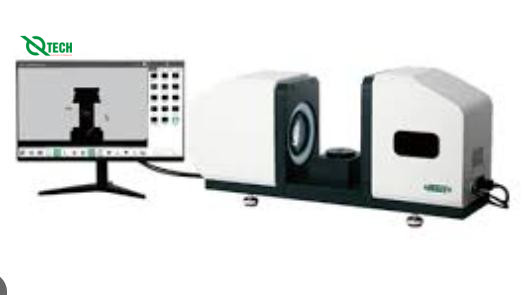

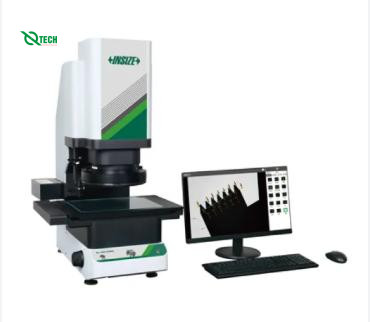

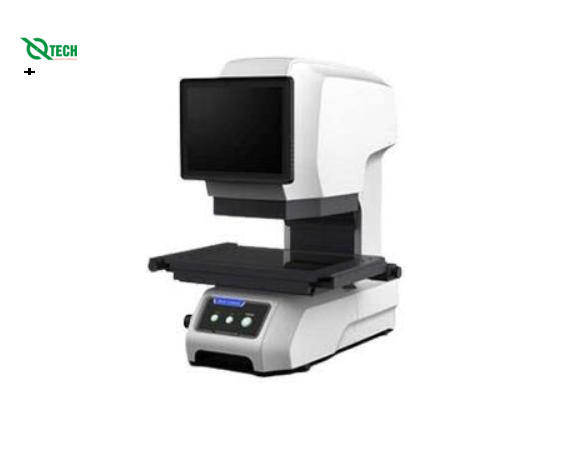

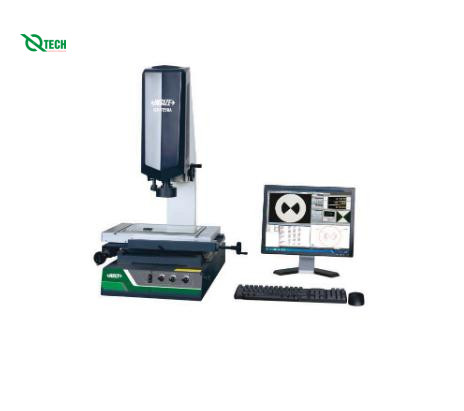

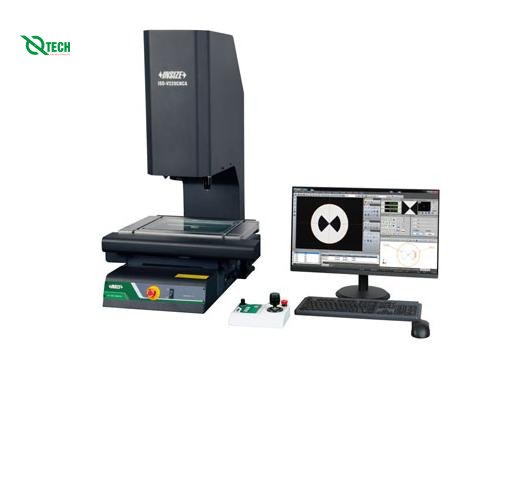

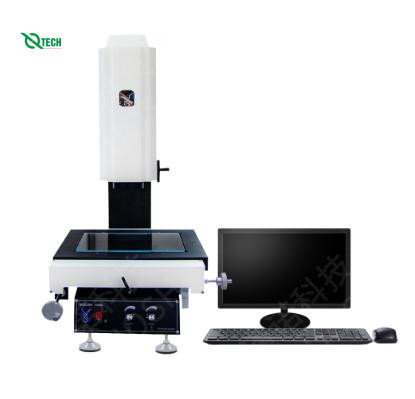

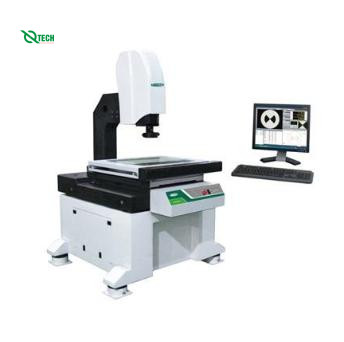

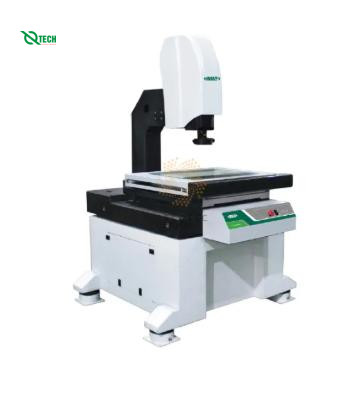

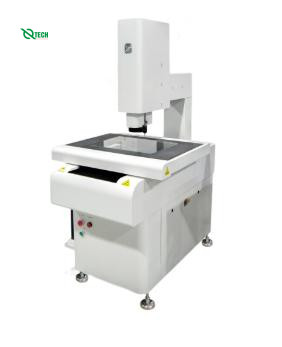

Máy CMM kiểu quang.

Máy đo 3 chiều dựa trên sự tương tác giữa đầu đo và chi tiết, sản phẩm được đo lường:

Máy đo 3D CMM tiếp xúc: Sử dụng đầu đo vật lý chạm cơ học vào bề mặt bộ phận cần được đo.

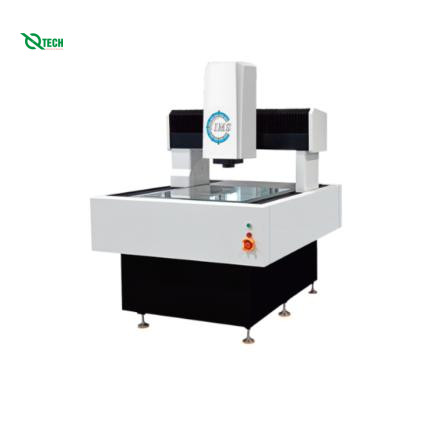

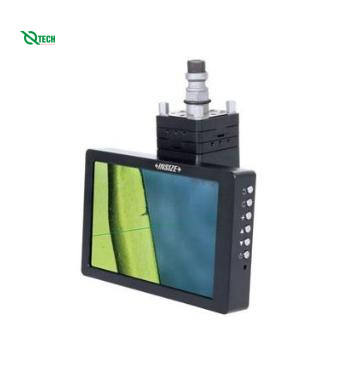

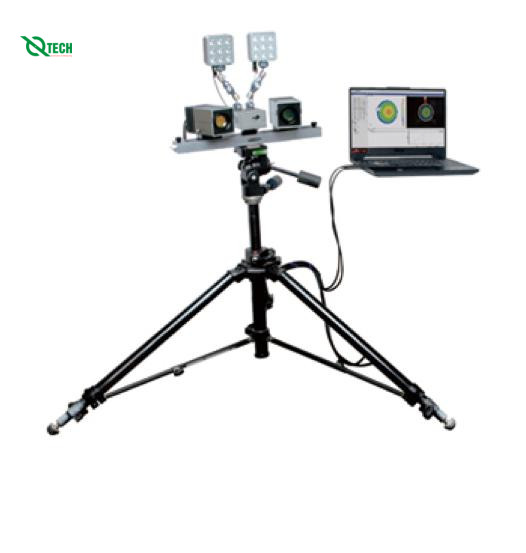

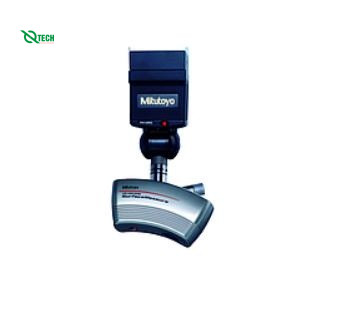

Máy đo 3D CMM không tiếp xúc: Sử dụng công nghệ quan học để phác thảo chính xác các chi tiết thành mô hình 3D.

Ứng dụng Máy đo tọa độ 3 chiều CMM

Máy đo 3D CMM (Coordinate Measuring Machine – CMM) là một công cụ đo lường chính xác được sử dụng trong nhiều ngành công nghiệp để đo và kiểm tra các chi tiết và bộ phận sản xuất. Với khả năng đo các độ chính xác cao và đa dạng của các đặc tính hình học, máy đo kích thước 3 chiều đã trở thành một công cụ quan trọng trong quá trình kiểm soát chất lượng, nâng cao hiệu suất sản xuất, và đạt được độ chính xác và độ tin cậy cao trong quá trình sản xuất.

Ngành ô tô: Máy CMM được sử dụng để đo kiểm các chi tiết và bộ phận của xe ô tô như động cơ, khung xe, phanh, hệ thống treo, và các bộ phận khác. Điều này giúp đảm bảo tính chính xác và đáng tin cậy của các chi tiết và bộ phận, đồng thời kiểm soát chất lượng trong quá trình sản xuất ô tô.
Ngành hàng không và không gian: Máy CMM được sử dụng để kiểm tra các bộ phận máy bay, tên lửa, vệ tinh và các thiết bị hàng không và không gian khác. Đây là những ứng dụng đòi hỏi độ chính xác cực cao và tính tin cậy trong quá trình sản xuất để đảm bảo an toàn và hiệu suất của các thiết bị này.
Ngành công nghiệp chế tạo: Máy CMM được sử dụng trong sản xuất và kiểm tra các bộ phận chế tạo, bao gồm gia công kim loại, gia công nhựa, gia công gỗ, gia công đúc, và gia công tấm kim loại. Các ứng dụng của máy đo tọa độ 3 chiều bao gồm kiểm tra kích thước, hình dạng, vị trí, độ cong, độ phẳng, độ vuông góc, và các thông số khác của các bộ phận chế tạo để đảm bảo tính chính xác và đáng tin cậy của chúng.
Ngành y tế: Máy CMM được sử dụng trong sản xuất và kiểm tra các bộ phận y tế, bao gồm các thiết bị y tế, dụng cụ phẫu thuật, và các bộ phận cơ khí chính xác trong ngành y tế.

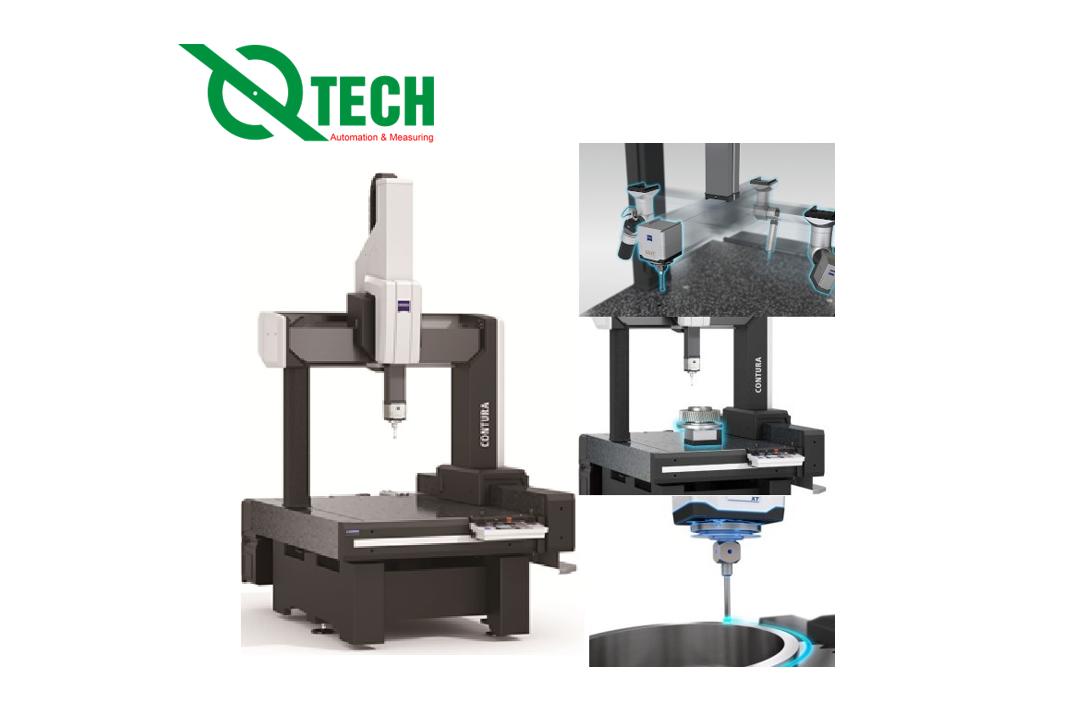

Máy đo tọa độ CMM được sử dụng rộng rãi trong công nghiệp và đời sống

Tiêu chí để lựa chọn máy đo CMM

Khi chọn mua máy đo 3D CMM, có một số tiêu chí quan trọng cần xem xét để có thể lựa chọn được thiết bị tối ưu nhất với yêu cầu đo lường thực tế.

Máy đo 3 chiều giúp xác định mức độ chính xác cần thiết để đáp ứng yêu cầu đo lường. Tiêu chí này tùy thuộc vào từng ứng dụng cụ thể và có sự khác biệt giữa các ngành công nghiệp.
Xem xét kích thước và phạm vi đo của máy CMM để đảm bảo rằng chúng có đủ không gian và đủ khả năng đo lường được chi tiết, sản phẩm của bạn.
Một số chi tiết, sản phẩm phức tạp đòi hỏi máy đo CMM phải có khả năng tương thích như: có thể thay đổi đầu dò, thay đổi phương thức dò,…
Máy đo tọa độ 3 chiều có khả năng tự động hóa như cảm biến tự động, chức năng lập trình và các thiết lập các quy trình đo tự động. Điều này giúp máy đo 3 chiều cải thiện hiệu suất đo lường đáng kể.
Phần mềm điều khiển cần có giao diện thân thiện với người dùng, thuận tiện trong quá trình sử dụng và tích hợp chức năng hiện đại như tạo báo cáo tự động.
Lựa chọn nhà cung cấp máy CMM với dịch vụ hỗ trợ kỹ thuật chất lượng, đáng tin cậy, đảm bảo mọi vấn đề phát sinh trong quá trình sử dụng đều được xử lý kịp thời.
Xác định tình hình tài chính và lựa chọn model máy đo kích thước 3 chiều phù hợp với ngân sách nhưng vẫn đảm bảo chất lượng và tính linh hoạt trong quá trình đo lường.

Hướng dẫn sử dụng máy đo kích thước 3D CMM

Cách đo máy CMM được thực hiện như sau:

Bước 1: Khởi động máy

- Bật máy đo 3D CMM, kiểm tra đảm bảo máy hoạt động đúng cách.
- Kiểm tra các thông số cài đặt như tốc độ đo, độ chính xác, độ phân giải

Bước 2: Lập kế hoạch và lựa chọn chương trình đo

- Xác định các điểm và đặc điểm cần đo trên mẫu.
- Lựa chọn chương trình đo phù hợp dựa trên yêu cầu cụ thể.

Bước 3: Thực hiện đo lường

- Đặt đầu đo vào vị trí khởi đầu và thiết lập hệ thống cho đo lường.
- Di chuyển đầu đo theo các vị trí cần đo, quét hoặc chạm vào các điểm cụ thể.
- Đảm bảo đầu đo tiếp xúc chính xác và ổn định với mẫu trong quá trình đo lường.

Bước 4: Xử lý dữ liệu

- Xử lý dữ liệu thu thập được bằng phần mềm đo lường tương ứng.
- Kiểm tra và phân tích dữ liệu để xác định kết quả đo lường, so sánh với các yêu cầu và tiêu chuẩn kỹ thuật.

Bước 5: Ghi nhận kết quả
- Tạo báo cáo đo lường chi tiết với các thông số, kết quả và đánh giá.

- Ghi nhận kết quả đo lường và lưu trữ dữ liệu cho việc theo dõi và phân tích sau này.

Máy đo 3D CMM sử dụng đơn giản và hiệu quả
