Đo thứ tự pha

Thiết bị đo chỉ thị pha, thứ tự pha, kiểm tra dòng điện 3 pha

Trong dòng điện, luôn phải đảm bảo rằng các dây dẫn 3 pha có trình tự pha đúng. Trước khi kết nối với thiết bị hay động cơ . Điều này hoàn toàn không thể kiểm tra bằng mắt thường được. Vì thế các thiết bị đo chỉ thị pha ra đời, giúp đo các chỉ số chuỗi pha được sử dụng chính xác nhất. Bên cạnh đó, nó sẽ xác nhận việc đấu dây đúng thứ tự pha vận hành với nguồn cung cấp.

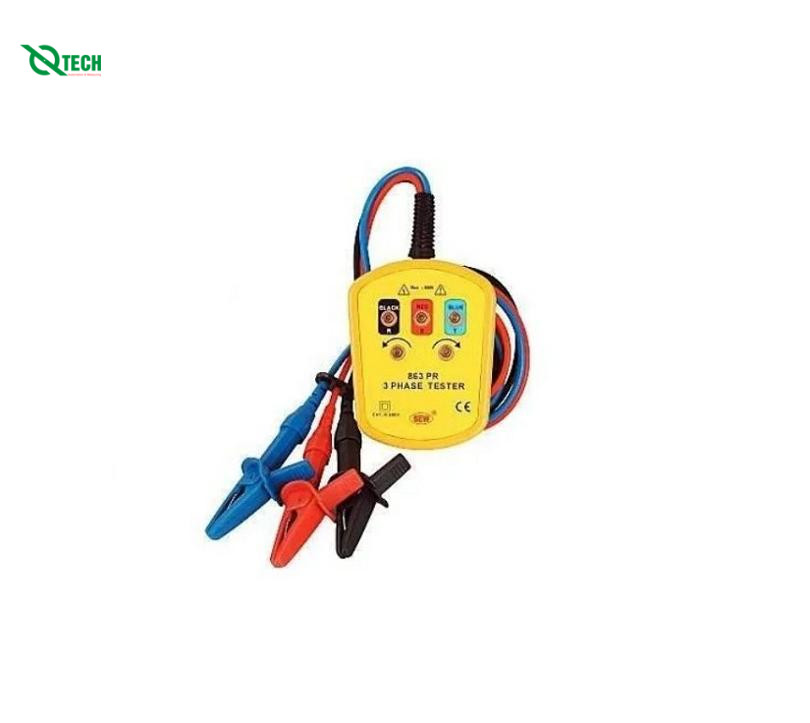

Thiết bị đo thứ tự pha - Đồng hồ đo thứ tự pha

Thứ tự pha là gì?

Việc tìm hiểu thứ tự pha là gì là điều cần thiết để nắm được thứ tự giữa các pha. Bạn có thể hiểu thứ tự pha là trình tự của các pha điện áp riêng lẻ để đảm bảo giá trị cực đại tương ứng với hệ thống của điện 3 pha.

Khi dòng điện di chuyển qua 3 cuộn dây sẽ làm xuất hiện từ trường. Đây là loại từ trường sẽ phụ thuộc vào trình tự của từng loại dây dẫn và đĩa quay sẽ bị phụ thuộc vào trình tự của từng pha.

Với các hệ thống 3 pha sẽ cần sử dụng đến 3 EMFs là một pha kết hợp với điều kiện có cùng cường độ dòng điện, tần số. Tuy nhiên, hệ thống 3 pha cũng cần có sự dịch chuyển khác nhau đến 120 độ.

Với từng trường hợp khác nhau, khi nam châm di chuyển theo chiều kim đồng hồ, cuộn dây thứ 3 có thể tạo ra được mức điện áp chính xác là 120 độ. Sau đó, dòng điện đi qua cuộn thứ cấp sẽ đạt 240 độ. Chu trình chuyển pha được thực hiện theo thứ tự xác định, trong khi đó trục xoay chiều sẽ có thứ tự 1-2-3.

Bên cạnh việc tìm hiểu về thứ tự pha là gì? Bạn cũng có thể tham khảo thêm tác dụng của thứ tự pha cũng như cách xác định thứ tự pha để đáp ứng các yêu cầu của công việc.

Thứ tự pha là gì - tìm hiểu về thứ tự pha

Thứ tự pha dùng để làm gì?

Đo thứ tự pha cũng được coi là điều cần thiết trong các công việc như kết nối hệ thống điện, động cơ… Việc biết được cách đo thứ tự pha cũng như xác định thứ tự pha sẽ giúp bạn dễ dàng kiểm tra và nắm bắt được chính xác các pha.

Khi đó, bạn sẽ dễ dàng kết nối để ba pha với bộ tải điện với độ chính xác cao. Nhờ vậy, hệ thống điện, động cơ điện có thể hoạt động ổn định với hiệu quả cao nhất.

Ngoài ra, trong trường hợp không tiến hành đo thứ tự pha, bạn không nắm rõ pha nào là chính xác. Khi đó, bạn tự động kết nối với các thiết bị khác chắc chắn sẽ khiến cho hệ thống tải bị hỏng hóc. Chính vì vậy, bạn sẽ cần tham khảo cách xác định thứ tự pha chính xác dưới đây.

Nguyên lý đo thứ tự pha

Việc tìm hiểu nguyên lý đo thứ tự pha sẽ giúp bạn hiểu thêm về nguyên tắc khi đo thứ tự pha. Qua đó, bạn sẽ có được phương pháp xác định thứ tự pha phù hợp để mang lại độ chính xác cao.

Đo thứ tự pha thực hiện theo nguyên tắc của động cơ cảm ứng với sản phẩm. Đầu tiên, bạn có thể giả sử nguồn cung cấp 3 pha cho động cơ sẽ được quy định là RYB. Động cơ sẽ quay theo chiều kim đồng hồ.

Máy đo thứ tự pha dòng tĩnh được thiết kế đơn giản với hai đèn, một cuộn cảm hoặc tự điện. Đèn sẽ được nối với một pha như R và pha khác là Y. Cuộn cảm hoặc tụ điện sẽ nối với pha thứ 3 còn lại. Điện trở có thể được sử dụng nối tiếp với đèn để điều khiển lượng dòng điện và điện áp.

Khi sử dụng cuộn cảm, đèn B sẽ sáng hơn A cho thấy trình tự pha chính xác. Tuy nhiên, nếu đèn A sáng hơn tức là các pha đã bị đảo ngược.

Ngược lại, nếu sử dụng bộ kiểm tra tụ điện, đèn A lại là loại đèn sáng hơn trong khi đèn B sẽ tắt. Khi trình tự không chính xác, đèn B sẽ sáng trong khi đèn A tắt.

Từ việc tìm hiểu nguyên lý kiểm tra thứ tự pha, bạn có thể sử dụng các đồng hồ đo thứ tự pha để việc kiểm tra được chính xác. Bạn có thể tham khảo cách xác định thứ tự pha đơn giản để nắm rõ được các pha của nguồn điện.

Nguyên lý đo thứ tự pha

Xác định thứ tự pha bằng máy đo thứ tự pha cực đơn giản

Phương pháp xác định thứ tự pha rất đơn giản với máy đo thứ tự pha. Bạn chỉ chỉ cần nắm được cách sử dụng đồng hồ đo thứ tự pha như sau.

Bước 1: Bạn cần kiểm tra lại sự hoạt động của đồng hồ trước khi tiến hành đo.

Đầu tiên, bạn dùng kẹp để kẹp các điện áp vào dây điện (dây có nguồn điện 70 V AC). Sau đó, bạn kiểm tra đèn báo hiển thị đường dây được sáng lên.

• Khi đèn thông báo sáng: đồng hồ hoạt động bình thường.
• Trường hợp đèn không sáng: đồng hồ có thể bị hỏng.

Bước 2: Bạn kiểm tra dây dẫn có trực tiếp không.

Bạn sẽ cần sử dụng kẹp điện áp để kiểm tra một dây. Kẹp điện sẽ được sử dụng chỉ báo điện áp đường dây như sau:

• R (đỏ) Chỉ báo RS Chỉ báo
• S (trắng) Chỉ báo RS và chỉ báo ST
• T (xanh lục) Chỉ chỉ báo ST

Bước 3: Tiến hành dò pha

Bạn sẽ cần gắn các kẹp điện áp vào dây dẫn của mạch điện xoay chiều 3 pha vào bên ngoài của lớp cách điện. Sau đó, bạn kiểm tra như sau:

• Khi các dây đều sống: đèn báo điện áp của các dây RS và ST sẽ sáng.
• Khi chỉ báo thứ tự pha nhấp nháy theo thứ tự được chỉ ra bởi mũi tên. Thứ tự pha kết nối đúng sẽ là RST, tiếng bíp thông báo không liên tục.

Xác định thứ tự pha bằng máy đo thứ tự pha

Top 10+ máy đo thứ tự pha bán chạy

Trên thị trường có rất nhiều dòng đồng hồ đo chỉ thị pha chất lượng được ưa chuộng sử dụng. Các dòng đồng hồ chỉ pha đều được thiết kế chất lượng, kiểu dáng nhỏ gọn, dễ dàng để phục vụ cho từng công việc.

Bạn có thể dễ dàng chọn mua các dòng đồng hồ chỉ thị pha đến từ nhiều hãng sản xuất khác nhau như Hioki, Kyoritsu, Fluke… Đây đều là những hãng chuyên cung cấp các dòng sản phẩm ampe kìm, đồng hồ vạn năng, đồng hồ đo điện trở cách điện…

1. Đồng hồ chỉ thị pha Kyoritsu 8031

Đây là chiếc máy đo kỹ thuật số với trình duyệt kiểm tra tiếp xúc trực tiếp. Kyoritsu 803 mang đến thời gian phản hồi kết quả nhanh chóng và tính chính xác cao.

Ưu điểm nổi bật

• Kiểm tra liên tục: >500V, khoảng 5 phút
• Thiết kế nhỏ gọn, di động dễ dàng
• Nắp chụp bằng cao su đảm bảo an toàn
• Vừa đo pha dẫn vừa giám sát tình trạng pha
• Đơn giản và dễ dàng sử dụng
• Kẹp cá sấu có lip thiết kế vừa vặn, cố định tốt

Hình ảnh: Đồng hồ chỉ thị pha Kyoritsu 8031

2. Đồng hồ chỉ thị pha Kyoritsu 8031F

Thiết bị đo thứ tự pha Kyoritsu 8031F được sản xuất tại Nhật Bản, đạt tiêu chuẩn quốc tế IEC 61010-1 CAT.III 600V.

Thiết bị có khả năng kiểm tra nhiều loại nguồn điện 3 pha từ 110V đến 600V cùng nhiều tính năng ưu việt khác như đèn Led nhằm thông báo cho người dùng biết nếu một pha đang mở,  thao tác chuyển đổi nút nhấn tức thì, không có bộ phận kim loại nào tiếp xúc và một số tính năng an toàn khác,...

Thông số kỹ thuật

• Dải điện áp: 110 - 600V AC
• Giới hạn thời gian liên tục: > 500V: trong vòng 5 phút
• Cầu chì: 0,5A / 600V (F)
• Dải tần số: 50Hz / 60Hz
• Dây dẫn: 1,5m (R: đỏ S: trắng T: xanh lam)
• Kích thước: 106 (L) × 75 (W) × 40 (D) mm
• Trọng lượng: Khoảng 350g

Hình ảnh: Đồng hồ chỉ thị pha Kyoritsu 8031F

3. Đồng hồ chỉ thị pha Kyoritsu 8035

Kyoritsu 8035 được sản xuất trên dây chuyền chất lượng cao, hiện đại, ứng dụng nhiều công nghệ mới nên cho phép người dùng tiến hành thử nghiệm mà không cần tiếp xúc trực tiếp với dây đo. Nhờ đó, đảm bảo an toàn cho người sử dụng.  Thiết bị đo điện Kyoritsu này có khả năng  xác định phạm vi đo điện áp rộng từ 70V đến 1000V AC, đo tần số từ 45 đến 66Hz. Chiều xoay pha được ký hiệu bằng mũi tên màu xanh lá cây theo chiều kim đồng hồ.

• Dải điện áp: Từ pha AC 70 đến 1000V sang pha (sóng sin, đầu vào liên tục)
• Phạm vi kẹp cách điện: Từ cáp cách điện Ø2,4 đến 30mm
• Dải tần số: 45 đến 66Hz
• Nhiệt độ và độ ẩm hoạt động: Phạm vi nhiệt độ / độ ẩm -10 đến 50ºC, 80% (không ngưng tụ)
• Nhiệt độ và độ ẩm lưu trữ: Phạm vi nhiệt độ / độ ẩm -20 đến 60ºC, 80% (không ngưng tụ)
• Các tiêu chuẩn áp dụng: IEC 61010-1 CAT IV 600V, CAT III 1000V Mức độ ô nhiễm 2,
• IEC 61326-1, IEC 61557-1, -7
• Nguồn: LR6 (AA) (1.5V) × 4 * Sử dụng liên tục: Khoảng. 100 giờ (Tự động tắt nguồn trong khoảng 10 phút.)
• Kích thước: 112 (L) × 61 (W) × 36 (D) mm
• Trọng lượng: Khoảng 380g

Hình ảnh: Đồng hồ chỉ thị pha Kyoritsu 8035

4. Thiết bị đo chỉ thị pha Fluke 9062

Fluke 9062 đảm nhiệm đo chỉ thị thứ tự pha của động cơ mà không cần tiếp xúc trực tiếp với nguồn. Xác nhận thay cho người dùng chỉ báo điện trường xoay và chiều xoay động cơ tiến hành.

• Thích hợp cho môi trường điện công nghiệp, thương mại
• Chỉ số đo tốc độ cao
• Chuyên ứng dụng chỉ báo 3 pha cho động cơ
• Chỉ thị nhạy bén chiều quay động cơ hoạt động
• Tính an toàn cao ở mức nhất
• Cách sử dụng đơn giản

Hình ảnh: Thiết bị đo chỉ thị pha Fluke 9062

5. Đồng hồ đo chỉ thị pha Hioki PD 3129-10

Hioki trước đây ra mắt 3129 như một máy dò giai đoạn không có kim loại tiếp xúc vào năm 2004, tiếp theo là 3129-10 với một cảm biến điện áp lớn hơn trong năm 2007. Tính đến thời điểm đó, các công cụ tương tự như hầu hết có kẹp kim loại mà phải được gắn liền với thiết bị đầu cuối đo lường , lo ngại về những cú sốc điện và ngắn mạch. Các 3129 đã đạt được một lượng khách hàng lớn sau khởi động của nó bởi vì nó cho phép người sử dụng để tránh nguy hiểm như vậy.

Hioki PD3129 vừa được tung ra và PD3129-10 làm cho nó thậm chí còn dễ dàng hơn để kiểm tra kết quả đo bằng cách thêm ánh sáng vào mũi tên nằm ở giữa các nhạc cụ.
Hioki PD3129  có clip điện áp có đường kính đo được 2,4-17 mm, trong khi cung cấp PD3129-10 clip có đường kính đo được 7-40 mm.

Đặc điểm của PD3129 và PD3129-10

• 1. mũi tên được chiếu sáng để phát hiện trực quan
• Khi loạt Hioki PD3129 phát hiện giai đoạn bình thường, các mũi tên ở giữa các công cụ chuyển sang màu xanh, làm cho nó dễ dàng để xác minh giai đoạn bình thường. Kể từ khi chỉ số được thiết kế để nó xuất hiện rõ ràng khi chụp ảnh, các công cụ thuận tiện để sử dụng trong các bức ảnh chụp để sử dụng như bằng chứng trực quan trong báo cáo.
• 2. Dễ dàng kiểm chứng kết quả đo với đèn LED và còi
• Hioki PD3129  và kết quả đo PD3129-10 cũng có thể được kiểm tra bằng phương tiện của một đèn LED và còi. Mô hình đèn flash LED và giai điệu của chuông khác nhau cho các giai đoạn bình thường và ngược lại, cung cấp một sự hiểu biết trực quan của kết quả đo.

Hình ảnh: Đồng hồ đo chỉ thị pha Hioki PD 3129-10

Hy vọng bài viết này đã mang đến cho bạn những thông tin hữu ích nhất! Giúp bạn chọn lọc được thiết bị phù hợp với nhu cầu của mình!
