Máy đo điện trở cách điện là thiết bị đo điện vô cùng cần thiết. Sản phẩm được ứng dụng rộng rãi nhờ tính năng đa dạng, dễ dàng sử dụng và đảm bảo an toàn trong đo lường, kiểm tra. Vậy máy đo này là gì? Ứng dụng nổi bật gì? Nên chọn loại máy nào để đo điện trở cách điện chính xác nhất. Hãy cùng chúng tôi tìm hiểu nhé!
Máy đo điện trở cách điện hay còn gọi là Đồng hồ đo Megomet nó được dùng rộng rãi để kiểm tra điện trở của các dây cáp điện và các thiết bị điện. Các kết quả và các phép đo được trả về trên một màn hình giúp người dùng dễ dàng quan sát.
Megomet sử dụng cơ cấu Lôgômét từ điện, có hai khung dây, một khung dây tạo mômen quay và một khung dây tạo mômen phản kháng, góc quay α của cơ cấu đo tỷ lệ với tỉ số hai dòng điện chạy trong hai khung dây đó.
Đồng hồ đo Megomet sử dụng cơ cấu Lôgômét từ điện, máy sử dụng hai khung dây, một khung dây tạo mômen quay và một khung dây tạo mômen phản kháng, góc quay α của cơ cấu đo tỷ lệ với tỉ số hai dòng điện chạy trong hai khung dây đó.
Thiết bị đo có cấu tạo khá nhỏ gọn, tiện dụng trong việc di chuyển thiết bị, tăng khả năng cơ động cho người sử dụng. Máy sử dụng nguyên lí toán học, vật lí nên cho số đo chính xác, giúp ích nhiều trong công việc kiểm tra điện trở , sản xuất các cuộn cáp dây điện, hay các thiết bị điện.
Điện trở cách điện của động cơ được xác định bằng điện trở giữa các cuộn dây với vỏ của động cơ, điện trở này càng cao càng tốt, trị số từ vài Mega-ohm đến vài trăm. Muốn đo điện trở cách điện chúng ta phải nhở đến những chiếc đồng hồ đo Megomet, những loại máy hiện nay có điện áp đầu ra thông dụng là 500V hoặc 1000v, phải dùng đến điện áp cao để đo cách điện bởi điệp áp của các cuộn dây so với vỏ máy cũng không nhỏ hơn 220v, nếu với điện áp 500v mà lớp cách điện bị đánh thủng thì không thể vận hành an toàn.
Đầu tiên, bạn kết nối 2 đầu (cực dương và cực âm) với điện môi qua 2 dây dẫn. Sau đó dùng dây dẫn thứ ba nối với thiết bị bảo vệ đầu cuối của máy (nếu có). Đây là thiết bị nhằm giúp loại bỏ nhiễu cho phép đo của bạn.
Tiếp theo, áp điện áp thử nghiệm lên điện môi trong 1 phút. Và đọc giá trị của điện trở.
Tiếp tục tiến hành như vậy nhiều lần. Vì ác kết quả đo sẽ thay đổi theo thời gian do tác dụng của điện dung. Nên phải đo nhiều lần để tổng hợp kết quả và cho đánh giá đúng nhất.
Trước khi tiến hành đo điện trở cách điện, các bạn cần phải lưu ý chọn thiết bị đo có giá trị điện áp phù hợp 250V, 500V, 1000V, 2500V, 5000V hoặc thậm chí 10000V (do điện trở cách điện có giá trị rất lớn). Sau khi đã chọn được dụng cụ có thang đo phù hợp, các bạn thực hiện theo hướng dẫn đo điện trở cách điện dưới đây.
Trước khi tiến hành đo điện trở cách điện, các bạn cần phải lưu ý chọn thiết bị đo có giá trị điện áp phù hợp 250V, 500V, 1000V, 2500V, 5000V hoặc thậm chí 10000V (do điện trở cách điện có giá trị rất lớn). Sau khi đã chọn được dụng cụ có thang đo phù hợp, các bạn thực hiện theo hướng dẫn đo điện trở cách điện dưới đây.
Bước 1: Để đảm bảo an toàn điện trước khi đo, các bạn cần phải trang bị đầy đủ đồ bảo hộ và ngắt kết nối điện hoàn toàn các thiết bị cần đo trước khi thực hiện.
Bước 2: Tiến hành rà soát, kiểm tra thiết bị cần đo: về số lượng, máy móc có khả năng hư hỏng khi kiểm tra dưới mức điện áp lớn để tiến hành lựa chọn mức điện áp phù hợp.
Bước 3: Bước tiếp theo trong hướng dẫn sử dụng đồng hồ đo điện trở cách điện này là bạn cần phải xác định điểm cần kết nối đồng hồ megomet vào thiết bị. Dưới đây là sơ đồ hướng dẫn kết nối máy đo điện trở cách điện với các dụng cụ điện chi tiết:
Đối với động cơ điện xoay chiều: kết nối một đầu của đồng hồ megaohm với vỏ động cơ điện AC và một đầu với công tắc nguồn để tiến hành đo. Tốt nhất là bạn nên ngắt kết nối các bộ phận thành phần và kiểm tra chúng riêng biệt để xác định những vị trí bị rò rỉ dòng điện.
Đối với các thiết bị điện khác: Đồng hồ đo điện trở cách điện được kết nối với dây dẫn (bộ gia nhiệt, động cơ...) và các bề mặt kim loại. Lưu ý các thiết bị phải được ngắt kết nối với nguồn điện nào và phải được đặt trên các vật liệu cách điện.
Bước 4: Tiến hành đo và ghi lại thông số điện trở cũng như các giá trị liên quan phục vụ cho mục đích bảo trì, sửa chữa và so sánh.
Kyoritsu 3166 được thiết kế dạng hộp tiện lợi, có thể đóng mở để đo dễ dàng. Ngoài ra, hộp đựng cứng cáp cũng giúp bảo quản thiết bị an toàn khỏi những va đập mạnh hay tác động ngoài cảnh, nhờ đó nâng cao tối đa độ bền cho máy. Ngoài ra, để thuận tiện cho người dùng khi mang theo làm việc, 3166 Kyoritsu còn được trang bị thêm dây đeo cổ vô cùng tiện lợi.
Không chỉ có thiết kế gọn nhẹ, linh hoạt, đồng hồ megaohm Kyoritsu sở hữu màn hình hiển thị dạng kim kích thước lớn với thang đo tối đa lên đến 1000V/2000MΩ giúp người dùng có thể ứng dụng ở nhiều thiết bị, vị trí đo khác nhau. Bên cạnh đó, đồng hồ chỉ thị megomet cũng được mở rộng để dễ đọc hơn.
Ngoài máy chính, bộ sản phẩm còn đi kèm nhiều phụ kiện hỗ trợ khác như: 7025 ( Dây dẫn thử nghiệm), 9067 (Túi đựng, dây dẫn thử nghiệm), Dây đeo cổ, R6 (AA) × 4, Hướng dẫn sử dụng.
Máy đo điện trở cách điện Kyoritsu 3166

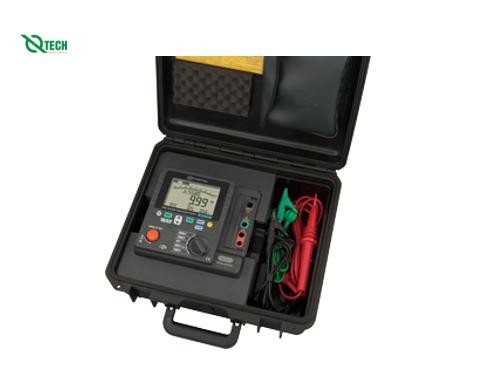

Máy đo điện trở cách điện Kyoritsu 3125A là thiết bị đo điện trở cách điện, sử dụng mặt đồng hồ điện tử (hiển thị số), đảm bảo đo chính xác với dải đo rộng lên đến 5000V. Hiện nay, thiết bị đo điện này được ứng dụng rất nhiều trong ngành điện và một số lĩnh vực khác như sản xuất, xây dựng,...
Đặc điểm nổi bật Kyoritsu 3125a
Máy đo điện trở cách điện Kyoritsu 3166
Đồng hồ đo điện trở cách điện Kyoritsu 3005A là máy đo điện trở cách điện với khả năng đo mạnh mẽ dòng xoay chiều AC với điện áp lên tới 1000V và điện trở cách điện lên tới 2000MΩ. Thiết bị có độ chính xác cực cao và nhạy với điện trở. Lý tưởng cho các công việc kiểm tra bảo dưỡng điện.
Tính năng của Máy đo điện trở cách điện KYORITSU 3005A
Máy đo điện trở cách điện Kyoritsu 3005A
