Máy đo độ dày bằng siêu âm Huatec TG-3100 (75-300mm/0.01mm)

Tổng quan về máy đo độ dày bằng siêu âm HUATEC TG-3100

Máy đo độ dày bằng siêu âm HUATEC TG-3100 là thiết bị đo chiều dày vật liệu theo phương pháp không phá hủy, sử dụng sóng siêu âm để xác định khoảng cách giữa bề mặt tiếp xúc và mặt đối diện của vật liệu. Phương pháp này cho phép kiểm tra chiều dày mà không cần cắt mẫu hoặc làm hỏng chi tiết trong điều kiện đo phù hợp.
HUATEC TG-3100 có phạm vi đo trên thép từ 0,75 đến 300 mm, hỗ trợ độ phân giải 0,01 mm hoặc 0,1 mm tùy chế độ và điều kiện hiển thị. Máy có thể sử dụng để kiểm tra nhiều loại vật liệu truyền sóng siêu âm phù hợp, bao gồm kim loại, nhựa, gốm sứ, vật liệu composite và thủy tinh.
Với chức năng hiệu chuẩn hai điểm, hai chế độ đo điểm đơn và quét liên tục, cùng bộ nhớ lưu kết quả, TG-3100 đáp ứng nhu cầu kiểm tra chiều dày trong sản xuất cơ khí, bảo trì máy móc, kiểm tra đường ống và giám sát tình trạng vật liệu công nghiệp.

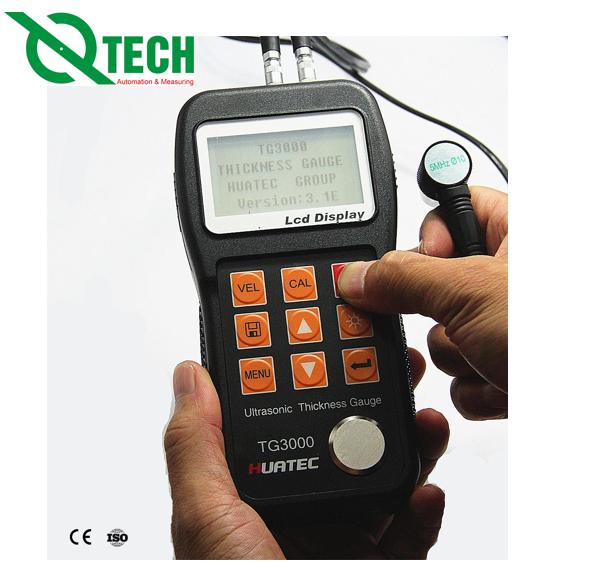

Máy đo độ dày siêu âm HUATEC TG-3100

Đặc điểm nổi bật của máy đo độ dày bằng siêu âm HUATEC TG-3100

- Phạm vi đo rộng: Đo chiều dày thép từ 0,75–300 mm, phù hợp với nhiều chi tiết có chiều dày khác nhau khi sử dụng đầu dò tương ứng.
- Độ phân giải đến 0,01 mm: Hỗ trợ đọc các thay đổi nhỏ về chiều dày trong phạm vi và chế độ đo phù hợp. Độ phân giải không đồng nghĩa với độ chính xác tuyệt đối.
- Hiệu chuẩn hai điểm: Hỗ trợ hiệu chỉnh thiết bị theo mẫu chuẩn để nâng cao độ tin cậy của kết quả.
- Hai chế độ đo: Đo điểm đơn để kiểm tra từng vị trí và chế độ quét để khảo sát nhiều điểm liên tiếp trên bề mặt.
- Chỉ báo trạng thái tiếp âm: Hỗ trợ người dùng nhận biết tình trạng ghép nối giữa đầu dò và vật liệu trong quá trình đo.
- Bộ nhớ dữ liệu: Lưu tối đa 20 tệp, mỗi tệp tối đa 99 giá trị đo theo thông số công bố.
- Kết nối RS232: Hỗ trợ truyền dữ liệu; phần mềm xử lý dữ liệu trên máy tính và máy in nhiệt mini là các tùy chọn cần xác nhận theo cấu hình đặt mua.
- Màn hình LCD có đèn nền: Màn hình 4,5 chữ số giúp đọc kết quả thuận tiện trong quá trình kiểm tra.
Máy có dải vận tốc âm thanh cài đặt từ 1.000 đến 9.999 m/s, cho phép thiết lập theo đặc tính truyền âm của vật liệu. Độ chính xác được công bố là ±(0,5% chiều dày đo + 0,04 mm), phụ thuộc vào vật liệu và điều kiện thực tế.

Ưu điểm của HUATEC TG-3100

Kiểm tra chiều dày mà không phá hủy vật liệu: Người dùng có thể đo trên chi tiết đang sử dụng mà không cần cắt mẫu, phù hợp với công tác kiểm tra định kỳ và bảo trì thiết bị.
Phù hợp với nhiều nhu cầu đo: Phạm vi đo rộng giúp thiết bị phục vụ cả kiểm tra chi tiết tương đối mỏng lẫn các cấu kiện thép dày, với điều kiện chọn đúng đầu dò và đáp ứng giới hạn đo của từng đầu dò.
Hỗ trợ phát hiện hao mòn: Khi đo lặp lại tại các vị trí xác định, kết quả có thể được sử dụng để theo dõi sự suy giảm chiều dày do ăn mòn hoặc mài mòn của đường ống, bồn chứa và kết cấu kim loại.
Linh hoạt trong quá trình kiểm tra: Hai chế độ đo và khả năng lưu kết quả giúp kỹ thuật viên thuận tiện hơn khi kiểm tra nhiều vị trí hoặc theo dõi số liệu qua các đợt bảo trì.
Có khả năng mở rộng cấu hình: Người dùng có thể lựa chọn đầu dò chuyên dụng cho vật liệu dày, thành ống mỏng hoặc ứng dụng nhiệt độ cao; phần mềm và máy in dữ liệu có thể được trang bị thêm tùy nhu cầu.

Ứng dụng của máy đo độ dày bằng siêu âm HUATEC TG-3100

HUATEC TG-3100 được ứng dụng trong các hoạt động đo kiểm vật liệu, kiểm tra chất lượng sản phẩm và bảo trì thiết bị công nghiệp.
- Cơ khí chế tạo: Đo chiều dày tấm thép, chi tiết máy, phôi kim loại và các bộ phận cần kiểm tra trước hoặc sau gia công.
- Đường ống và bồn chứa: Kiểm tra chiều dày thành ống, thành bồn để theo dõi hao mòn và hỗ trợ đánh giá tình trạng vật liệu trong quá trình vận hành.
- Nhà máy công nghiệp: Hỗ trợ kiểm tra các chi tiết kim loại, thiết bị và kết cấu trong kế hoạch bảo dưỡng định kỳ.
- Đóng tàu và kết cấu thép: Đo chiều dày các tấm kim loại và bộ phận kết cấu tại những vị trí có thể tiếp cận để đặt đầu dò.
- Sản xuất nhựa, gốm sứ và composite: Kiểm tra chiều dày vật liệu khi đặc tính truyền sóng siêu âm cho phép và đã cài đặt vận tốc âm thanh phù hợp.
Trong ứng dụng thực tế, độ chính xác còn chịu ảnh hưởng của độ nhám bề mặt, lớp gỉ, hình dạng chi tiết, chất tiếp âm và đặc tính cấu trúc vật liệu. Vì vậy, nên đo thử trên mẫu chuẩn hoặc vị trí đã biết chiều dày trước khi triển khai kiểm tra diện rộng.

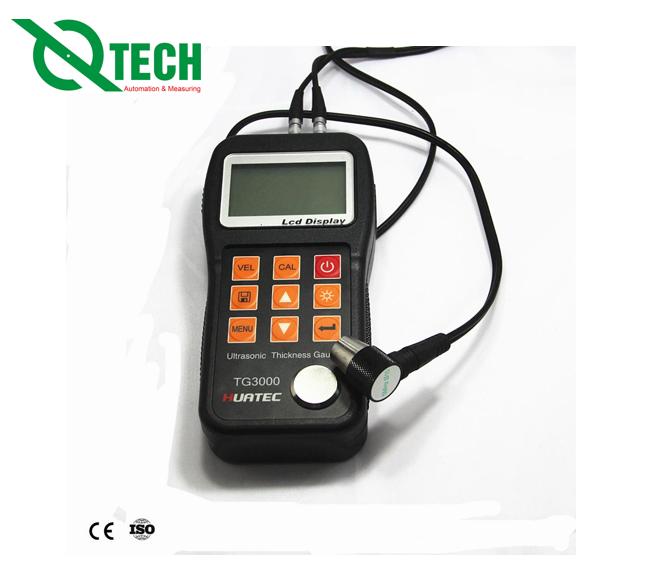

HUATEC TG-3100 thiết kế cầm tay nhỏ gọn

HUATEC TG-3100 phù hợp với ai/lĩnh vực nào?

HUATEC TG-3100 phù hợp với kỹ thuật viên kiểm tra chất lượng (QC/QA), kỹ sư cơ khí, nhân viên bảo trì và các đơn vị kiểm tra tình trạng vật liệu cần xác định chiều dày mà không phá hủy mẫu.
Thiết bị thích hợp cho doanh nghiệp sản xuất cơ khí, nhà máy công nghiệp, đơn vị bảo dưỡng đường ống, bồn chứa và kết cấu thép. Khả năng lưu kết quả giúp người sử dụng quản lý số liệu kiểm tra theo từng nhóm phép đo và hỗ trợ so sánh kết quả giữa các lần bảo trì.
Đối với thành ống mỏng hoặc ống có đường kính nhỏ, có thể cân nhắc đầu dò N07. Với vật liệu dày hoặc có mức suy giảm, tán xạ sóng siêu âm cao, đầu dò N02 là lựa chọn cần xem xét. Nếu phải đo bề mặt nóng, cần sử dụng đầu dò HT5 chuyên dụng và tuân thủ giới hạn nhiệt độ do nhà sản xuất quy định.

Hướng dẫn sử dụng máy đo độ dày bằng siêu âm HUATEC TG-3100

Bước 1: Chuẩn bị bề mặt đo
Làm sạch vị trí cần đo, loại bỏ bụi bẩn, gỉ bong và các tạp chất ảnh hưởng đến tiếp xúc giữa đầu dò với vật liệu.
Bước 2: Khởi động và cài đặt máy
Bật máy, chọn đơn vị đo và thiết lập vận tốc âm thanh phù hợp với vật liệu. Khi có mẫu chuẩn với chiều dày đã biết, thực hiện hiệu chuẩn theo hướng dẫn vận hành.
Bước 3: Bôi chất tiếp âm
Thoa một lượng chất tiếp âm thích hợp lên bề mặt. Chất tiếp âm giúp truyền sóng siêu âm giữa đầu dò và vật liệu, hạn chế sai số do khe hở không khí.
Bước 4: Tiến hành đo
Đặt đầu dò áp sát bề mặt, giữ ổn định và đọc kết quả hiển thị. Sử dụng chế độ đo điểm đơn khi kiểm tra từng vị trí hoặc chế độ quét khi cần khảo sát nhiều điểm liên tiếp.
Bước 5: Lưu và đánh giá dữ liệu
Lưu các giá trị cần thiết vào bộ nhớ máy. Với đường ống, bồn chứa hoặc kết cấu thép, nên đo tại nhiều vị trí đã xác định và so sánh với số liệu ban đầu hoặc giới hạn chiều dày cho phép.
Bước 6: Vệ sinh và bảo quản
Lau sạch chất tiếp âm trên đầu dò và thiết bị sau khi sử dụng. Bảo quản máy trong hộp đựng, tránh va đập và tháo pin khi không sử dụng trong thời gian dài nếu cần.

Lưu ý khi sử dụng HUATEC TG-3100

- Chọn đúng đầu dò theo chiều dày, hình dạng và đặc tính vật liệu.
- Cài đặt đúng vận tốc âm thanh; thiết lập sai có thể dẫn đến kết quả sai lệch.
- Đảm bảo đầu dò tiếp xúc ổn định và có đủ chất tiếp âm.
- Không coi độ phân giải 0,01 mm là độ chính xác tuyệt đối của phép đo.
- Với bề mặt cong nhỏ, thành ống mỏng, vật liệu hạt thô hoặc bề mặt bị ăn mòn, cần xác nhận đầu dò có phù hợp với điều kiện đo hay không.
- Khi đo vật liệu nóng, chỉ sử dụng đầu dò chuyên dụng đáp ứng giới hạn nhiệt độ cho phép.
- Nếu cần xuất dữ liệu sang máy tính hoặc in kết quả, hãy xác nhận cáp, phần mềm và máy in có nằm trong cấu hình cung cấp hay không.

Câu hỏi thường gặp về máy đo độ dày bằng siêu âm HUATEC TG-3100

HUATEC TG-3100 đo được chiều dày tối đa bao nhiêu?
Phạm vi đo được công bố trên thép là 0,75–300 mm. Dải đo thực tế phụ thuộc vào loại đầu dò, vật liệu và điều kiện bề mặt.
Độ phân giải của máy là bao nhiêu?
Máy hỗ trợ độ phân giải 0,01 mm hoặc 0,1 mm tùy chế độ và phạm vi hiển thị. Cần phân biệt độ phân giải với độ chính xác đo.
Máy có đo được vật liệu ngoài kim loại không?
Có thể đo nhựa, gốm sứ, composite, thủy tinh và các vật liệu truyền sóng siêu âm phù hợp khi cài đặt đúng vận tốc âm thanh.
TG-3100 có lưu kết quả đo không?
Có. Máy hỗ trợ bộ nhớ tối đa 20 tệp, mỗi tệp chứa tối đa 99 giá trị đo theo thông số công bố.
Máy có kết nối máy tính hoặc máy in không?
Thiết bị có cổng giao tiếp RS232. Phần mềm xử lý dữ liệu và máy in nhiệt mini là các tùy chọn, nên cần kiểm tra cấu hình cung cấp trước khi mua.
TG-3100 có đo được thành ống mỏng không?
Có thể cân nhắc đầu dò N07, được thiết kế cho thành ống mỏng hoặc ống có độ cong nhỏ. Cần đối chiếu giới hạn đo của đầu dò với kích thước thực tế của chi tiết.

Mua máy đo độ dày bằng siêu âm HUATEC TG-3100 ở đâu?

Khi chọn mua máy đo độ dày bằng siêu âm HUATEC TG-3100, doanh nghiệp nên xem xét nguồn gốc thiết bị, đầu dò đi kèm, phụ kiện, chính sách bảo hành và khả năng hỗ trợ kỹ thuật. Việc lựa chọn đúng đầu dò theo vật liệu và chiều dày cần kiểm tra sẽ giúp khai thác thiết bị hiệu quả hơn.
CÔNG TY TNHH THƯƠNG MẠI VÀ CÔNG NGHỆ QTECH cung cấp thiết bị đo lường và kiểm tra công nghiệp phục vụ nhu cầu sản xuất, kiểm tra chất lượng và bảo trì. Khách hàng có thể liên hệ QTECH để được tư vấn lựa chọn cấu hình máy, loại đầu dò và phụ kiện phù hợp với yêu cầu sử dụng.
Trước khi đặt hàng, nên xác nhận phạm vi đo cần thiết, chế độ hiển thị độ phân giải, cấu hình đầu dò tiêu chuẩn, khả năng kết nối dữ liệu và điều kiện bảo hành để bảo đảm thiết bị phù hợp với công việc thực tế.

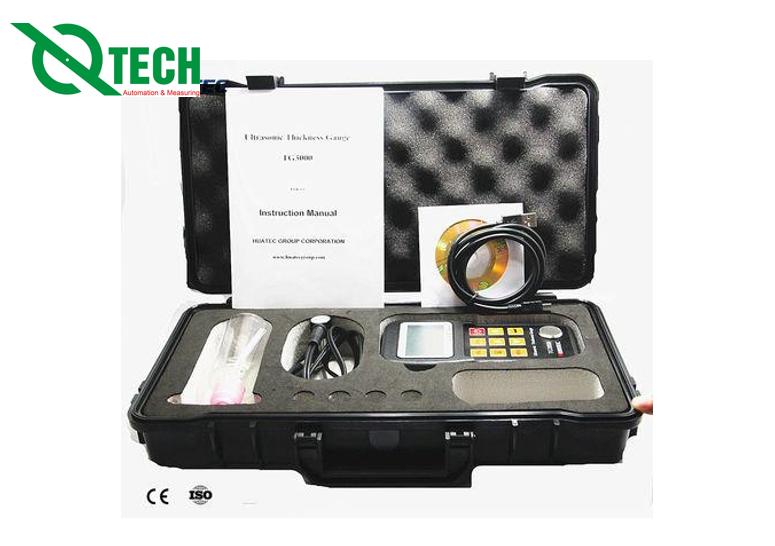

Hình ảnh thực tế của

Kết luận

Máy đo độ dày bằng siêu âm HUATEC TG-3100 là thiết bị đo chiều dày không phá hủy với phạm vi đo trên thép từ 0,75 đến 300 mm, hỗ trợ độ phân giải 0,01 mm hoặc 0,1 mm tùy chế độ. Các chức năng hiệu chuẩn hai điểm, đo điểm đơn, quét liên tục và lưu dữ liệu giúp thiết bị đáp ứng nhiều nhu cầu kiểm tra vật liệu công nghiệp.
Nhờ khả năng sử dụng với nhiều vật liệu truyền sóng siêu âm phù hợp và hỗ trợ các đầu dò chuyên dụng, TG-3100 có thể phục vụ kiểm tra chi tiết cơ khí, đường ống, bồn chứa và kết cấu kim loại. Để đạt kết quả đáng tin cậy, người dùng cần cài đặt đúng vận tốc âm thanh, chuẩn bị bề mặt và lựa chọn đầu dò theo điều kiện đo.
Nếu doanh nghiệp đang tìm thiết bị đo chiều dày phục vụ kiểm tra chất lượng hoặc bảo trì, HUATEC TG-3100 là lựa chọn đáng cân nhắc khi phạm vi đo và tính năng đáp ứng yêu cầu công việc. Việc xác định rõ loại vật liệu, chiều dày dự kiến và môi trường sử dụng sẽ giúp lựa chọn cấu hình phù hợp hơn.
