Hệ thống kiểm soát nhiệt độ lò sấy DATAPAQ EasyTrack2

Hệ thống kiểm soát nhiệt độ lò sấy Datapaq EasyTrack2

• Tên tiếng anh: Datapaq EasyTrack2 Thermal Profiling System
• Hãng: FLUKE Process Instruments
• Model: EasyTrack2
• Xuất xứ: USA

Giới thiệu Datapaq EasyTrack2

Hệ thống kiểm tra nhiệt độ Datapaq EasyTrack2 được thiết kế để lập dữ liệu phân tích nhiệt độ của lò sấy và sản phẩm sơn tĩnh điện, đồng thời cung cấp một công cụ lập dữ liệu về lò sấy dễ dàng và mạnh mẽ.

Đặc điểm Bộ ghi dữ liệu EasyTrack2

Hệ thống kiểm tra nhiệt độ lò EasyTrack2 được thiết kế để cung cấp bộ ghi dữ liệu toàn diện và chắc chắn với mức giá cạnh tranh. Bộ ghi dữ liệu EasyTrack2 được xây dựng theo tiêu chuẩn cao giống như các máy ghi dữ liệu khác trong dòng Datapaq được sử dụng trong hàng nghìn nhà máy trên toàn thế giới. Nó có tính năng hiển thị trạng thái bên trong và tình trạng pin rõ ràng bằng ba đèn LED và có thể khởi động hoặc dừng thông qua các nút ấn. Tất cả kết quả được gửi trở lại PC chạy phần mềm Insight EasyRefl bằng giao diện USB tốc độ cao.

Bộ ghi dữ liệu EasyTrack2 có thể đo nhiệt độ sản phẩm từ tối đa 6 cặp nhiệt điện loại K. Thiết bị này có độ chính xác đến +/- 0,5°C (31°F) và có thể đọc với tốc độ lên tới 10 lần mỗi giây từ mỗi cặp nhiệt điện. Độ chính xác của mọi thiết bị đều được kiểm tra và đảm bảo nhiệt độ bên trong tối đa là 85°C (165°F).

Quản lý năng lượng thông minh, bộ nhớ ổn định và tự động tắt nguồn sau khi sử dụng đảm bảo rằng bạn tận dụng tối đa pin mà người dùng có thể thay thế.

Bộ ghi dữ liệu EasyTrack2

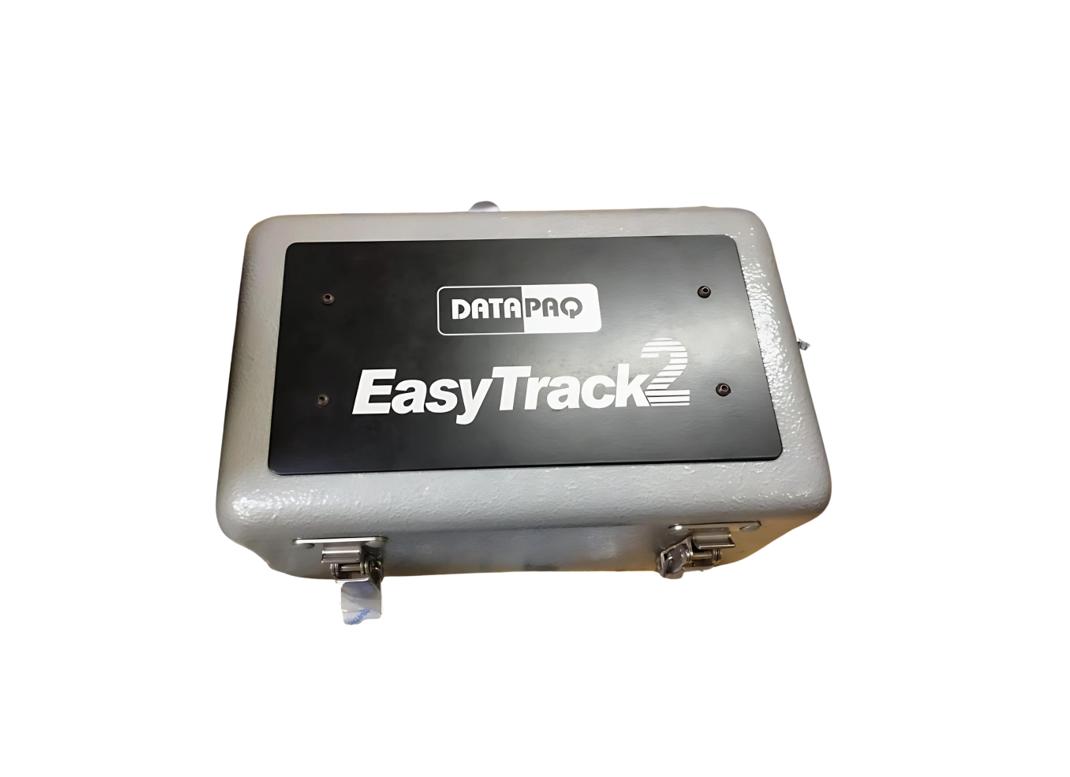

Hộp cản nhiệt EasyReflow

Hộp cản nhiệt EasyReflow bảo vệ Bộ ghi dữ liệu EasyTrack2 thông qua các quy trình hàn dài nhất và nóng nhất, duy trì Bộ ghi dữ liệu EasyTrack2 trong phạm vi hoạt động lên đến 8 phút ở 300°C (570°F.). Sử dụng vật liệu cách nhiệt bằng gốm xốp vi mô chất lượng tốt nhất hiện có, được đặt trong một lớp mỏng nhưng vỏ ngoài bằng thép không gỉ chắc chắn, tấm chắn nhiệt này sẽ tồn tại trong quá trình xử lý khắc nghiệt của dây chuyền sản xuất. Với chiều rộng chỉ 90 mm (3,54 in), nó có thể được sử dụng khi xử lý các cụm mạch hẹp nhất. Chiều cao tổng thể 31mm (1,22 in) cho phép nó đi qua phần lớn các lò hàn phản xạ

Hộp cản nhiệt EasyReflow

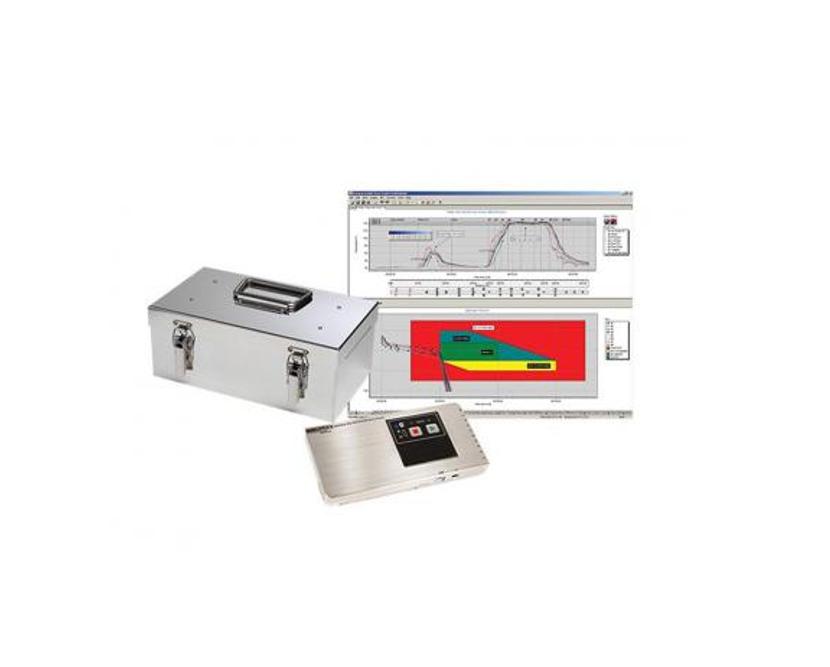

Phần mềm phân tích dữ liệu Datapaq EasyReflow

Cấu hình máy tính tối thiểu

• Khuyến nghị sử dụng Microsoft Windows® 8 trở lên
• Bộ xử lý Core i5 thế hệ thứ 10
• RAM 8 GB
• Độ phân giải màn hình 1920 x 1080
• 5 GB dung lượng ổ cứng trống
• Giao tiếp USB
• Ổ đĩa CD

Được thiết kế ngay từ đầu với mục tiêu hiệu quả và dễ sử dụng, Phần mềm phân tích dữ liệu Datapaq EasyRefl chuyển đổi dữ liệu thô thành bản phân tích đầy đủ về hiệu suất của quá trình hàn một cách nhanh chóng và dễ dàng. Phần mềm có tất cả các phân tích chuyên sâu cần thiết để khắc phục sự cố quy trình không hoạt động, với các trình hướng dẫn thân thiện với người dùng để hướng dẫn người dùng khi cần. Một cú nhấp chuột duy nhất sẽ đính kèm tập tin quy trình vào các số liệu thô, từ đó hiển thị chi tiết lò, cài đặt bộ gia nhiệt và tốc độ băng tải, cũng như hình ảnh của sản phẩm. Tất cả thông tin này có thể được sao chép trên một báo cáo hồ sơ rõ ràng sẽ đáp ứng yêu cầu của người quản lý quy trình và chất lượng cũng như khách hàng của bạn.

Phần mềm cho EasyTrack2

Công cụ phân tích – chuyển đổi dữ liệu thô thành thông tin có giá trị

• Công cụ phân tích – mang lại lợi ích cho quá trình của bạn:
• Hiệu chỉnh khởi động và thoát lò
• Nhiệt độ và thời gian tối đa được ghi lại
• Thời điểm và thời điểm đạt nhiệt độ
• Giá trị Datapaq – Chỉ số chữa bệnh
• Xem dữ liệu – đo lường dữ liệu thô
• bằng cách đo
• Thu phóng bằng chuột
• Lớp phủ đồ thị
• Tùy chọn đặt lại nhật ký
• (khoảng thời gian lấy mẫu, nút khởi động hoặc kích hoạt nhiệt độ)
• Chỉ báo sạc pin trên bo mạch
• Nhập/xuất dữ liệu và email Paqfile tự động
• Báo cáo xác thực một trang ngắn gọn
• Phần mềm xem Paqfile

*Có thể mua công cụ giám sát quá trình hàn sóng tùy chọn CS3070

Đầu dò nhiệt độ

Đầu dò nhiệt độ được đặt tại các điểm quan trọng một cách chắc chắn và chính xác trên sản phẩm để đo nhiệt độ trong suốt quá trình đo. Đầu dò nhiệt độ loại K được bọc bốn lớp, 10 sợi PTFE và bọc kim loại có độ bền đặc biệt của chúng tôi được thiết kế cho mục đích đó.

* Mỗi đầu dò nhiệt độ được thiết kế với tiết diện tròn để giảm hiện tượng xoắn và xoắn, đồng thời đi kèm với một đầu cắm/cáp uốn cong chắc chắn. Được chỉ định theo ANSI MC96.1 Giới hạn sai số đặc biệt (± 0,4% hoặc 2,0 °F tùy theo mức nào lớn hơn), bạn có thể đảm bảo số đọc có độ chính xác cao. (Có nhiều độ dài cáp khác nhau.)

Đầu dò nhiệt độ

* Không áp dụng cho PA0182 và PA0060

Ứng dụng Bộ ghi dữ liệu EasyTrack2

Hệ thống kiểm tra nhiệt độ EasyTrack3 lý tưởng để kiểm soát quy trình phủ công nghiệp, giám sát sản phẩm và kiểm tra đạt/không đạt chất lượng.

Hệ thống EasyTrack3 tùy thuộc vào các hộp cản nhiệt bao gồm mà có các ứng dụng khác nhau:

• Sơn, bột và lớp phủ tùy chỉnh cho OEM
• Nhà cung cấp sơn và bột
• Lớp phủ kim loại
• Lớp phủ PTFE và Dacromet

Phụ kiện EasyTrack2 gồm:

Bộ ghi dữ liệu nhiệt độ (datalogger)

ET6061 - Bộ ghi dữ liệu EasyTrack2 (6 kênh)

• Phạm vi đo -150 đến 500°C (-238°F đến 932°F)
• Độ chính xác ±0,5°C (0,9°F). Cặp nhiệt điện loại K. 6000 bài đọc trên mỗi kênh
• Khoảng thời gian lấy mẫu có thể lập trình (0,5 giây đến 60 phút). Các nút bắt đầu/dừng.
• Có dây cứng, đo từ xa theo thời gian thực đã sẵn sàng. Nhiệt độ hoạt động 85°C (185°F).
• Giao thức truyền thông USB (cáp CI1033). Thay thế ET5051 lỗi thời. Chỉ tương thích với phần mềm EasyTrack Insight™ v5.0. Được cung cấp pin 9V PP3 (x2) có thể thay thế và chứng nhận hiệu chuẩn.

ET4041 - Bộ ghi dữ liệu EasyTrack2 (4 kênh)

• Phạm vi đo -150 đến 500°C (-238°F đến 932°F)
• Độ chính xác ±0,5°C (0,9°F). Cặp nhiệt điện loại K. 4000 bài đọc trên mỗi kênh.
• Khoảng thời gian lấy mẫu có thể lập trình (0,5 giây đến 60 phút). Các nút bắt đầu/dừng.
• Nhiệt độ hoạt động 85°C (185°F). Giao thức truyền thông USB (cáp CI1033).
• Thay thế ET5051 lỗi thời. Chỉ tương thích với EasyTrack Insight v5.0, chỉ phần mềm. Được cung cấp kèm pin 9V PP3 có thể thay thế (x2) và chứng nhận hiệu chuẩn.

CI1033 - Cáp giao tiếp USB để sử dụng với Bộ ghi dữ liệu Tpaq21 và EasyTrack2

BP0003 - Pin kiềm PP3 9V có thể thay thế (gói 2)

Phần mềm:
SW5210 - Phần mềm chuyên sâu cho EasyTrack (tiếng Anh)

• Bao gồm hướng dẫn tham khảo nhanh, *giao diện giao tiếp và hướng dẫn vận hành.
• *Dành riêng cho bộ ghi dữ liệu đang được sử dụng (ET4041, ET5051, ET6061 hoặc loại khác).

SW5210+ - Phần mềm chuyên sâu dành cho EasyTrack (LanguageVariant)

• Bao gồm hướng dẫn tham khảo nhanh*, giao diện truyền thông và hướng dẫn vận hành.
• *Dành riêng cho bộ ghi dữ liệu đang được sử dụng (ET4041, ET5051, ET6061 hoặc loại khác).

UG5210 - Nâng cấp phần mềm từ phiên bản cũ lên EasyTrack Insight (Tiếng Anh)

• Bao gồm hướng dẫn tham khảo nhanh và hướng dẫn vận hành.

UG5210+ - Nâng cấp phần mềm từ phiên bản cũ lên EasyTrack Insight (Ngôn ngữ khác)

• Bao gồm hướng dẫn tham khảo nhanh và hướng dẫn vận hành.

Hộp cản nhiệt:
TB0250 - Hộp chắn nhiệt EasyTrack2

• Cấu trúc nhôm, cách nhiệt bằng gốm. Bao gồm tản nhiệt đúc bằng nhựa (TB9550).
• Bộ ghi dữ liệu phù hợp: EasyTrack và EasyTrack2 (ET4041; ET6061).
• Thời lượng: 50 phút @ 300°C (572°F); 75 phút ở 250°C (482°F);
• 120 phút @ 200°C (392°F); 180 phút @ 150°C (302°F)
• Kích thước (HxWxL): 111mm x 185mm x 260mm (4,4in x 7,3in x 10,2in)
• Trọng lượng: 2,6kg (5,7 lbs)

TB1413 - Miếng đệm xốp silicon thay thế cho EasyTrack2 Hộp cản nhiệt TB0250

TB9550 - Tản nhiệt thay thế

• Sử dụng trong rào cản tiêu chuẩn EasyTrack (TB0225) hoặc rào cản EasyTrack2 (TB0250). Khuôn nhựa chứa đầy vật liệu chuyển pha C58 – chuyển pha ở 58°C (136°F).

TB2037 - Hộp cản nhiệt nhiệt độ cao thấp EasyTrack2 (Lò nướng có khoảng cách thấp trên giường phẳng)

• Kết cấu thép không gỉ, cách nhiệt bằng gốm.
• Bộ ghi dữ liệu phù hợp: EasyTrack và EasyTrack2 (ET4041; ET6061).
• Thời lượng: 9 phút @ 300°C (572°F); 13 phút ở 200°C (392°F);
• 18 phút ở 150°C (302°F); 30 phút @ 100°C (212°F)
• Kích thước (HxWxL): 31mm x 90mm x 229mm (1,2in x 3,5in x 9in)
• Trọng lượng: 0,6kg (1,3 lbs)

TB5000-HT - Hộp cản nhiệt nhiệt độ cao EasyTrack2 (Quy trình PTFE và Dacromet)

• Kết cấu thép không gỉ, cách nhiệt bằng gốm. Bao gồm tản nhiệt bằng thép không gỉ (2 x TB1001). Được trang bị miếng đệm vải nhiệt độ cao.
• Bộ ghi dữ liệu phù hợp: EasyTrack và EasyTrack2 (ET4041; ET6061).
• Thời lượng: 20 phút @ 400°C (752°F); 3 giờ ở 300°C (572°F); 3 giờ 30 phút@250°C (482°F); 4 giờ 30 phút@200°C (392°F); 6 giờ 30 phút ở 150°C (302°F); 14 giờ, 30 phút @ 100°C (212°F)
• Kích thước (CxRxD): 130mm x 190mm x 292mm (5,1in x 7,5in x 11,5in)
• Trọng lượng: 6,2kg (13,7lbs)

TB1001 - Tản nhiệt

• Được sử dụng trong rào cản nhiệt EasyTrack TB5000-HT.
• Vỏ thép không gỉ chứa đầy vật liệu chuyển pha – chuyển pha ở 58°C (136°F).
• Hai yêu cầu cho mỗi rào cản

Đầu dò nhiệt độ (Thermocouples) sử dụng với Hệ thống Datapaq EasyTrack2
Đầu dò nhiệt độ tiếp xúc (Exposed Junction Thermocouple)

• Được cách điện bằng PTFE để sử dụng ở nhiệt độ lên tới 2565°C (509°F), được dán băng keo, hàn điểm hoặc hàn trực tiếp vào các bộ phận để đo nhiệt độ bề mặt, cũng có thể được sử dụng để đo nhiệt độ môi trường.
• PA0063 1,5m (5ft)
• PA0064 2,0m (6ft)
• PA0064 3.0m (10ft)
• PA0071 8,0m(26ft)

Cáp sợi thủy tinh chịu được nhiệt độ tối đa 500°C (930°F):

• PA0180 3,0m (10ft)
• PA0182 1,5m (5ft)
• PA0181 2,0m (6ft)

Đầu dò nhiệt độ tiếp xúc phản hồi nhanh (Adhesive Patch Thermocouple)

• Cách điện bằng PTFE để sử dụng ở nhiệt độ lên tới 265°C (509°F) gắn trực tiếp vào kim loại hoặc nhựa đo nhẹ bằng miếng dán hoặc băng nhiệt độ cao. Lý tưởng khi cần phản ứng nhanh.
• PA0060 1,5m (5ft)
• PA0062 3,0m (10ft)

Đầu dò nhiệt độ không khí Micro Mag

• Cách điện bằng PTFE để sử dụng ở nhiệt độ lên tới 265°C (509°F) gắn trực tiếp vào nền kim loại bằng nam châm mạnh có đường kính chỉ 17mm (0,7in). Lý tưởng để đo nhiệt độ không khí ở những nơi kín nhất.
• PA0995 1,5m (5ft)
• PA0996 3,0m (10ft)
• PA0999 6,0m (20ft)

Đầu dò nhiệt độ bề mặt Micro Mag

• Gắn trực tiếp vào nền kim loại bằng nam châm mạnh có đường kính chỉ 17mm (0,7in). Lý tưởng để đo nhiệt độ bề mặt ở những nơi kín nhất.
• PA0973 1,5m (5ft)
• PA0974 3,0m (10ft)
• PA0975 6,0m (20ft)

Đầu dò nhiệt độ bề mặt từ tính

• Cáp cách điện PTFE gắn trực tiếp vào bề mặt phẳng bằng sắt để đo nhiệt độ bề mặt.
• PA0053 1,5m (5ft)
• PA0054 3,0m (10ft)
• PA0050 6,0m (20ft)

Đầu dò nhiệt độ không khí từ tính

• Gắn trực tiếp vào bề mặt phẳng bằng sắt để đo nhiệt độ không khí/môi trường.
• PA0055 1,5m (5ft)
• PA0056 3,0m (10ft)
• PA0059 6,0m (20ft)

Đầu dò nhiệt độ tiếp xúc

• Vít trực tiếp vào nền kim loại nặng, lớn.
• PA0081 1,5m (5ft)
• PA0082 3,0m (10ft)

Đầu dò nhiệt độ bề mặt dạng kẹp

• Để đo nhiệt độ bề mặt.
• PA0011 1,5m (5ft)
• PA0012 3,0m (10ft)
• PA0016 6,0m (20ft)
• PA1710 1,5m (5ft) sợi thủy tinh cách nhiệt với lớp bện bên ngoài bằng thép không gỉ

Đầu dò nhiệt độ không khí dạng kẹp

• Để đo nhiệt độ không khí/môi trường.
• PA0021 1,5m (5ft)
• PA0022 3,0m (10ft)
• PA0025 6,0m (20ft)
• PA1720 1,5m (5ft) sợi thủy tinh cách nhiệt với lớp bện bên ngoài bằng thép không gỉ

Đầu dò nhiệt độ bề mặt dạng kẹp AluClamp

• Gắn vào cạnh của bảng để cho phép đo nhiệt độ bề mặt. Tầm với của ngàm kẹp 300mm (12in).
• PA1351 1,5m (5ft)
• PA1352 3,0m (10ft)

Đầu dò nhiệt độ bề mặt IRMag

• Đầu dò được thiết kế để đo chất nền kim loại trong lò xử lý IR. Kết hợp gắn dễ dàng với Đầu dò nhiệt độ phản ứng nhanh. Lý tưởng cho lò sửa chữa IR ô tô. Xếp hạng cáp nhiệt độ cao để ngăn ngừa thiệt hại từ các bộ phát IR. Đây là cáp bện bằng thép không gỉ, cách điện bằng sợi thủy tinh cho nhiệt độ lên tới 400°C (750°F).
• PA1361 1,5m (5ft)
• PA1362 3,0m (10ft)

Đầu dò nhiệt độ bằng nhôm dùng cho ngành ô tô

• Được cách điện bằng PTFE để sử dụng ở nhiệt độ lên tới 265°C (509°F) và được thiết kế để đo bề mặt vỏ thân xe bằng nhôm. Cuộn suốt có lò xo gắn vào bất kỳ chỗ lõm nào trên lớp da bên trong thân xe. Một cánh tay thép lò xo được điều chỉnh tùy chỉnh để định vị cảm biến nhiệt độ trên lớp da bên ngoài cơ thể.
• PA0030 Al - Giá đỡ Đầu dò hoạt động bằng lò xo tự động
• PA0032 Al - Lắp ráp Ngàm kẹp đầu dò bề mặt tự động 1,5m (5ft)
• PA0033 Al - Lắp ráp Ngàm kẹp đầu dò bề mặt tự động 3,0m (10ft)

Bộ ghi dữ liệu
