Hệ thống kiểm soát nhiệt độ lò sấy DATAPAQ Oven Tracker XL2

Hệ thống kiểm soát nhiệt độ lò sấy Datapaq Oven Tracker XL2

• Tên tiếng anh: Datapaq Oven Tracker XL2 Temperature Profiling System
• Hãng: DATAPAQ (FLUKE Process Instruments)
• Model: Datapaq Oven Tracker XL2
• Xuất xứ: USA

Tổng quan Datapaq Oven Tracker XL2

Hệ thống kiểm soát nhiệt độ lò sấy Datapaq XL2 là một thiết bị được sử dụng để theo dõi và kiểm soát nhiệt độ trong các lò sấy. Datapaq Oven Tracker XL2 có bộ ghi dữ liệu thông minh cho phép bạn ghi dữ liệu trực tiếp vào PC, lý tưởng cho công việc nghiên cứu và phát triển, thử nghiệm lò sửa chữa IR và bất kỳ quy trình xử lý hàng loạt nào. Hệ thống này không sử dụng silicon, giúp tránh tình trạng nhiễm silicon trong quá trình kiểm soát nhiệt độ.

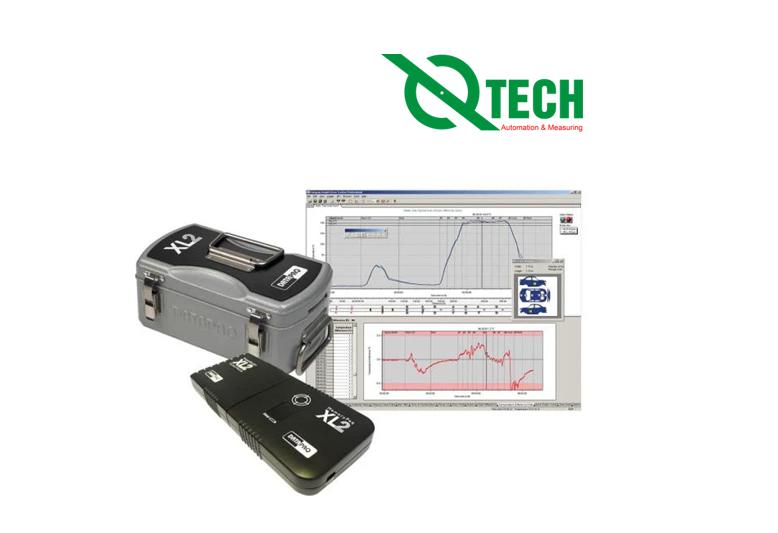

Hệ thống kiểm soát nhiệt độ lò Datapaq XL2

Đặc điểm nổi bật Datapaq Oven Tracker XL2

Bộ ghi dữ liệu XL2

Được thiết kế hướng đến khách hàng, Hệ thống theo dõi lò nướng XL2 có thiết kế ghi dữ liệu hai phần độc đáo. SmartPaq cho phép bạn lập trình trước MemoryPaq với các tiêu chí đạt/không đạt trong quá trình của bạn, dựa trên Giá trị Datapaq, Thời gian ở Nhiệt độ hoặc Nhiệt độ tối đa.

Bộ ghi dữ liệu XL2 thông minh sẽ cho biết liệu quy trình của bạn có nằm ngoài tầm kiểm soát ngay khi ra khỏi lò hay không. Khi ra khỏi lò, tháo tấm chắn nhiệt bảo vệ và kiểm tra chỉ báo trên MemoryPaq. Đèn LED màu xanh lá cây có nghĩa là chạy thành công trong khi màu đỏ biểu thị có vấn đề. Hành động khắc phục sau đó có thể được thực hiện để khắc phục bất kỳ vấn đề nào trong quá trình.

Các tính năng của bộ ghi dữ liệu XL2 bao gồm:

Phạm vi đo nhiệt độ: -200°C đến 1370°C (-328°F đến 2498°F) (cặp nhiệt điện loại K)
Đơn giản chỉ cần 'cắm và chạy', tự động phát hiện bằng phần mềm và cấu hình TI tự động
Tải xuống USB từ MemoryPaq
Khoảng thời gian lấy mẫu: 0,5 giây. đến 50 phút
Dung lượng bộ nhớ: 4MB
Lên đến 16 vị trí đo
Tệp lịch sử dịch vụ và dữ liệu hiệu chuẩn trên bo mạch

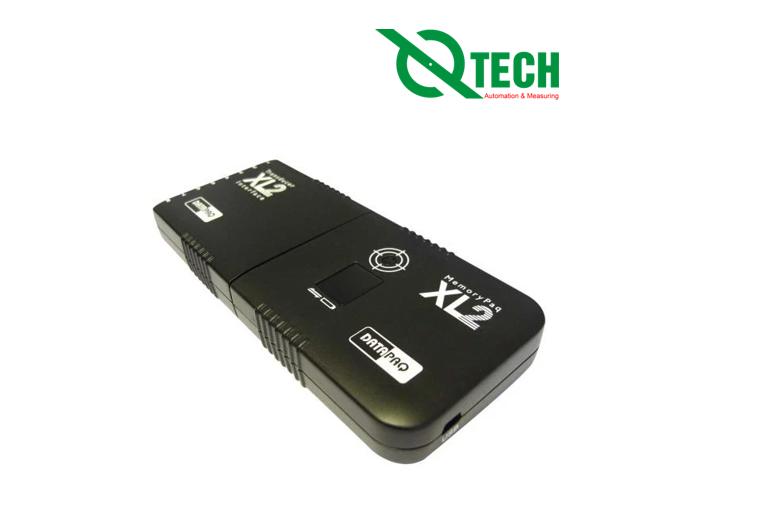

Bộ ghi dữ liệu XL2

Hộp cản nhiệt

Hộp chắn nhiệt XL2 tiêu chuẩn, được thiết kế đặc biệt để sử dụng trên các dây chuyền sơn ô tô, có cấu trúc không chứa Silicone đã được cấp bằng sáng chế, loại bỏ mối lo ngại về ô nhiễm và hư hỏng có thể xảy ra đối với lớp sơn hoàn thiện do các sản phẩm silicon gây ra. Trọng lượng dưới 4 kg (9 lbs) đảm bảo dễ dàng xử lý và vận chuyển.

Datapaq cũng cung cấp một loạt các Hộp cản nhiệt để phù hợp với các nhu cầu quy trình khác:

Bảo vệ nhiệt độ cao – Chữa bằng PTFE/Dacromet
Bảo vệ lâu dài - lão hóa nhôm; nhiều lò trong một lần chạy (Ecoat, đế bề mặt, v.v.)
Chống thấm – làm khô lò nướng
Khoảng trống chiều cao thấp - có thể sản xuất hai và ba mảnh
Hoạt động 16 kênh trong một đơn vị – nghiên cứu tối ưu hóa ô tô

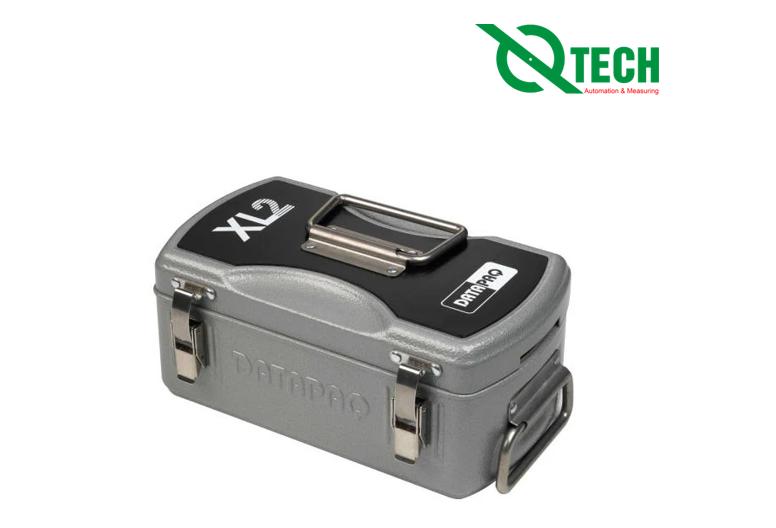

Hộp chắn nhiệt XL2

Phần mềm phân tích chuyên sâu

Phần mềm phân tích Insight mạnh mẽ được thiết kế để chuyển đổi dữ liệu nhiệt độ thô thành thông tin có ý nghĩa có thể được sử dụng để hiểu, kiểm soát và tối ưu hóa quy trình xử lý của bạn.

Chọn mức độ chức năng phù hợp với nhu cầu của bạn:

Insight Basic – gói phân tích cơ bản; được thiết kế cho một hoạt động cấp đầu vào.
Insight Professional – gói phân tích Insight đầy đủ có thể tùy chỉnh; được thiết kế để sử dụng cấp cao nhất trong ngành công nghiệp ô tô và có các công cụ phân tích nâng cao như:

Phân tích BakeChart và giá trị Datapaq
Tự động cập nhật SPC (Kiểm soát quy trình thống kê)
Tăng cường công cụ phân tích
Công cụ thăm dò chênh lệch nhiệt độ
Bản đồ sản phẩm vị trí thăm dò với thư viện ảnh được liên kết
Khả năng báo cáo nâng cao

Phần mềm phân tích chuyên sâu XL2

Đầu dò nhiệt độ

Cặp nhiệt điện được đặt tại các điểm quan trọng trên sản phẩm để đo nhiệt độ trong suốt quá trình. Tất cả các đầu dò của chúng tôi đều tuân thủ các tiêu chuẩn cao nhất (Giới hạn lỗi đặc biệt ANSI MC 96.1) và cung cấp dữ liệu chính xác nhất có thể. Cáp đầu dò bọc bốn sợi, 36 AWG (0,125 mm), PTFE và bọc kim loại được thiết kế để chịu được việc sử dụng thường xuyên.

Đầu dò cặp nhiệt điện có phần đính kèm phích cắm/cáp 'uốn cong' và mặt cắt cáp hình tròn để giảm hiện tượng xoắn và xoắn. Cáp màu xanh lá cây phù hợp với tiêu chuẩn màu IEC584 cho cặp nhiệt điện loại K.

Đầu dò nhiệt độ

Ứng dụng Hệ thống kiểm soát nhiệt độ lò Datapaq Oven Tracker XL2

Hệ thống kiểm tra nhiệt độ Datapaq XL2 Oven Tracker lý tưởng để kiểm soát quá trình phủ công nghiệp , giám sát sản phẩm và kiểm tra đạt/không đạt chất lượng. Được sử dụng trong nhiều ngành công nghiệp từ nhà sản xuất lò sấy đến cung cấp linh kiện ô tô, công trình kim loại kiến ​​trúc đến lớp phủ dệt cho quần áo thành phẩm, Hệ thống Datapaq XL2 giúp xác nhận quy trình, tăng năng suất và giải quyết vấn đề nhanh chóng. Một số ví dụ về nơi có thể sử dụng hệ thống XL2 tùy thuộc vào các Hộp cản nhiệt bao gồm nhưng không giới hạn ở danh sách sau đây.

TB0090 Hộp chắn nhiệt XL2 tiêu chuẩn:

- Lắp ráp ô tô; bảo dưỡng lớp phủ và chất bịt kín, cung cấp linh kiện ô tô nói chung, các ứng dụng OEM sơn/bột/lớp phủ điện tử, máy phủ tùy chỉnh cỡ lớn.

TB0091 Hộp chắn nhiệt Nhôm/Silicone XL2 có chiều cao thấp:

- Bao bì bằng kim loại, chẳng hạn như nhà sản xuất hộp 2 mảnh (IBO) , chiều cao thấp thông thường, lò nướng đai lưới, nhà cung cấp sơn và bột; hệ thống di động cho đại diện sơn đi kiểm soát chất lượng.

TB0080 Hộp cản nhiệt nhiệt độ cao:

- Các ứng dụng xử lý lớp phủ ở nhiệt độ cao, chẳng hạn như PTFE và Dacromet.

TB0081 Hộp chắn nhiệt thời gian dài:

- Nhôm lão hóa / xử lý ở nhiệt độ thấp trong thời gian dài. Giám sát toàn bộ quá trình xử lý sơn ô tô bằng một lần chạy không bị gián đoạn (lớp phủ E; lớp sơn lót; lớp sơn nền; lớp sơn trong suốt).

TB5010-XL IP65 Hộp chắn nhiệt chống nước

- Lò sấy khô hoặc quy trình có nguy cơ hệ thống di chuyển qua hoạt động tắm/rửa bằng nước.

TB0083 XL2 DIB Hộp cản nhiệt (XL2 8-16 Kênh)

- Lắp ráp ô tô. Giám sát dây chuyền sơn mô hình mới trong quá trình nghiên cứu tối ưu hóa yêu cầu tới 16 kênh.

Phụ kiện Datapaq Oven Tracker XL2

Fluke Process Instruments đã sản xuất Hộp chắn nhiệt, bộ tản nhiệt (Heatsinks) và nhiều phụ kiện cho các ứng dụng, có phạm vi nhiệt độ từ -40°C đến 1350°C (-40°F đến 2462°F)

Tản nhiệt (Heatsinks) được sử dụng với Hệ thống XL2

TB1001 – Vỏ thép không gỉ chứa đầy vật liệu chuyển pha.

Thay đổi pha ở 58°C (136°F)

Trọng lượng 1,0kg (2,2lbs).

TB9115B – Tản nhiệt được sử dụng trong hộp chắn nhiệt TB0091-WH và TB0080

Chấp nhận bộ ghi XL2 (6/8 kênh)

Vỏ thép không gỉ chứa đầy vật liệu thay đổi pha

Thay đổi pha ở 58°C (136°F)

Trọng lượng: 1,1kg (2,4lbs)

TB9960 – Tản nhiệt dùng trong hộp chắn nhiệt TB0083

Chấp nhận bộ ghi XL2 (12/16 kênh)

Vỏ thép không gỉ chứa đầy vật liệu thay đổi pha

Thay đổi pha ở 48°C (118°F)

Trọng lượng: 1,4kg (3,2lbs)

TB9963 – Tản nhiệt được sử dụng trong Hộp chắn nhiệt TB5010-XL và TB0081

Chấp nhận bộ ghi XL2 (12/16 kênh)

Vỏ thép không gỉ chứa đầy vật liệu thay đổi pha

Thay đổi pha ở 58°C (136°F)

Trọng lượng: 1,5kg (3,3 lbs)

Đầu dò nhiệt độ (Thermocouples) sử dụng với Hệ thống Datapaq XL2

Tất cả các đầu dò Datapaq đều tuân thủ các tiêu chuẩn cao nhất (Giới hạn lỗi đặc biệt ANSI MC 96.1). Cáp đầu dò đã được cải tiến liên tục dựa trên kinh nghiệm để làm cho chúng bền và linh hoạt. Cáp đầu dò được bọc bốn sợi, 36 AWG (0,125 mm), PTFE và bện kim loại có tuổi thọ dài hơn đáng kể so với các thiết kế trước đây và chịu được nhiệt độ lên tới 265°C (509°F).

Đầu dò nhiệt độ tiếp xúc (Exposed Junction Thermocouple)

Được cách điện bằng PTFE để sử dụng ở nhiệt độ lên tới 2565°C (509°F), được dán băng keo, hàn điểm hoặc hàn trực tiếp vào các bộ phận để đo nhiệt độ bề mặt, cũng có thể được sử dụng để đo nhiệt độ môi trường.

PA0063 1,5m (5ft)
PA0064 2,0m (6ft)
PA0064 3.0m (10ft)
PA0071 8,0m(26ft)

Cáp sợi thủy tinh chịu được nhiệt độ tối đa 500°C (930°F):

PA0180 3,0m (10ft)
PA0182 1,5m (5ft)
PA0181 2,0m (6ft)

Đầu dò nhiệt độ tiếp xúc phản hồi nhanh (Adhesive Patch Thermocouple)

Cách điện bằng PTFE để sử dụng ở nhiệt độ lên tới 265°C (509°F) gắn trực tiếp vào kim loại hoặc nhựa đo nhẹ bằng miếng dán hoặc băng nhiệt độ cao. Lý tưởng khi cần phản ứng nhanh.

PA0060 1,5m (5ft)
PA0062 3,0m (10ft)

Đầu dò nhiệt độ không khí Micro Mag

Cách điện bằng PTFE để sử dụng ở nhiệt độ lên tới 265°C (509°F) gắn trực tiếp vào nền kim loại bằng nam châm mạnh có đường kính chỉ 17mm (0,7in). Lý tưởng để đo nhiệt độ không khí ở những nơi kín nhất.

PA0995 1,5m (5ft)
PA0996 3,0m (10ft)
PA0999 6,0m (20ft)

Đầu dò nhiệt độ bề mặt Micro Mag

Gắn trực tiếp vào nền kim loại bằng nam châm mạnh có đường kính chỉ 17mm (0,7in). Lý tưởng để đo nhiệt độ bề mặt ở những nơi kín nhất.

PA0973 1,5m (5ft)
PA0974 3,0m (10ft)
PA0975 6,0m (20ft)

Đầu dò nhiệt độ bề mặt từ tính

Cáp cách điện PTFE gắn trực tiếp vào bề mặt phẳng bằng sắt để đo nhiệt độ bề mặt.

PA0053 1,5m (5ft)
PA0054 3,0m (10ft)
PA0050 6,0m (20ft)

Đầu dò nhiệt độ không khí từ tính

Gắn trực tiếp vào bề mặt phẳng bằng sắt để đo nhiệt độ không khí/môi trường.

PA0055 1,5m (5ft)
PA0056 3,0m (10ft)
PA0059 6,0m (20ft)

Đầu dò nhiệt độ tiếp xúc

Vít trực tiếp vào nền kim loại nặng, lớn.

PA0081 1,5m (5ft)
PA0082 3,0m (10ft)

Đầu dò nhiệt độ bề mặt dạng kẹp

Để đo nhiệt độ bề mặt.

PA0011 1,5m (5ft)
PA0012 3,0m (10ft)
PA0016 6,0m (20ft)
PA1710 1,5m (5ft) sợi thủy tinh cách nhiệt với lớp bện bên ngoài bằng thép không gỉ

Đầu dò nhiệt độ không khí dạng kẹp

Để đo nhiệt độ không khí/môi trường.

PA0021 1,5m (5ft)
PA0022 3,0m (10ft)
PA0025 6,0m (20ft)
PA1720 1,5m (5ft) sợi thủy tinh cách nhiệt với lớp bện bên ngoài bằng thép không gỉ

Đầu dò nhiệt độ bề mặt dạng kẹp AluClamp

Gắn vào cạnh của bảng để cho phép đo nhiệt độ bề mặt. Tầm với của ngàm kẹp 300mm (12in).

PA1351 1,5m (5ft)
PA1352 3,0m (10ft)

Đầu dò nhiệt độ bề mặt IRMag

Đầu dò được thiết kế để đo chất nền kim loại trong lò xử lý IR. Kết hợp gắn dễ dàng với Đầu dò nhiệt độ phản ứng nhanh. Lý tưởng cho lò sửa chữa IR ô tô. Xếp hạng cáp nhiệt độ cao để ngăn ngừa thiệt hại từ các bộ phát IR. Đây là cáp bện bằng thép không gỉ, cách điện bằng sợi thủy tinh cho nhiệt độ lên tới 400°C (750°F).

PA1361 1,5m (5ft)
PA1362 3,0m (10ft)

Đầu dò nhiệt độ bằng nhôm dùng cho ngành ô tô

Được cách điện bằng PTFE để sử dụng ở nhiệt độ lên tới 265°C (509°F) và được thiết kế để đo bề mặt vỏ thân xe bằng nhôm. Cuộn suốt có lò xo gắn vào bất kỳ chỗ lõm nào trên lớp da bên trong thân xe. Một cánh tay thép lò xo được điều chỉnh tùy chỉnh để định vị cảm biến nhiệt độ trên lớp da bên ngoài cơ thể.

PA0030 Al - Giá đỡ Đầu dò hoạt động bằng lò xo tự động
PA0032 Al - Lắp ráp Ngàm kẹp đầu dò bề mặt tự động 1,5m (5ft)
PA0033 Al - Lắp ráp Ngàm kẹp đầu dò bề mặt tự động 3,0m (10ft)

Bộ ghi dữ liệu XL2

Hộp cản nhiệt TB0080 và TB081

Hộp cản nhiệt TB0090 và TB091

Hộp cản nhiệt TB5010XL và TB0083
