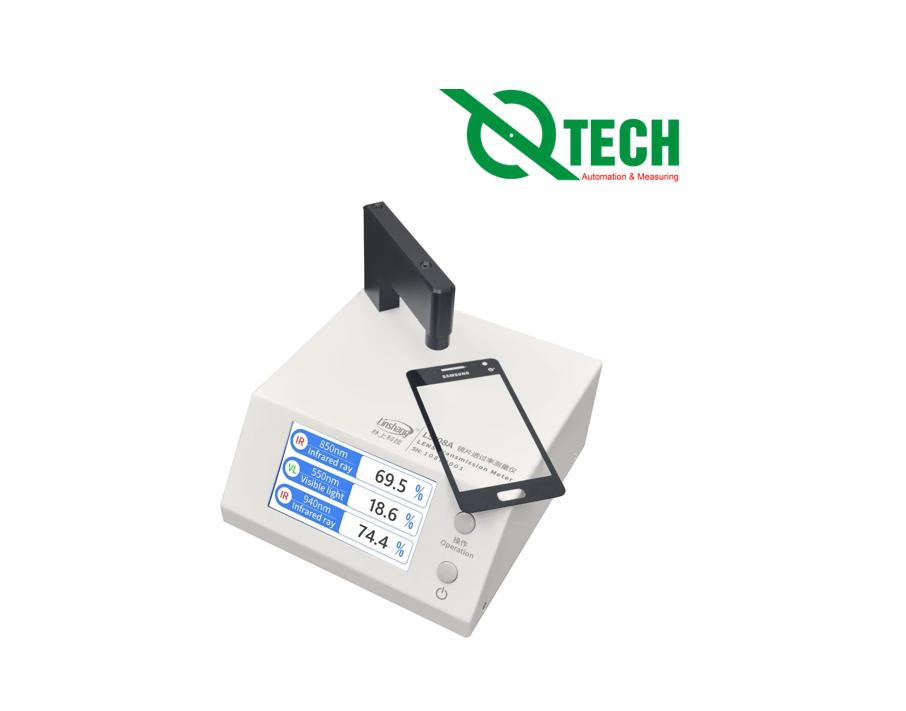

Máy đo độ truyền ánh sáng Linshang LS108A

Model: LS108A
Tình trạng: Còn hàng
Nhà sản xuất: Linshang
Bảo hành: 12 tháng

Linshang LS108A

LS108A là tên thiết bị đo độ truyền sáng/độ truyền ánh sáng qua vật liệu quang học do hãng LinShang sản xuất — thường được gọi là máy đo độ truyền thấu kính hoặc Lens Transmission Meter

Mục đích và ứng dụng của LS108A

Đo độ truyền ánh sáng nhìn thấy và hồng ngoại qua các vật liệu trong suốt nhỏ — điển hình là lỗ hồng ngoại (IR ink hole) trên kính điện thoại, bộ lọc IR/IR-cut, cửa điều khiển từ xa, cảm biến hồng ngoại…
Được dùng rộng rãi trong kiểm soát chất lượng sản xuất linh kiện điện thoại, camera, cảm biến và các sản phẩm quang học nhỏ

Nguyên lý hoạt động Linshang LS108A

Thiết bị chiếu 3 nguồn sáng (550 nm, 850 nm và 940 nm) qua vật liệu cần đo. Mỗi cảm biến sau đó đo cường độ ánh sáng trước và sau khi qua vật liệu, từ đó tính ra độ truyền (% transmittance) tại từng bước sóng

Tính năng nổi bật LS108A

Đo cùng lúc 3 chỉ số ánh sáng trong một lần đo.
Tự động hiệu chuẩn ngay khi bật máy giúp giảm sai số.
Phần mềm hỗ trợ PC cho phép thống kê số liệu và kiểm tra chất lượng hàng loạt

=> Tóm lại: LS108A là thiết bị chuyên dụng trong ngành quang học và sản xuất linh kiện để kiểm tra xem vật liệu (như lỗ hồng ngoại trên kính camera điện thoại) có đặc tính truyền sáng/hồng ngoại đạt tiêu chuẩn hay không, giúp đảm bảo hiệu suất cảm biến và chất lượng sản phẩm

Thông số kỹ thuật của Linshang LS108A

Bước sóng cực đại UV: 365nm
Bước sóng cực đại hồng ngoại: 940nm
Ánh sáng nhìn thấy: bước sóng 380nm-760nm, phù hợp với chức năng độ sáng quang CIE
Độ phân giải: 0.1%
Độ chính xác của phép đo: ± 2% (vật liệu trong suốt đồng nhất không màu, độ truyền qua 0-90%)
Kích thước mẫu thử tối thiểu: ￠ 1mm
Kích thước: 170 mm × 180 mm × 144 mm (L*W*H)
Trọng lượng: khoảng 1570 g
Màn hình: LCD màu 480px * 272px
Nguồn điện: DC5V/1A

Hướng dẫn sử dụng Linshang LS108A

Chuẩn bị trước khi đo
Cấp nguồn cho máy
Kết nối nguồn DC 5V hoặc pin dự phòng.
Khởi động máy
Nhấn nút Power để bật máy.
Tự động hiệu chuẩn
Khi bật nguồn, máy sẽ tự động hiệu chuẩn về 0% và 100%.
Không đặt mẫu đo lên khe đo trong quá trình này.

Lưu ý: Khe đo phải sạch, không bụi, không có vật cản.

Cách đo độ truyền sáng LS108A

Bước 1: Đặt mẫu đo

Đặt vật liệu cần đo (kính, màng lọc…) lên khe đo Ø1 mm.
Đảm bảo:
Mẫu che kín hoàn toàn khe đo
Bề mặt phẳng, không lệch tâm

Bước 2: Tiến hành đo

Máy sẽ tự động đo ngay khi phát hiện mẫu.
Thời gian đo: ~1 giây

Bước 3: Đọc kết quả

Màn hình sẽ hiển thị đồng thời:
VIS (%) – Độ truyền ánh sáng 550 nm
IR850 (%) – Độ truyền hồng ngoại 850 nm
IR940 (%) – Độ truyền hồng ngoại 940 nm

4. Chức năng Pass / Fail (nếu có cài đặt)

Có thể thiết lập giới hạn đạt / không đạt cho từng bước sóng.
Khi đo:
PASS: Mẫu đạt tiêu chuẩn
FAIL: Mẫu không đạt

Phù hợp cho kiểm tra nhanh trên dây chuyền sản xuất.

5. Kết nối máy tính (tùy phiên bản)

Kết nối LS108A với PC qua cổng USB
Sử dụng phần mềm của hãng để:
Lưu dữ liệu đo
Xuất báo cáo
Thống kê Pass/Fail

6. Lưu ý khi sử dụng LS108A

Chỉ đo vật liệu trong suốt hoặc bán trong suốt
Không đo vật:
Quá dày
Bề mặt cong mạnh
Kích thước nhỏ hơn Ø1 mm
Tránh ánh sáng mạnh chiếu trực tiếp vào khe đo
Lau sạch bề mặt đo thường xuyên để đảm bảo độ chính xác

7. Bảo quản thiết bị

Tắt máy khi không sử dụng
Bảo quản nơi khô ráo, tránh ẩm
Không để bụi bẩn lọt vào khe đo
Không tự ý tháo rời thiết bị
