Máy đo bức xạ mặt trời UNI-T UT381PV

Tổng quan Máy đo bức xạ mặt trời UNI-T UT381PV

Máy đo bức xạ mặt trời UNI-T UT381PV là thiết bị chuyên dụng để đo cường độ bức xạ mặt trời trong điều kiện ánh sáng tự nhiên hoặc ánh sáng mặt trời mô phỏng. Thiết bị được phát triển dành cho các công việc lắp đặt, kiểm tra và bảo trì hệ thống điện mặt trời, đồng thời phù hợp với hoạt động kiểm thử sản phẩm quang điện trong phòng thí nghiệm.

UT381PV không chỉ đo bức xạ mặt trời mà còn tích hợp hai kênh đo nhiệt độ, cảm biến đo góc nghiêng và cảm biến phương vị. Nhờ đó, kỹ thuật viên có thể đồng thời kiểm tra cường độ bức xạ, nhiệt độ tấm pin, nhiệt độ môi trường, góc nghiêng và hướng lắp đặt của hệ thống PV.

Thiết bị có khả năng đo bức xạ từ 0 đến 1400 W/m², độ phân giải 1 W/m² và độ chính xác ±(5,0% giá trị đọc + 5 digit). UT381PV còn hỗ trợ lưu trữ tới 12.800 bộ dữ liệu, kết nối Bluetooth với điện thoại thông qua ứng dụng iENV và có thể tích hợp với máy phân tích đường cong I-V quang điện UNI-T UT541 15 kW.

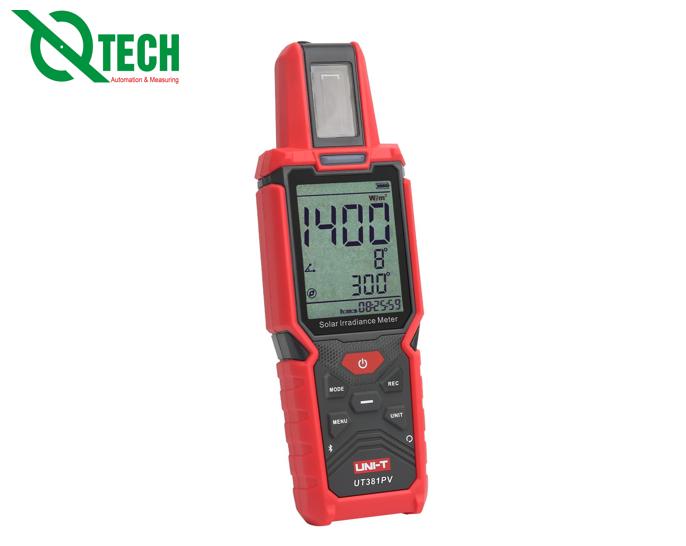

Máy đo bức xạ mặt trời UNI-T UT381PV | 0–1400 W/m²

Đặc điểm nổi bật Máy đo bức xạ mặt trời UNI-T UT381PV

Đo bức xạ mặt trời đến 1400 W/m²

UT381PV có dải đo bức xạ từ 0 đến 1400 W/m², phù hợp với việc đánh giá cường độ bức xạ tại vị trí lắp đặt tấm pin mặt trời cũng như kiểm tra điều kiện bức xạ trong quá trình khảo sát hệ thống điện mặt trời. Độ phân giải đạt 1 W/m².

Đo đồng thời nhiệt độ môi trường và nhiệt độ tấm pin

Thiết bị có hai kênh đo nhiệt độ, cho phép theo dõi nhiệt độ môi trường và nhiệt độ liên quan đến tấm pin. Phạm vi đo nhiệt độ từ -40 đến 120°C, độ phân giải 0,1°C; độ chính xác ±1°C trong khoảng -10 đến 75°C và ±2°C ở các vùng còn lại.

Đo góc nghiêng của tấm pin

UT381PV tích hợp cảm biến góc nghiêng với phạm vi đo -90° đến +90°, độ phân giải 0,1°. Chức năng này giúp kỹ thuật viên kiểm tra và điều chỉnh góc lắp đặt của tấm pin theo yêu cầu thiết kế.

Đo phương vị bằng cảm biến la bàn

Thiết bị đo phương vị trong phạm vi 0–360° với độ phân giải 1° và độ chính xác khoảng ±7°. Đây là chức năng hữu ích khi khảo sát hướng lắp đặt của các tấm pin và kiểm tra sự phù hợp giữa hướng thực tế với thiết kế hệ thống.

Bộ nhớ lớn 12.800 dữ liệu

UT381PV có khả năng lưu trữ tối đa 12.800 bộ dữ liệu, với khoảng thời gian ghi có thể thiết lập từ 1 giây đến 60 phút. Nhờ đó, thiết bị có thể phục vụ các phép đo khảo sát trong thời gian dài mà không cần ghi chép thủ công từng giá trị.

Kết nối Bluetooth và ứng dụng iENV

Thiết bị hỗ trợ truyền dữ liệu không dây qua Bluetooth với khoảng cách tối đa khoảng 100 m trong điều kiện không có vật cản. Dữ liệu có thể được quản lý và phân tích thông qua ứng dụng iENV trên thiết bị di động.

Thiết kế IP65 và chống tia UV

Vỏ máy có khả năng chống tia UV và đạt cấp bảo vệ IP65, phù hợp hơn với các công việc khảo sát ngoài trời tại công trình điện mặt trời. Thiết bị cũng được thử nghiệm khả năng chịu rơi từ độ cao 2 m.

Giá đỡ tháo nhanh cho tấm pin

UT381PV được trang bị giá đỡ gắn tấm pin mặt trời, giúp cố định thiết bị thuận tiện khi thực hiện phép đo tại vị trí lắp đặt. Phụ kiện tiêu chuẩn còn có đầu dò nhiệt độ dạng hút chân không để hỗ trợ đo nhiệt độ bề mặt.

Ưu điểm của UNI-T UT381PV

Ưu điểm nổi bật của UNI-T UT381PV là khả năng đo nhiều thông số liên quan trực tiếp đến hệ thống quang điện trong cùng một thiết bị. Thay vì chỉ kiểm tra bức xạ mặt trời, kỹ thuật viên có thể đồng thời đánh giá nhiệt độ, góc nghiêng và phương vị của tấm pin.

Khả năng đo bức xạ đến 1400 W/m² giúp thiết bị phù hợp với các hoạt động khảo sát và kiểm tra hệ thống PV trong điều kiện thực tế. Giá trị bức xạ là một thông số quan trọng khi đánh giá điều kiện vận hành của tấm pin và phân tích hiệu suất hệ thống.

Bộ nhớ 12.800 bộ dữ liệu kết hợp với khoảng thời gian ghi từ 1 giây đến 60 phút giúp UT381PV phù hợp với cả phép đo tức thời và theo dõi dữ liệu trong thời gian dài. Người dùng có thể thu thập dữ liệu tại công trường rồi truyền sang điện thoại để phục vụ phân tích.

Thiết kế IP65, khả năng chống tia UV và chịu rơi 2 m cũng giúp máy phù hợp với môi trường làm việc ngoài trời. Đây là những yếu tố quan trọng đối với thiết bị thường xuyên được sử dụng trên mái nhà, trang trại điện mặt trời và các công trường lắp đặt PV.

Ứng dụng Máy đo bức xạ mặt trời UNI-T UT381PV

Trong khảo sát và lắp đặt hệ thống điện mặt trời, UT381PV có thể được sử dụng để đo cường độ bức xạ tại vị trí dự kiến lắp đặt tấm pin. Kết quả giúp kỹ thuật viên đánh giá điều kiện bức xạ và lựa chọn vị trí lắp đặt phù hợp hơn.

Trong kiểm tra góc nghiêng và hướng của tấm pin, cảm biến nghiêng và phương vị tích hợp cho phép kiểm tra trực tiếp góc lắp đặt cũng như hướng của module PV. Điều này đặc biệt hữu ích khi nghiệm thu hoặc kiểm tra các hệ thống đã được lắp đặt.

Trong bảo trì và đánh giá hệ thống điện mặt trời, kỹ thuật viên có thể đo bức xạ, nhiệt độ môi trường và nhiệt độ tấm pin để tạo thêm dữ liệu phục vụ đánh giá điều kiện vận hành. Khi kết hợp với các thiết bị đo điện khác, những dữ liệu này có thể hỗ trợ phân tích nguyên nhân khi công suất hệ thống thấp hơn dự kiến.

Trong kiểm tra và thử nghiệm tấm pin trong phòng thí nghiệm, UT381PV có thể đo bức xạ của nguồn sáng tự nhiên hoặc nguồn sáng mô phỏng mặt trời. UNI-T cũng xác định thiết bị phù hợp với hoạt động kiểm thử sản phẩm trong các phòng thí nghiệm PV.

Trong đo kiểm và phân tích hệ thống quang điện, UT381PV có thể kết nối với ứng dụng iENV và hỗ trợ tích hợp với máy phân tích đường cong I-V UNI-T UT541 15 kW. Điều này giúp mở rộng khả năng thu thập và phân tích dữ liệu trong quá trình đánh giá hệ thống PV.

UNI-T UT381PV đo bức xạ mặt trời trên tấm pin năng lượng mặt trời

UNI-T UT381PV phù hợp với ai/lĩnh vực nào?

UNI-T UT381PV phù hợp với kỹ thuật viên điện mặt trời, kỹ sư năng lượng, đơn vị lắp đặt và bảo trì hệ thống PV cần kiểm tra bức xạ mặt trời và các thông số liên quan đến vị trí lắp đặt tấm pin.

Thiết bị cũng phù hợp với nhà thầu EPC, đơn vị vận hành trang trại điện mặt trời, đơn vị kiểm định và phòng thí nghiệm quang điện. Khả năng lưu trữ dữ liệu lớn và truyền dữ liệu qua Bluetooth giúp thuận tiện khi thực hiện các dự án cần thu thập nhiều phép đo.

Đối với công việc khảo sát hệ thống PV, UT381PV đặc biệt phù hợp khi cần kiểm tra đồng thời bức xạ, nhiệt độ, góc nghiêng và phương vị thay vì chỉ đo một thông số riêng lẻ.

Hướng dẫn sử dụng Máy đo bức xạ mặt trời UNI-T UT381PV

Bước 1: Kiểm tra thiết bị

Kiểm tra cảm biến bức xạ, màn hình, đầu dò nhiệt độ và giá đỡ trước khi sử dụng. Đảm bảo bề mặt cảm biến sạch và không bị che khuất.

Bước 2: Khởi động máy

Lắp 2 pin AA và bật thiết bị. Kiểm tra ngày giờ, đơn vị đo và các chế độ cần sử dụng trước khi bắt đầu khảo sát. UNI-T công bố thời lượng pin khoảng 95 giờ trong điều kiện Bluetooth và đèn LED tắt.

Bước 3: Đặt máy tại vị trí cần đo

Đặt thiết bị ở vị trí đại diện cho khu vực cần khảo sát. Khi kiểm tra tấm pin, có thể sử dụng giá đỡ đi kèm để cố định máy trên module PV.

Bước 4: Đo bức xạ mặt trời

Hướng cảm biến về nguồn sáng cần đo và chờ giá trị ổn định. Đọc giá trị W/m² trên màn hình. Khi cần theo dõi trong thời gian dài, thiết lập khoảng thời gian ghi dữ liệu phù hợp.

Bước 5: Kiểm tra nhiệt độ

Sử dụng các kênh nhiệt độ để theo dõi nhiệt độ môi trường và nhiệt độ tấm pin. Đầu dò nhiệt độ dạng hút chân không có thể được sử dụng để tiếp xúc với bề mặt cần kiểm tra.

Bước 6: Kiểm tra góc nghiêng và phương vị

Đặt máy theo vị trí cần xác định, sau đó đọc giá trị góc nghiêng và phương vị trên màn hình. Có thể sử dụng chức năng hiệu chỉnh la bàn khi cần.

Bước 7: Lưu và truyền dữ liệu

Thiết lập khoảng thời gian ghi từ 1 giây đến 60 phút tùy mục đích. Sau khi hoàn thành, dữ liệu có thể được truyền qua Bluetooth và quản lý bằng ứng dụng iENV.

Lưu ý sử dụng UNI-T UT381PV

Đảm bảo cảm biến bức xạ không bị che khuất khi đo.
Không đặt vật thể hoặc tay lên khu vực cảm biến trong quá trình đo.
Khi đo ngoài trời, nên đặt thiết bị ở vị trí đại diện cho điều kiện bức xạ của khu vực cần khảo sát.
Khi đo góc nghiêng, cần đặt máy ổn định trên bề mặt cần kiểm tra.
Thực hiện hiệu chỉnh la bàn khi cần đo phương vị chính xác.
Khi sử dụng Bluetooth, cần đảm bảo khoảng cách truyền nằm trong phạm vi cho phép và hạn chế vật cản.
Không vượt quá điều kiện môi trường làm việc từ -20 đến 60°C và độ ẩm tương đối tối đa 90% không ngưng tụ.
Đóng nắp hoặc bảo vệ cảm biến khi không sử dụng để hạn chế bụi bẩn và tác động môi trường.
Không sử dụng thiết bị ngoài mục đích và giới hạn kỹ thuật do nhà sản xuất quy định.
Kiểm tra pin trước những lần khảo sát kéo dài.
Khi lưu trữ dữ liệu dài ngày, nên kiểm tra bộ nhớ và thời gian ghi trước khi bắt đầu phép đo.

Câu hỏi thường gặp về Máy đo bức xạ mặt trời UNI-T UT381PV

UNI-T UT381PV đo được bức xạ mặt trời tối đa bao nhiêu?

Thiết bị có dải đo bức xạ từ 0 đến 1400 W/m², độ phân giải 1 W/m² và độ chính xác ±(5,0% giá trị đọc + 5 digit).

UT381PV có đo nhiệt độ tấm pin không?

Có. Thiết bị có hai kênh đo nhiệt độ để theo dõi nhiệt độ môi trường và nhiệt độ liên quan đến tấm pin. Dải đo nhiệt độ là -40 đến 120°C.

UT381PV có đo góc nghiêng của tấm pin không?

Có. Máy đo góc nghiêng trong khoảng -90° đến +90° với độ phân giải 0,1°.

UT381PV có đo hướng của tấm pin không?

Có. Thiết bị tích hợp cảm biến phương vị với phạm vi 0–360° và độ phân giải 1°. Độ chính xác phương vị khoảng ±7°.

UT381PV lưu được bao nhiêu dữ liệu?

Máy có bộ nhớ lưu trữ tối đa 12.800 bộ dữ liệu. Khoảng thời gian ghi có thể thiết lập từ 1 giây đến 60 phút.

UT381PV có kết nối điện thoại không?

Có. Thiết bị hỗ trợ Bluetooth và ứng dụng iENV để kết nối, quản lý và phân tích dữ liệu trên thiết bị di động. Khoảng cách truyền Bluetooth được công bố tối đa khoảng 100 m trong điều kiện không có vật cản.

UNI-T UT381PV có chống nước không?

Thiết bị đạt cấp bảo vệ IP65, phù hợp hơn với các hoạt động khảo sát ngoài trời. Tuy nhiên, IP65 không có nghĩa là thiết bị có thể ngâm trong nước.

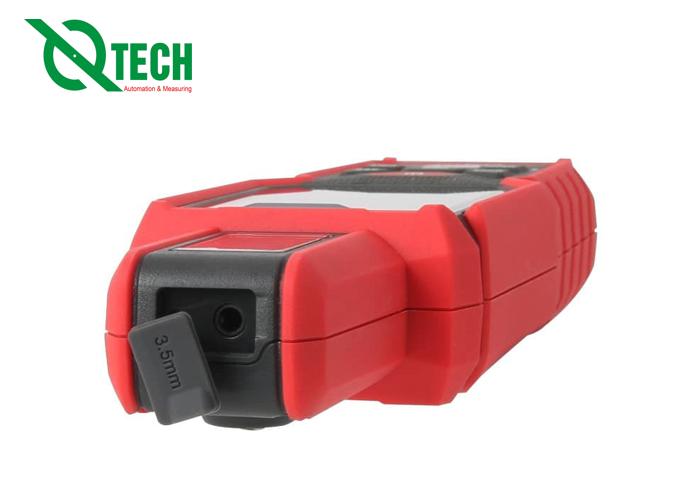

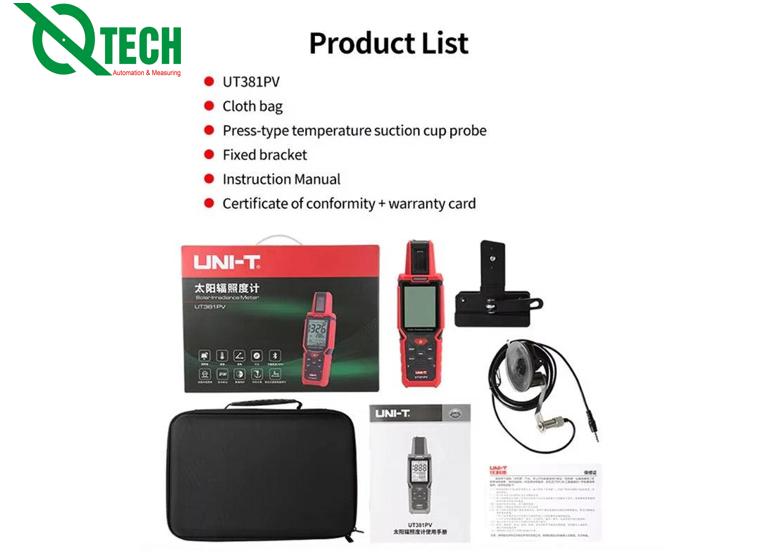

Hình ảnh thực tế kèm phụ kiện của UNI-T UT381PV

Mua Máy đo bức xạ mặt trời UNI-T UT381PV ở đâu?

Nếu cần mua Máy đo bức xạ mặt trời UNI-T UT381PV, khách hàng có thể liên hệ CÔNG TY TNHH THƯƠNG MẠI VÀ CÔNG NGHỆ QTECH để được tư vấn sản phẩm phù hợp với nhu cầu khảo sát, lắp đặt và bảo trì hệ thống điện mặt trời.

Khi lựa chọn thiết bị, nên xác định rõ nhu cầu đo bức xạ, nhiệt độ tấm pin, góc nghiêng, phương vị và yêu cầu lưu trữ dữ liệu. Với khả năng tích hợp nhiều chức năng trong một thiết bị, UT381PV phù hợp với các kỹ thuật viên cần thực hiện nhiều bước kiểm tra tại cùng một vị trí.

Kết luận

Máy đo bức xạ mặt trời UNI-T UT381PV là thiết bị chuyên dụng cho lĩnh vực năng lượng mặt trời, có khả năng đo bức xạ từ 0 đến 1400 W/m², đồng thời hỗ trợ đo nhiệt độ, góc nghiêng và phương vị. Đây là những thông số quan trọng trong quá trình khảo sát và đánh giá hệ thống quang điện.

Việc tích hợp bộ nhớ 12.800 dữ liệu, ghi dữ liệu theo khoảng thời gian từ 1 giây đến 60 phút và kết nối Bluetooth giúp UT381PV phù hợp với các công việc cần thu thập dữ liệu tại hiện trường. Thiết kế IP65, chống tia UV và chịu rơi 2 m cũng tăng khả năng sử dụng trong môi trường ngoài trời.

Với khả năng đo nhiều thông số liên quan trực tiếp đến tấm pin, UNI-T UT381PV là lựa chọn phù hợp cho kỹ thuật viên lắp đặt, bảo trì, kiểm tra hệ thống điện mặt trời, nhà thầu EPC và phòng thí nghiệm PV.
