Máy đo độ dày lớp phủ 3nh YT4200-P5 (0~1250μm)

Tổng quan Máy đo độ dày lớp phủ 3nh YT4200-P5

Máy đo độ dày lớp phủ 3nh YT4200-P5 là thiết bị đo chiều dày lớp phủ không phá hủy, chuyên dùng để kiểm tra các lớp phủ cách điện trên nền kim loại không từ tính như nhôm, đồng, đồng thau và một số loại thép không gỉ phù hợp. Thiết bị sử dụng nguyên lý dòng điện xoáy (Eddy Current) để xác định chiều dày lớp phủ mà không cần cắt mẫu hoặc làm hỏng bề mặt sản phẩm.

Với dải đo từ 0 đến 1250 µm, độ phân giải 0,1/1 µm và đầu dò tích hợp trong thân máy, 3nh YT4200-P5 phù hợp với các công việc kiểm tra lớp sơn, sơn tĩnh điện, lớp phủ nhựa, men và lớp phủ cách điện trên nền kim loại không từ tính. Thiết bị hỗ trợ người dùng kiểm tra chất lượng xử lý bề mặt, đánh giá độ đồng đều của lớp phủ và so sánh kết quả giữa các vị trí đo.

Thiết kế cầm tay nhỏ gọn giúp máy dễ sử dụng tại nhà máy, xưởng gia công kim loại, bộ phận kiểm soát chất lượng và hiện trường. Ngoài khả năng đo đơn điểm và đo liên tục, thiết bị còn hỗ trợ hiệu chuẩn điểm không và hiệu chuẩn hai điểm để đáp ứng các điều kiện kiểm tra khác nhau.

Điểm quan trọng khi lựa chọn model này là YT4200-P5 được thiết kế cho nền kim loại không từ tính (NFe). Vì vậy, người dùng cần phân biệt model này với YT4200-P1 hoặc YT4200-P3, vốn dành cho việc đo lớp phủ trên nền sắt từ.

Máy đo độ dày lớp phủ 3nh YT4200-P5

Đặc điểm nổi bật Máy đo độ dày lớp phủ 3nh YT4200-P5

Máy đo độ dày lớp phủ 3nh YT4200-P5 được thiết kế để phục vụ công tác kiểm tra chiều dày lớp phủ trên các nền kim loại không từ tính trong sản xuất và gia công công nghiệp.

Dải đo 0–1250 µm: Hỗ trợ kiểm tra nhiều loại lớp phủ cách điện có chiều dày khác nhau trên nền kim loại phù hợp.

Độ phân giải 0,1/1 µm: Hiển thị kết quả theo bước phân giải tương ứng với khoảng đo của thiết bị.

Nguyên lý dòng điện xoáy: Cho phép đo lớp phủ cách điện trên nền kim loại không từ tính như nhôm và đồng.

Đầu dò tích hợp: Thân máy và đầu dò được thiết kế liền khối, thuận tiện khi thao tác bằng một tay và kiểm tra nhanh nhiều vị trí.

Hiệu chuẩn điểm không và hai điểm: Hỗ trợ điều chỉnh thiết bị theo mẫu nền và mẫu chuẩn thích hợp.

Chế độ đo đơn điểm và đo liên tục: Đáp ứng nhu cầu đo từng vị trí hoặc kiểm tra liên tiếp theo hướng dẫn sử dụng.

Màn hình có đèn nền: Hỗ trợ quan sát kết quả trong các điều kiện chiếu sáng khác nhau.

Âm báo và cảnh báo pin yếu: Giúp người dùng nhận biết trạng thái thao tác và chủ động kiểm tra nguồn điện.

Đầu dò có khả năng chống mài mòn: Nhà sản xuất công bố tuổi thọ đầu dò không dưới 800.000 lần đo trong điều kiện sử dụng phù hợp.

Kích thước nhỏ gọn: Thân máy khoảng 102 × 66 × 24 mm, khối lượng khoảng 99 g bao gồm pin, thuận tiện mang theo khi làm việc tại xưởng hoặc hiện trường.

Ưu điểm của 3nh YT4200-P5

Ưu điểm nổi bật của máy đo độ dày lớp phủ 3nh YT4200-P5 là khả năng kiểm tra lớp phủ trên nền kim loại không từ tính. Đây là nhu cầu thường gặp trong các ngành sản xuất cửa nhôm, gia công nhôm định hình, linh kiện kim loại màu và xử lý bề mặt sản phẩm.

Nhờ sử dụng nguyên lý dòng điện xoáy, thiết bị có thể đo chiều dày lớp phủ cách điện mà không cần phá hủy mẫu. Điều này giúp giảm hao phí vật liệu và thuận tiện khi kiểm tra sản phẩm đã hoàn thiện, đặc biệt trong các quy trình yêu cầu duy trì nguyên trạng bề mặt.

Dải đo đến 1250 µm đáp ứng nhiều ứng dụng kiểm tra lớp sơn, sơn tĩnh điện và các lớp phủ cách điện phù hợp. Khi đo tại nhiều vị trí đại diện, người dùng có thể so sánh kết quả để phát hiện khu vực có chiều dày lớp phủ khác biệt, từ đó hỗ trợ đánh giá chất lượng xử lý bề mặt.

Thiết kế đầu dò tích hợp giúp thao tác nhanh, không cần kết nối đầu dò rời. Máy có thể được sử dụng trong hoạt động kiểm tra tại xưởng, trên dây chuyền hoặc tại khu vực nghiệm thu sản phẩm.

Bên cạnh đó, chức năng hiệu chuẩn điểm không và hai điểm hỗ trợ điều chỉnh phép đo theo điều kiện sử dụng. Khi kết hợp với mẫu chuẩn phù hợp và quy trình đo nhất quán, thiết bị có thể hỗ trợ công tác kiểm soát chất lượng lớp phủ trong sản xuất.

Ứng dụng Máy đo độ dày lớp phủ 3nh YT4200-P5

Máy đo độ dày lớp phủ 3nh YT4200-P5 phù hợp với các công việc cần xác định chiều dày lớp phủ cách điện trên nền kim loại không từ tính.

Ngành nhôm định hình: Kiểm tra chiều dày lớp sơn, sơn tĩnh điện hoặc lớp phủ cách điện trên thanh nhôm, khung cửa và các chi tiết nhôm.

Ngành gia công kim loại màu: Đo lớp phủ trên các sản phẩm có nền nhôm, đồng hoặc đồng thau khi vật liệu đáp ứng điều kiện đo.

Ngành sơn tĩnh điện: Kiểm tra chiều dày lớp sơn bột trên nền kim loại không từ tính nhằm hỗ trợ đánh giá độ đồng đều của lớp phủ.

Ngành sản xuất linh kiện: Kiểm tra lớp phủ cách điện trên chi tiết kim loại trong thiết bị điện, điện tử và sản phẩm công nghiệp.

Ngành ô tô: Đo lớp phủ trên các chi tiết có nền nhôm phù hợp, phục vụ kiểm tra chất lượng bề mặt và quy trình hoàn thiện.

Ngành hàng không và cơ khí chính xác: Hỗ trợ kiểm tra chiều dày lớp phủ trên các chi tiết kim loại màu khi đáp ứng yêu cầu về vật liệu và phương pháp đo.

Ngành xử lý bề mặt: Theo dõi chất lượng lớp phủ cách điện sau các công đoạn sơn, phủ nhựa hoặc xử lý bề mặt phù hợp.

Phòng kiểm soát chất lượng: Kiểm tra mẫu đầu vào, bán thành phẩm và thành phẩm theo tiêu chí chiều dày lớp phủ của doanh nghiệp.

Cần lưu ý, YT4200-P5 không phải model chuyên đo lớp phủ trên nền sắt từ. Nếu công việc yêu cầu đo trên thép carbon hoặc sắt, người dùng nên lựa chọn model nền Fe hoặc dòng máy hỗ trợ hai nguyên lý đo phù hợp.

3nh YT4200-P5 phù hợp với ai/lĩnh vực nào?

Máy đo độ dày lớp phủ 3nh YT4200-P5 phù hợp với các đơn vị thường xuyên kiểm tra lớp phủ trên nền nhôm và kim loại không từ tính.

Nhân viên QC/QA: Kiểm tra chiều dày lớp phủ, so sánh kết quả giữa các vị trí và hỗ trợ nghiệm thu sản phẩm.

Nhà máy sản xuất cửa nhôm: Đánh giá lớp sơn hoặc lớp phủ trên thanh nhôm định hình và các chi tiết hoàn thiện.

Doanh nghiệp sơn tĩnh điện: Theo dõi chiều dày lớp sơn trên các chi tiết kim loại không từ tính.

Xưởng gia công nhôm và đồng: Kiểm tra lớp phủ trên sản phẩm sau xử lý bề mặt.

Kỹ thuật viên xử lý bề mặt: Đánh giá chất lượng lớp phủ và hỗ trợ điều chỉnh quy trình khi phát hiện sai lệch.

Phòng thí nghiệm vật liệu: Thực hiện phép đo so sánh trên mẫu nền nhôm hoặc kim loại không từ tính phù hợp.

Đơn vị kiểm tra và bảo trì: Kiểm tra lớp phủ tại hiện trường mà không cần phá hủy sản phẩm.

Nếu phần lớn mẫu kiểm tra là nhôm, đồng hoặc kim loại không từ tính phù hợp, YT4200-P5 là lựa chọn cần cân nhắc. Nếu phải đo đồng thời trên nền sắt thép và nền nhôm, nên xem xét dòng máy hai chế độ để tránh sử dụng sai nguyên lý đo.

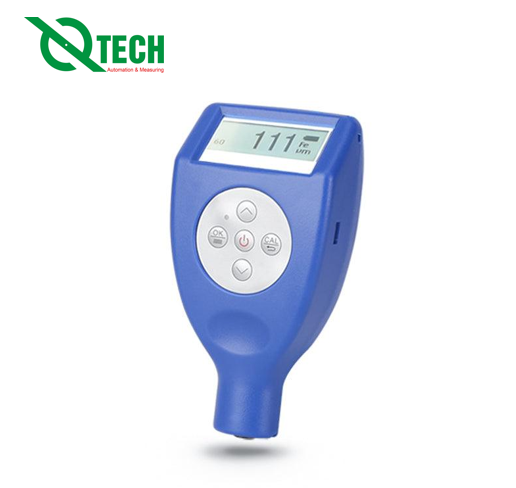

Máy đo độ dày lớp phủ 3nh YT4200-P5 thiết kế cầm tay và đầu dò tích hợp.

Hướng dẫn sử dụng Máy đo độ dày lớp phủ 3nh YT4200-P5

Để kết quả đo có độ tin cậy cao, người dùng cần xác định đúng vật liệu nền, chuẩn bị bề mặt và hiệu chuẩn thiết bị theo hướng dẫn của nhà sản xuất.

Bước 1: Kiểm tra thiết bị

Kiểm tra thân máy, đầu dò và tình trạng pin. Lắp hai pin AA theo đúng cực, sau đó bật máy và kiểm tra trạng thái hoạt động.

Bước 2: Xác định vật liệu nền

Đảm bảo mẫu đo là nền kim loại không từ tính phù hợp, chẳng hạn như nhôm hoặc đồng. Lớp phủ cần đo phải là lớp cách điện phù hợp với nguyên lý dòng điện xoáy.

Bước 3: Chuẩn bị bề mặt mẫu

Làm sạch bụi, dầu mỡ và tạp chất tại vị trí đo nếu quy trình cho phép. Chọn vùng đo tương đối phẳng, ổn định và tránh các vị trí có vết xước sâu hoặc hình dạng bất thường.

Bước 4: Hiệu chuẩn máy

Sử dụng đế nền nhôm và mẫu chuẩn đi kèm để thực hiện hiệu chuẩn theo hướng dẫn của nhà sản xuất. Chọn hiệu chuẩn điểm không hoặc hai điểm tùy yêu cầu đo và điều kiện mẫu.

Bước 5: Đặt đầu dò lên mẫu

Đặt đầu dò vuông góc với bề mặt cần đo. Hạ máy nhẹ nhàng, giữ ổn định và tránh nghiêng hoặc dịch chuyển đầu dò trong lúc thiết bị lấy kết quả.

Bước 6: Thực hiện phép đo

Chọn chế độ đo đơn điểm khi cần kiểm tra từng vị trí hoặc chế độ đo liên tục khi cần khảo sát nhiều điểm theo hướng dẫn vận hành. Đọc kết quả hiển thị trên màn hình, đơn vị là µm.

Bước 7: Đo nhiều vị trí đại diện

Đối với sản phẩm có diện tích lớn, nên thực hiện phép đo tại nhiều vị trí để đánh giá sự phân bố chiều dày lớp phủ. Giữ nguyên cách đặt đầu dò và phương pháp lấy mẫu giữa các lần đo.

Bước 8: Kiểm tra kết quả và bảo quản

Nếu kết quả bất thường, kiểm tra lại loại nền, tình trạng bề mặt và quá trình hiệu chuẩn. Sau khi sử dụng, làm sạch đầu dò theo hướng dẫn, tắt máy và bảo quản thiết bị trong môi trường phù hợp.

Lưu ý sử dụng 3nh YT4200-P5

Chỉ sử dụng thiết bị trên nền kim loại không từ tính phù hợp, với lớp phủ cách điện theo nguyên lý đo của máy.

Không sử dụng YT4200-P5 để đo lớp phủ trên nền sắt thép nếu chưa xác nhận khả năng tương thích của thiết bị.

Kiểm tra hiệu chuẩn trước khi đo và khi kết quả có dấu hiệu sai lệch.

Diện tích đo tối thiểu được nhà sản xuất công bố là 10 × 10 mm.

Chiều dày nền kim loại không từ tính tối thiểu được công bố là 0,05 mm; cần bảo đảm mẫu đáp ứng điều kiện này.

Bán kính cong tối thiểu được công bố là 5 mm đối với bề mặt lồi và 10 mm đối với bề mặt lõm. Với các mẫu cong nhỏ, cần xác nhận khả năng đo trước khi sử dụng.

Đặt đầu dò vuông góc với bề mặt, tránh nghiêng hoặc dịch chuyển trong lúc đo.

Giữ đầu dò sạch, không để bụi bẩn hoặc vật liệu bám dính làm ảnh hưởng đến điểm tiếp xúc.

Khi kiểm tra nhiều sản phẩm, nên thống nhất vị trí lấy mẫu, số điểm đo và phương pháp đo.

Điều kiện làm việc được nhà sản xuất công bố là 0–40°C, độ ẩm tương đối 10–90% RH, không ngưng tụ.

Bảo quản thiết bị trong khoảng nhiệt độ lưu trữ từ -10 đến 50°C theo thông số công bố.

Khi kết quả đo được dùng cho nghiệm thu hoặc chứng nhận chất lượng, cần tuân thủ tiêu chuẩn áp dụng và yêu cầu hiệu chuẩn của đơn vị.

Câu hỏi thường gặp Máy đo độ dày lớp phủ 3nh YT4200-P5

1. Máy đo độ dày lớp phủ 3nh YT4200-P5 dùng để làm gì?

Thiết bị dùng để đo không phá hủy chiều dày lớp phủ cách điện trên nền kim loại không từ tính như nhôm và đồng. Các ứng dụng phổ biến gồm kiểm tra lớp sơn, sơn tĩnh điện, lớp phủ nhựa và các lớp phủ cách điện phù hợp.

2. Dải đo của 3nh YT4200-P5 là bao nhiêu?

Dải đo được nhà sản xuất công bố là 0–1250 µm, với độ phân giải 0,1/1 µm tùy khoảng đo.

3. YT4200-P5 có đo được lớp sơn trên nhôm không?

Có. Đây là model nền NFe, sử dụng nguyên lý dòng điện xoáy để đo lớp phủ cách điện trên nền kim loại không từ tính như nhôm, khi mẫu đáp ứng các điều kiện đo của nhà sản xuất.

4. YT4200-P5 khác gì so với YT4200-P1 và YT4200-P3?

YT4200-P5 là model nền kim loại không từ tính, có đầu dò tích hợp. YT4200-P1 sử dụng đầu dò tích hợp dành cho nền sắt từ, còn YT4200-P3 sử dụng đầu dò rời dành cho nền sắt từ. Vì vậy, cần lựa chọn model theo vật liệu nền và hình dạng vị trí đo.

5. Độ chính xác của 3nh YT4200-P5 là bao nhiêu?

Theo thông số nhà sản xuất, độ chính xác khi hiệu chuẩn điểm không là ±(3%H + 1) µm; khi hiệu chuẩn hai điểm là ±(1–3%H + 1,5) µm. Trong đó, H là chiều dày mẫu theo quy ước của thông số đo. Kết quả thực tế còn phụ thuộc vào nền vật liệu, hình dạng bề mặt và chất lượng hiệu chuẩn.

6. Máy có thể đo lớp phủ trên đồng hoặc đồng thau không?

Có thể sử dụng trên các nền kim loại không từ tính như đồng và đồng thau nếu vật liệu, lớp phủ và điều kiện đo phù hợp với nguyên lý dòng điện xoáy của thiết bị.

7. Máy có cần hiệu chuẩn trước khi đo không?

Nên kiểm tra và hiệu chuẩn theo hướng dẫn của nhà sản xuất để bảo đảm kết quả phù hợp với điều kiện sử dụng. Có thể dùng hiệu chuẩn điểm không hoặc hai điểm với mẫu nền và mẫu chuẩn thích hợp.

8. Bộ sản phẩm tiêu chuẩn gồm những gì?

Theo thông tin nhà sản xuất, bộ tiêu chuẩn gồm máy đo, một đế nền nhôm, dây đeo và mẫu chuẩn hiệu chuẩn. Mẫu chuẩn bổ sung có thể là phụ kiện tùy chọn; cần xác nhận cấu hình thực tế khi đặt hàng.

Mua Máy đo độ dày lớp phủ 3nh YT4200-P5 ở đâu?

Khi lựa chọn máy đo độ dày lớp phủ, khách hàng cần xác định loại kim loại nền, vật liệu phủ, khoảng chiều dày cần đo và tiêu chuẩn kiểm tra áp dụng. Với dải đo 0–1250 µm, nguyên lý dòng điện xoáy và đầu dò tích hợp, 3nh YT4200-P5 phù hợp với nhiều công việc kiểm tra lớp phủ cách điện trên nền nhôm và kim loại không từ tính.

CÔNG TY TNHH THƯƠNG MẠI VÀ CÔNG NGHỆ QTECH cung cấp giải pháp thiết bị đo lường và kiểm tra chất lượng phục vụ sản xuất công nghiệp. Khách hàng có thể liên hệ QTECH để được tư vấn về model 3nh YT4200-P5, khả năng tương thích với vật liệu cần đo, phụ kiện hiệu chuẩn và điều kiện cung cấp sản phẩm.

Khi yêu cầu tư vấn hoặc báo giá, nên cung cấp thông tin về vật liệu nền, loại lớp phủ và chiều dày dự kiến. Những thông tin này giúp xác định model có phù hợp với yêu cầu kiểm tra thực tế hay cần lựa chọn thiết bị khác.

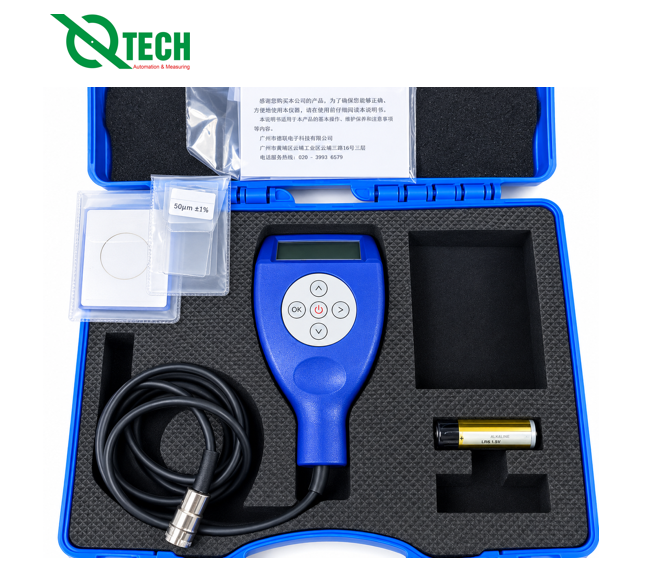

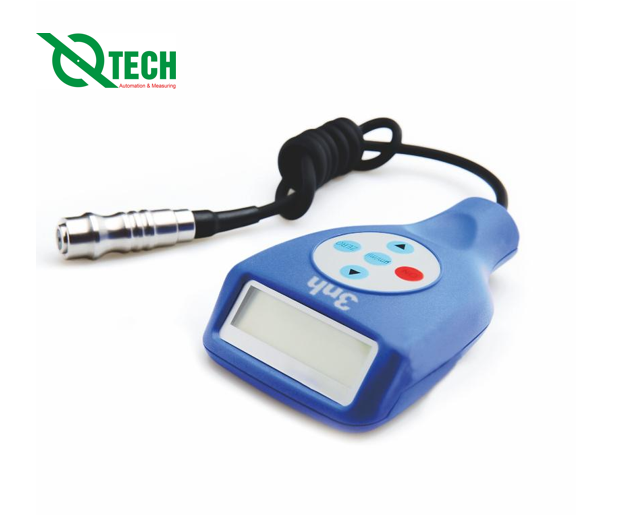

Hình ảnh thực tế của 3nh YT4200-P5

Kết luận

Máy đo độ dày lớp phủ 3nh YT4200-P5 là thiết bị đo cầm tay chuyên dùng để kiểm tra chiều dày lớp phủ cách điện trên nền kim loại không từ tính. Với dải đo 0–1250 µm, độ phân giải 0,1/1 µm, đầu dò tích hợp và khả năng hiệu chuẩn điểm không hoặc hai điểm, thiết bị hỗ trợ kiểm tra lớp sơn, lớp phủ nhựa và các lớp phủ cách điện phù hợp trên nền nhôm, đồng và kim loại màu.

Thiết kế nhỏ gọn, thao tác nhanh và sử dụng pin AA giúp máy thuận tiện cho công việc kiểm tra tại xưởng, dây chuyền sản xuất và hiện trường. Tuy nhiên, việc xác định đúng nền kim loại là yếu tố quan trọng để bảo đảm kết quả đo đáng tin cậy.

Nếu nhu cầu của doanh nghiệp tập trung vào kiểm tra lớp phủ trên nhôm hoặc kim loại không từ tính, 3nh YT4200-P5 là model đáng cân nhắc cho hoạt động kiểm soát chất lượng và đánh giá bề mặt sản phẩm.
