Máy đo độ dày lớp phủ Linshang LS225+N1500 (0.0-1500μm,Không từ tính)

Tổng quan Máy đo độ dày lớp phủ Linshang LS225+N1500

Máy đo độ dày lớp phủ Linshang LS225+N1500 là thiết bị chuyên dụng để kiểm tra chiều dày lớp phủ không dẫn điện trên nền kim loại không từ tính. Máy sử dụng nguyên lý dòng điện xoáy (Eddy Current), đặc biệt phù hợp để đo lớp anodized, sơn, vecni, lớp phủ polymer, gốm và các lớp phủ không dẫn điện khác trên nhôm, đồng, kẽm đúc, đồng thau và các nền kim loại không từ tính tương tự.

LS225+N1500 có dải đo 0,0–1500 μm, tương đương 0–1,5 mm. Máy được thiết kế hướng đến các phép đo có độ chính xác cao, đặc biệt là lớp phủ siêu mỏng dưới 10 μm. Đây là cấu hình chuyên biệt của dòng LS225, khác với LS225+F500 vốn dành cho nền kim loại sắt từ.

Cấu tạo máy gồm thân máy LS225 và đầu dò kỹ thuật số N1500 dạng tách rời. Đầu dò nhỏ, dạng que, giúp tiếp cận các chi tiết nhỏ, bề mặt cong hoặc các vị trí có hình dạng đặc biệt. Linshang cũng cung cấp đồ gá chuyên dụng để ổn định lực đo khi cần kiểm tra lớp phủ siêu mỏng với yêu cầu độ lặp lại cao.

Linshang LS225+N1500 | Đo lớp phủ 0–1500μm

Đặc điểm nổi bật Máy đo độ dày lớp phủ Linshang LS225+N1500

Dải đo 0,0–1500 μm: LS225+N1500 có khả năng kiểm tra từ lớp phủ rất mỏng đến lớp phủ dày 1,5 mm. Độ phân giải đạt 0,1 μm trong khoảng 0–99,9 μm, 1 μm trong khoảng 100–999 μm và 0,01 mm trong khoảng 1,00–1,50 mm. Cách phân chia này giúp thiết bị vừa có khả năng phát hiện thay đổi rất nhỏ ở lớp phủ mỏng, vừa đáp ứng được các lớp phủ dày hơn.

Nguyên lý dòng điện xoáy: N1500 sử dụng nguyên lý Eddy Current để xác định chiều dày lớp phủ không dẫn điện trên nền kim loại không từ tính. Đây là nguyên lý phù hợp với các vật liệu như nhôm, đồng, đồng thau và một số nền kim loại màu khác.

Đo lớp anodized siêu mỏng trên nhôm: Một trong những ứng dụng nổi bật của LS225+N1500 là kiểm tra chiều dày lớp anodized trên nhôm. Linshang cho biết thiết bị có thể đo lớp phủ siêu mỏng dưới 10 μm, đặc biệt phù hợp với những ứng dụng cần kiểm soát chất lượng xử lý bề mặt nhôm.

Đầu dò kỹ thuật số N1500: Tín hiệu được xử lý trực tiếp trên đầu dò giúp hạn chế ảnh hưởng của nhiễu bên ngoài và tăng tính ổn định của kết quả. Thiết kế đầu dò nhỏ cũng giúp thiết bị phù hợp với những chi tiết nhỏ hoặc có hình dạng phức tạp.

Độ chính xác cao sau hiệu chuẩn: Sau khi hiệu chuẩn 5 điểm, độ chính xác được Linshang công bố ở mức ≤ ±(2%H + 0,3 μm), với H là giá trị chuẩn. Khi sử dụng đồ gá phù hợp, độ lặp lại được công bố ở mức ≤ ±(0,8%H + 0,1 μm).

Hỗ trợ zero và hiệu chuẩn 1–5 điểm: Máy cho phép điều chỉnh zero và thực hiện hiệu chuẩn từ 1 đến 5 điểm. Đây là chức năng quan trọng khi đo các lớp phủ mỏng, bởi kết quả có thể chịu ảnh hưởng đáng kể từ vật liệu nền, độ cong và điều kiện bề mặt.

Đo được chi tiết nhỏ và bề mặt cong: N1500 có diện tích đo tối thiểu khoảng Ø7 mm, bán kính cong tối thiểu khoảng 1,5 mm với bề mặt lồi và 10 mm với bề mặt lõm. Độ dày nền tối thiểu được tài liệu hiện tại của Linshang công bố khoảng 0,05 mm; một số tài liệu cũ ghi 0,03 mm, vì vậy nên đối chiếu đúng phiên bản tài liệu đi kèm máy.

Thống kê 9 kết quả gần nhất: Máy có chức năng thống kê tự động các giá trị MAX, MIN, trung bình và độ lệch chuẩn của 9 kết quả đo gần nhất. Chức năng này hữu ích khi cần đánh giá độ đồng đều của lớp phủ trên nhiều vị trí.

Ưu điểm của Linshang LS225+N1500

Ưu điểm nổi bật của LS225+N1500 là khả năng đo lớp phủ siêu mỏng trên nền kim loại không từ tính với độ phân giải xuống tới 0,1 μm. Đây là đặc điểm quan trọng trong các ứng dụng như kiểm tra lớp anodized trên nhôm, nơi chiều dày lớp xử lý bề mặt có thể chỉ vài micromet.

Đầu dò N1500 dạng tách rời giúp người sử dụng linh hoạt khi đo. Đầu dò có kích thước khoảng 110 × 15 mm, khối lượng khoảng 81 g, có thể đưa tới các vị trí hẹp hoặc những chi tiết không thuận tiện khi sử dụng máy đo tích hợp đầu dò.

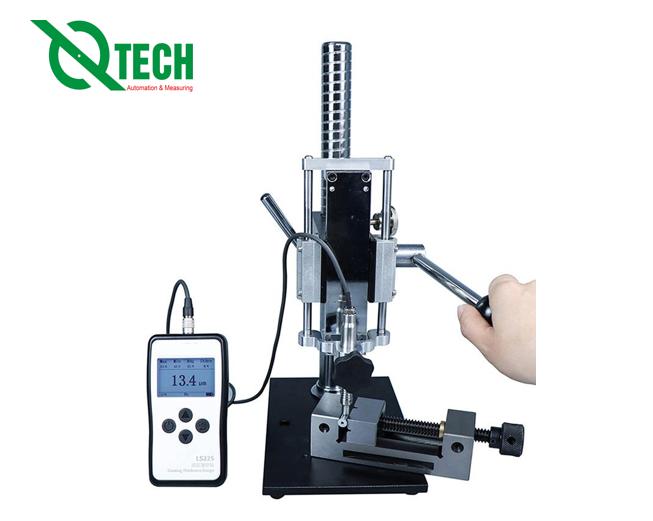

Một ưu điểm khác là khả năng hiệu chuẩn nhiều điểm và sử dụng đồ gá. Khi đo các lớp phủ rất mỏng, thao tác đặt đầu dò bằng tay có thể tạo ra sai số do lực nhấn và góc đặt không đồng nhất. Đồ gá chuyên dụng giúp kiểm soát lực và vị trí đo tốt hơn, từ đó cải thiện độ lặp lại.

Ứng dụng Máy đo độ dày lớp phủ Linshang LS225+N1500

Trong ngành xử lý bề mặt nhôm, LS225+N1500 đặc biệt phù hợp để đo chiều dày lớp anodized trên thanh nhôm, nhôm định hình, cửa nhôm, khung nhôm và các chi tiết nhôm. Việc kiểm tra giúp xác định lớp anodized có đạt yêu cầu của quy trình xử lý hay không và đánh giá độ đồng đều giữa các vị trí.

Trong sản xuất linh kiện và chi tiết nhôm, máy có thể hỗ trợ kiểm tra lớp phủ bảo vệ trên các chi tiết có kích thước nhỏ hoặc hình dạng đặc biệt. Đầu dò N1500 được thiết kế để tiếp cận những khu vực mà các đầu dò lớn khó thao tác.

Trong ngành điện tử, LS225+N1500 có thể được sử dụng để kiểm tra chiều dày lớp phủ bảo vệ không dẫn điện trên các bề mặt phù hợp, chẳng hạn lớp conformal coating trên PCB. Linshang cũng công bố nội dung ứng dụng LS225 trong đo lớp sơn bảo vệ trên bảng mạch.

Trong sản xuất cơ khí và kiểm soát chất lượng, máy có thể kiểm tra các lớp sơn, vecni, gốm hoặc lớp phủ không dẫn điện trên nền nhôm, đồng, đồng thau và các kim loại không từ tính phù hợp. Kết quả đo có thể được sử dụng để kiểm tra độ đồng đều của lớp phủ và đánh giá chất lượng công đoạn xử lý bề mặt.

Trong nghiệm thu và kiểm tra công trình, thiết bị có thể hỗ trợ kiểm tra nhanh lớp phủ trên các cấu kiện kim loại màu tại hiện trường. Linshang xác định LS225+N1500 phù hợp cho sản xuất, nghiệm thu xây dựng và các hoạt động kiểm tra tại hiện trường.

Linshang LS225+N1500 phù hợp với ai/lĩnh vực nào?

Linshang LS225+N1500 phù hợp với nhân viên QC, kỹ thuật viên xử lý bề mặt, kỹ thuật viên anodizing, nhân viên kiểm tra chất lượng nhôm và các đơn vị sản xuất linh kiện kim loại màu. Thiết bị đặc biệt phù hợp khi yêu cầu đo lớp phủ mỏng trên nền không từ tính với độ phân giải cao.

Máy cũng phù hợp với các lĩnh vực nhôm định hình, sản xuất cửa nhôm, cơ khí chính xác, hàng không, điện tử, xây dựng, hóa chất và thiết bị đo lường. Linshang công bố N1500 có ứng dụng trong các ngành hàng không, vật liệu xây dựng, máy móc, hóa chất, công nghiệp nhẹ và thiết bị đo lường.

Linshang LS225+N1500 đo lớp anodized trên bề mặt nhôm

Hướng dẫn sử dụng Máy đo độ dày lớp phủ Linshang LS225+N1500

Trước khi đo, lắp 4 pin AAA 1,5 V vào thân máy và kết nối đầu dò N1500. Thân máy sử dụng màn hình LCD ma trận 240 × 160 điểm, kích thước khoảng 148 × 76 × 26 mm và khối lượng khoảng 194 g khi lắp pin.

Làm sạch bề mặt cần đo để loại bỏ bụi, dầu mỡ, nước hoặc các chất bám có thể ảnh hưởng đến khoảng cách giữa đầu dò và lớp phủ. Đối với lớp phủ siêu mỏng, việc chuẩn bị bề mặt càng quan trọng vì một lớp bụi rất nhỏ cũng có thể tạo ra sai số đáng kể so với giá trị cần đo.

Trước khi đo chính thức, nên thực hiện zero adjustment trên tấm nền NFe chưa phủ tương ứng với vật liệu cần kiểm tra. Khi yêu cầu độ chính xác cao, sử dụng các màng chuẩn đi kèm để thực hiện hiệu chuẩn 1–5 điểm. Linshang trang bị riêng tấm zero NFe và các màng chuẩn cho cấu hình N1500.

Đặt đầu dò N1500 vuông góc với bề mặt cần đo và giữ ổn định. Không kéo lê đầu dò trong khi đo và không ấn quá mạnh. Chờ máy hoàn tất phép đo rồi nhấc đầu dò lên trước khi thực hiện điểm đo tiếp theo.

Khi kiểm tra nhiều điểm, nên phân bố các điểm đo trên toàn bộ khu vực cần đánh giá thay vì chỉ đo một vị trí. Có thể sử dụng chức năng thống kê để xem giá trị lớn nhất, nhỏ nhất, trung bình và độ lệch chuẩn của 9 phép đo gần nhất.

Đối với lớp phủ dưới 10 μm hoặc các chi tiết nhỏ, nên sử dụng đồ gá chuyên dụng nếu yêu cầu độ chính xác và độ lặp lại cao. Linshang khuyến nghị sử dụng đồ gá khi đo lớp anodized siêu mỏng để hạn chế sai số do thao tác bằng tay.

Lưu ý sử dụng Linshang LS225+N1500

N1500 được thiết kế cho nền kim loại không từ tính. Không sử dụng đầu dò này để đo lớp phủ trên sắt hoặc thép từ tính. Đối với nền sắt từ, Linshang sử dụng cấu hình LS225+F500 với nguyên lý cảm ứng từ.

Khi đo lớp phủ không dẫn điện trên nền nhôm hoặc kim loại màu, cần đảm bảo vật liệu nền thực sự phù hợp với nguyên lý dòng điện xoáy. Đối với các cấu trúc nhiều lớp hoặc lớp phủ có tính dẫn điện, cần xác định trước khả năng đo của phương pháp Eddy Current.

Cần chú ý kích thước vùng đo tối thiểu khoảng Ø7 mm, bán kính cong tối thiểu khoảng 1,5 mm đối với bề mặt lồi và 10 mm đối với bề mặt lõm. Nếu chi tiết nhỏ hơn hoặc có độ cong lớn hơn giới hạn cho phép, kết quả có thể không còn đảm bảo độ chính xác công bố.

Khi đo lớp cực mỏng, không nên bỏ qua bước zero và hiệu chuẩn. Nên sử dụng màng chuẩn có chiều dày gần với giá trị dự kiến của mẫu. Nếu yêu cầu kiểm tra nghiêm ngặt, nên sử dụng đồ gá để duy trì lực và vị trí đầu dò ổn định.

Không để đầu dò tiếp xúc với nước, hóa chất ăn mòn hoặc các môi trường vượt quá điều kiện vận hành. Thân máy có nhiệt độ làm việc công bố từ 0–50°C, nhiệt độ bảo quản từ -20 đến 60°C.

Câu hỏi thường gặp về Máy đo độ dày lớp phủ Linshang LS225+N1500

Linshang LS225+N1500 đo được độ dày bao nhiêu?

Máy có dải đo 0,0–1500 μm, tương đương 0–1,5 mm. Độ phân giải là 0,1 μm trong vùng 0–99,9 μm, 1 μm trong vùng 100–999 μm và 0,01 mm trong vùng 1,00–1,50 mm.

LS225+N1500 dùng cho nền kim loại nào?

N1500 được thiết kế cho kim loại không từ tính, chẳng hạn nhôm, đồng, đồng thau và một số nền kim loại màu khác.

LS225+N1500 có đo được lớp anodized trên nhôm không?

Có. Đây là một trong những ứng dụng chính của N1500. Máy được thiết kế đặc biệt để kiểm tra lớp anodized siêu mỏng trên nền nhôm.

Máy có đo được lớp phủ dưới 10 μm không?

Có. Linshang công bố LS225+N1500 có khả năng đo lớp phủ siêu mỏng dưới 10 μm. Khi đo ở vùng này, cần hiệu chuẩn chính xác và nên sử dụng đồ gá để tăng độ ổn định.

N1500 có đo được lớp sơn trên nhôm không?

Có, nếu lớp sơn là lớp phủ không dẫn điện và nền nhôm đáp ứng điều kiện đo của nguyên lý dòng điện xoáy. Đây là một trong những nhóm ứng dụng của N1500.

LS225+N1500 có đo được trên thép không?

Không nên. N1500 dành cho nền không từ tính. Với nền sắt/thép, nên sử dụng cấu hình LS225+F500.

LS225+N1500 có hiệu chuẩn được không?

Có. Máy hỗ trợ điều chỉnh zero và hiệu chuẩn từ 1 đến 5 điểm. Sau hiệu chuẩn 5 điểm, độ chính xác được công bố ở mức ≤ ±(2%H + 0,3 μm).

Mua Máy đo độ dày lớp phủ Linshang LS225+N1500 ở đâu?

Nếu cần mua Máy đo độ dày lớp phủ Linshang LS225+N1500 để kiểm tra lớp anodized trên nhôm, lớp sơn trên kim loại màu, lớp phủ bảo vệ PCB hoặc các lớp phủ siêu mỏng khác, nên lựa chọn đơn vị cung cấp có khả năng tư vấn đúng loại đầu dò và ứng dụng.

CÔNG TY TNHH THƯƠNG MẠI VÀ CÔNG NGHỆ QTECH cung cấp các thiết bị đo lường và dụng cụ kiểm tra phục vụ sản xuất, cơ khí, xử lý bề mặt và kiểm soát chất lượng. Khi mua LS225+N1500, nên xác định trước vật liệu nền, loại lớp phủ và chiều dày cần đo để đảm bảo cấu hình N1500 đáp ứng đúng yêu cầu.

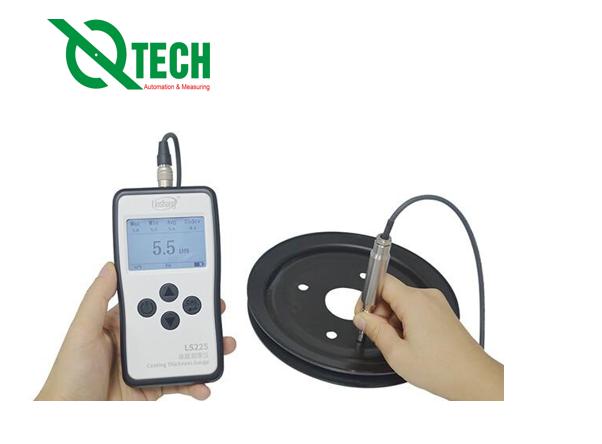

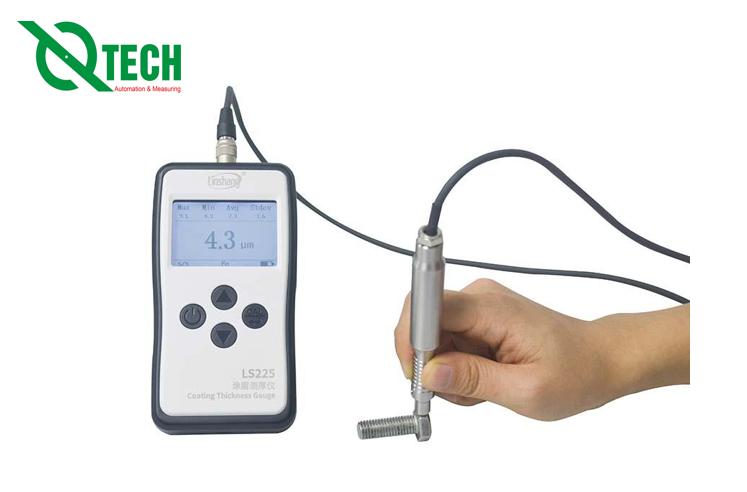

Hình ảnh thực tế của Linshang LS225+N1500

Kết luận

Máy đo độ dày lớp phủ Linshang LS225+N1500 là thiết bị chuyên dụng cho nền kim loại không từ tính, sử dụng nguyên lý dòng điện xoáy để đo chiều dày lớp phủ không dẫn điện. Với dải đo 0,0–1500 μm và độ phân giải xuống tới 0,1 μm, thiết bị đặc biệt phù hợp với các phép đo lớp phủ mỏng và siêu mỏng.

N1500 nổi bật với đầu dò kỹ thuật số tách rời, khả năng đo trên chi tiết nhỏ và bề mặt cong, hiệu chuẩn 1–5 điểm cùng chức năng thống kê kết quả. Đặc biệt, máy có thể kiểm tra lớp anodized dưới 10 μm trên nhôm, phù hợp với các ứng dụng kiểm soát chất lượng xử lý bề mặt trong sản xuất nhôm và cơ khí chính xác.

Khi sử dụng, cần phân biệt rõ N1500 với F500: N1500 dành cho nền không từ tính, còn F500 dành cho nền sắt từ. Đối với các phép đo yêu cầu độ chính xác cao, đặc biệt ở vùng dưới 10 μm, cần thực hiện zero và hiệu chuẩn đúng cách, đồng thời ưu tiên sử dụng đồ gá để hạn chế sai số do thao tác của người đo.
