Thiết bị đo độ dày lớp phủ Linshang LS226

Tổng quan Máy đo độ dày lớp phủ Linshang LS226

Linshang LS226 là máy đo độ dày lớp phủ độ chính xác cao, được thiết kế chuyên cho việc kiểm tra lớp phủ trên các bề mặt kim loại phẳng. Thiết bị sử dụng hai nguyên lý cảm ứng từ đối với nền sắt thép (Fe) và dòng điện xoáy Eddy Current đối với nền kim loại không từ tính (NFe), đồng thời có khả năng tự động nhận diện loại nền để chuyển sang chế độ đo phù hợp.

LS226 có dải đo 0–2000 μm, độ phân giải 0,1 μm trong khoảng 0–99,9 μm và 1 μm từ 100–2000 μm. Độ chính xác đạt ≤ ±(2%H + 1 μm) trong khoảng 0–1000 μm và ≤ ±3%H trong khoảng 1000–2000 μm. Thiết bị có đầu dò tích hợp, đầu đo bằng carbide, diện tích đo tối thiểu Ø15 mm và khoảng đo chỉ khoảng 0,3 giây.

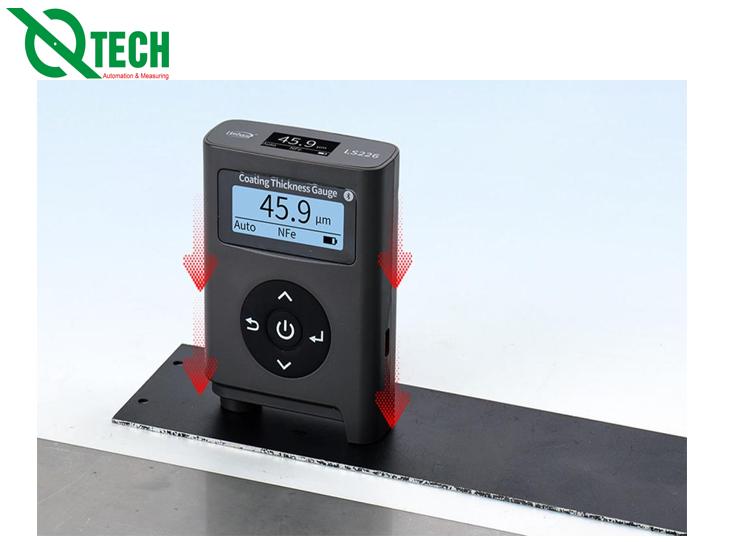

Điểm nổi bật của LS226 là cơ cấu đo bằng chính trọng lượng của thiết bị. Khi đặt máy lên bề mặt, trọng lượng của máy tạo lực tác động ổn định lên đầu dò, giúp hạn chế sai số do người sử dụng ấn mạnh hoặc không đều. Thiết kế này đặc biệt phù hợp với các tấm phẳng, chi tiết kim loại và những công việc cần thực hiện nhiều phép đo liên tiếp.

Máy đo độ dày lớp phủ Linshang LS226 | 0–2000μm

Đặc điểm nổi bật Máy đo độ dày lớp phủ Linshang LS226

Đo được trên cả nền từ tính và không từ tính: LS226 có thể đo các lớp sơn, vecni, men, mạ crom, mạ kẽm trên nền sắt/thép; đồng thời đo các lớp sơn, anodized hoặc ceramic trên nhôm, đồng, đồng thau, kẽm đúc và các kim loại không từ tính khác. Thiết bị có thể tự động nhận diện nền Fe/NFe.

Dải đo rộng 0–2000 μm: Dải đo này cho phép sử dụng LS226 từ kiểm tra các lớp phủ tương đối mỏng cho đến những lớp sơn, chống ăn mòn hoặc lớp phủ bảo vệ có chiều dày lớn hơn.

Độ phân giải cao: Ở vùng 0–99,9 μm, thiết bị hiển thị với độ phân giải 0,1 μm; từ 100–2000 μm, độ phân giải là 1 μm. Điều này hữu ích khi kiểm tra những lớp phủ mỏng như lớp bảo vệ trên linh kiện điện tử hoặc lớp anodized trên nhôm.

Đo bằng trọng lượng bản thân: Cơ cấu gravity-based measurement giúp đầu dò chịu lực tương đối ổn định giữa các lần đo, giảm ảnh hưởng của thao tác người dùng và tăng tính lặp lại của kết quả.

Màn hình kép: LS226 có màn hình phía trước và phía trên, giúp người dùng đọc kết quả thuận tiện từ nhiều góc nhìn khác nhau khi thực hiện kiểm tra trên bàn hoặc dây chuyền.

Hiệu chuẩn nhiều điểm: Máy hỗ trợ điều chỉnh zero và hiệu chuẩn từ 1–5 điểm bằng các tấm chuẩn, phù hợp khi cần tăng độ chính xác trong những điều kiện đo phức tạp.

Kết nối Bluetooth: LS226 được tích hợp Bluetooth để kết nối với ứng dụng trên điện thoại Android, hỗ trợ lưu trữ, phân tích và chia sẻ dữ liệu đo.

Lưu dữ liệu đo: Thiết bị có bộ nhớ lưu 9 bộ dữ liệu để người dùng kiểm tra lại các kết quả đã đo. Ngoài ra, chế độ đo liên tục cho phép thực hiện nhanh nhiều điểm trên diện tích lớn.

Ưu điểm của Linshang LS226

Ưu điểm lớn của Linshang LS226 là khả năng sử dụng cho cả nền kim loại từ tính và không từ tính mà không cần thay đầu dò. Đây là lợi thế khi kiểm tra nhiều loại vật liệu trong cùng một quy trình, chẳng hạn thép sơn phủ, nhôm anodized, đồng mạ hoặc các chi tiết kim loại màu.

Thiết kế tích hợp và cơ chế đo bằng trọng lượng máy giúp LS226 thao tác đơn giản hơn so với những thiết bị phải điều chỉnh lực nhấn bằng tay. Khi đo trên các tấm phẳng, người sử dụng chỉ cần đặt thiết bị ổn định lên bề mặt cần kiểm tra và đọc kết quả.

LS226 cũng có khả năng kiểm tra các nền tương đối mỏng. Chiều dày nền tối thiểu được nhà sản xuất công bố là 0,2 mm đối với Fe và 0,05 mm đối với NFe. Diện tích đo tối thiểu khoảng Ø15 mm, phù hợp với nhiều chi tiết dạng tấm và bề mặt phẳng có kích thước vừa phải.

Thiết bị sử dụng đầu dò carbide có khả năng chống mài mòn tốt, kích thước thân máy khoảng 90 × 65 × 28 mm, trọng lượng khoảng 123 g khi gồm pin. LS226 sử dụng 2 pin AA 1,5 V và làm việc trong khoảng 0–50°C.

Ứng dụng Máy đo độ dày lớp phủ Linshang LS226

Linshang LS226 phù hợp với kiểm tra lớp sơn và lớp phủ bảo vệ trên thép, sắt trong ngành cơ khí, gia công kim loại, sản xuất kết cấu thép và kiểm soát chống ăn mòn. Thiết bị có thể kiểm tra chiều dày lớp sơn, mạ kẽm, mạ crom, vecni hoặc các lớp phủ phi từ tính trên nền kim loại từ tính.

Trong ngành ô tô, LS226 có thể được sử dụng để kiểm tra chiều dày lớp sơn trên các chi tiết thân vỏ và bề mặt kim loại. Kết quả đo có thể hỗ trợ đánh giá độ đồng đều của lớp sơn, phát hiện những khu vực có chiều dày bất thường hoặc phục vụ kiểm tra chất lượng lớp phủ sau gia công.

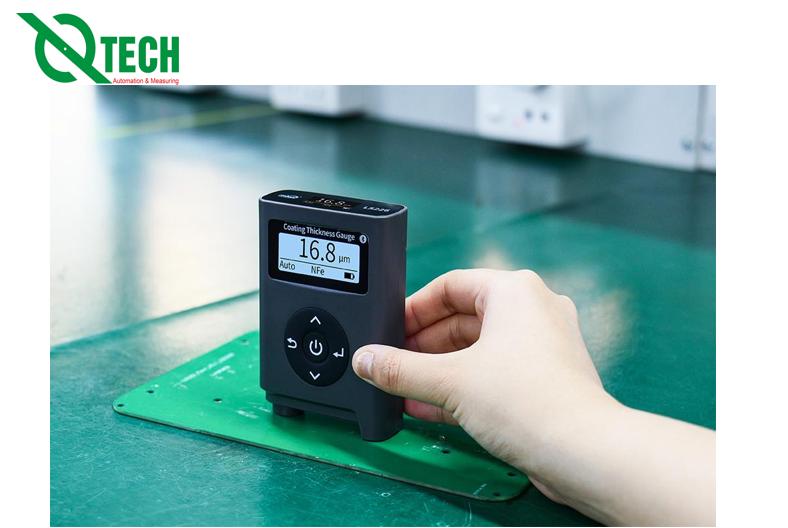

Đối với ngành điện tử, thiết bị có thể sử dụng để kiểm tra lớp phủ bảo vệ trên PCB. Nhà sản xuất Linshang cũng giới thiệu LS226 cho phép đo lớp phủ conformal trên bảng mạch, trong đó nền đồng có thể được thiết lập zero trước khi đo lớp phủ.

Trong gia công nhôm và kim loại màu, LS226 phù hợp kiểm tra lớp anodized, sơn hoặc ceramic trên nhôm, đồng, đồng thau và kẽm đúc. Đây là những ứng dụng mà nguyên lý Eddy Current giúp xác định chiều dày lớp phủ không dẫn điện trên nền kim loại không từ tính.

Thiết bị cũng phù hợp cho kiểm tra chất lượng đầu vào, kiểm tra trong quá trình sản xuất, nghiệm thu lớp phủ và kiểm tra hàng hóa trong các lĩnh vực sản xuất, gia công kim loại, công nghiệp hóa chất và kiểm định chất lượng.

Linshang LS226 phù hợp với ai/lĩnh vực nào?

LS226 phù hợp với nhân viên QC/QA, kỹ thuật viên kiểm tra lớp phủ, đơn vị gia công kim loại, xưởng sơn và mạ, doanh nghiệp sản xuất ô tô, điện tử và cơ khí cần một thiết bị đo nhanh, không phá hủy và sử dụng được trên nhiều loại nền kim loại.

Thiết bị đặc biệt phù hợp với người thường xuyên kiểm tra bề mặt phẳng, chẳng hạn tấm thép, tấm nhôm, profile nhôm, chi tiết kim loại, PCB hoặc các bề mặt đã sơn phủ. Cơ cấu sử dụng trọng lượng bản thân giúp giảm sự phụ thuộc vào lực tay của người đo.

Nếu nhu cầu chủ yếu là đo các chi tiết nhỏ, bề mặt cong hoặc vị trí hẹp, người dùng nên cân nhắc các model có thiết kế đầu dò chuyên dụng hơn. Theo bảng lựa chọn của Linshang, LS226 được định hướng rõ cho đo lớp phủ trên tấm phẳng, trong khi LS221 phù hợp hơn với không gian hẹp và LS225+F500/N1500 phù hợp các bài toán chuyên biệt về lớp phủ mỏng.

Hướng dẫn sử dụng Máy đo độ dày lớp phủ Linshang LS226

Trước khi đo, lắp 2 pin AA 1,5 V và kiểm tra đầu dò. Bề mặt cần đo nên được làm sạch bụi bẩn, dầu mỡ hoặc các tạp chất có thể làm thay đổi khoảng cách giữa đầu dò và lớp phủ.

Bật máy và thực hiện zero adjustment trên nền vật liệu không phủ tương ứng hoặc sử dụng các tấm zero Fe/NFe đi kèm. Việc điều chỉnh zero đặc biệt quan trọng khi bắt đầu sử dụng, sau khi thay pin hoặc khi điều kiện nhiệt độ môi trường thay đổi.

Nếu yêu cầu độ chính xác cao hơn, tiến hành hiệu chuẩn bằng phim chuẩn với chế độ 1–5 điểm. Việc lựa chọn các điểm hiệu chuẩn nên bao phủ gần với khoảng chiều dày lớp phủ thực tế cần kiểm tra.

Sau khi hiệu chuẩn, đặt LS226 vuông góc và ổn định lên bề mặt cần đo. Không cần dùng tay ấn mạnh xuống máy vì thiết bị được thiết kế để sử dụng trọng lượng bản thân tạo lực đo ổn định. Chờ kết quả hiển thị trên màn hình rồi nhấc máy lên và thực hiện phép đo tiếp theo.

Khi cần kiểm tra diện tích lớn, có thể sử dụng chế độ đo liên tục. Ở chế độ này, thiết bị có thể được di chuyển trên bề mặt để thu thập nhanh các giá trị tại nhiều vị trí. Nhà sản xuất cho biết chế độ liên tục có thể cập nhật dữ liệu với tốc độ khoảng 0,1 giây.

Lưu ý sử dụng Linshang LS226

Chỉ đo khi đầu dò tiếp xúc ổn định và gần vuông góc với bề mặt.
Không ấn mạnh máy xuống bề mặt vì LS226 sử dụng trọng lượng bản thân để tạo lực đo.
Làm sạch bề mặt trước khi đo để tránh bụi, dầu hoặc vật liệu lạ ảnh hưởng đến kết quả.
Với nền Fe, chiều dày nền tối thiểu được công bố là 0,2 mm; với nền NFe là 0,05 mm.
Diện tích đo tối thiểu khoảng Ø15 mm; cần thận trọng khi đo trên chi tiết quá nhỏ hoặc gần mép.
Khi đo lớp phủ rất mỏng, nên thực hiện zero và hiệu chuẩn cẩn thận trước khi đo.
Không sử dụng thiết bị ngoài phạm vi nhiệt độ làm việc 0–50°C.
Khi thay đổi vật liệu nền hoặc điều kiện đo, nên kiểm tra lại zero và hiệu chuẩn.
LS226 hỗ trợ các chế độ Fe, NFe và tự động nhận diện nền; nên lựa chọn đúng chế độ khi cần kiểm tra chuyên sâu.
Khi sử dụng Bluetooth và ứng dụng điện thoại, cần bảo đảm thiết bị tương thích với ứng dụng của Linshang.

Câu hỏi thường gặp về Máy đo độ dày lớp phủ Linshang LS226

Linshang LS226 đo được những vật liệu nào?

LS226 có thể đo lớp phủ trên cả nền kim loại từ tính như sắt, thép và nền kim loại không từ tính như nhôm, đồng, đồng thau, kẽm đúc. Thiết bị tự động nhận diện nền và lựa chọn nguyên lý đo tương ứng.

LS226 có đo được lớp sơn trên ô tô không?

Có. Thiết bị có thể sử dụng để kiểm tra chiều dày lớp sơn trên các bề mặt kim loại của ô tô. Tuy nhiên, khi đo các vị trí có độ cong lớn hoặc không gian quá hẹp cần xem xét kích thước và yêu cầu diện tích đo tối thiểu của LS226.

LS226 có đo được lớp anodized trên nhôm không?

Có. Lớp anodized trên nền nhôm là một trong những ứng dụng được Linshang giới thiệu cho LS226. Khi nền là kim loại không từ tính, thiết bị sử dụng nguyên lý Eddy Current.

LS226 có đo được lớp phủ trên PCB không?

Có. Linshang giới thiệu LS226 cho phép kiểm tra chiều dày lớp phủ conformal trên PCB. Khi đo, có thể thực hiện zero trên nền đồng không phủ trước khi tiến hành đo lớp phủ.

LS226 có cần hiệu chuẩn không?

LS226 hỗ trợ điều chỉnh zero và hiệu chuẩn 1–5 điểm. Với công việc yêu cầu độ chính xác cao hoặc khi điều kiện đo thay đổi, nên thực hiện hiệu chuẩn bằng các phim chuẩn phù hợp.

LS226 có kết nối điện thoại không?

Có. Model này được tích hợp Bluetooth và có ứng dụng hỗ trợ Android 7.0 trở lên để quản lý, phân tích và chia sẻ dữ liệu đo.

Hình ảnh thực tế của Linshang LS226

Mua Máy đo độ dày lớp phủ Linshang LS226 ở đâu?

Nếu bạn đang tìm Máy đo độ dày lớp phủ Linshang LS226 phục vụ kiểm tra sơn, mạ, anodized, lớp phủ PCB hoặc kiểm soát chất lượng kim loại, nên lựa chọn đơn vị cung cấp có khả năng tư vấn đúng nguyên lý đo và nền vật liệu cần kiểm tra.

CÔNG TY TNHH THƯƠNG MẠI VÀ CÔNG NGHỆ QTECH cung cấp các thiết bị đo và kiểm tra chuyên dụng, trong đó có dòng máy đo độ dày lớp phủ Linshang. Khi lựa chọn LS226, khách hàng có thể trao đổi trước về loại nền Fe/NFe, khoảng chiều dày lớp phủ, kích thước bề mặt và yêu cầu độ chính xác để được tư vấn cấu hình phù hợp.

Kết luận

Máy đo độ dày lớp phủ Linshang LS226 là thiết bị đo chuyên dụng kết hợp cảm ứng từ và Eddy Current, cho phép kiểm tra lớp phủ trên cả nền kim loại từ tính và không từ tính trong dải 0–2000 μm. Độ phân giải 0,1 μm ở vùng đo mỏng, khả năng hiệu chuẩn 1–5 điểm và cơ chế đo bằng trọng lượng bản thân giúp thiết bị phù hợp với những công việc kiểm tra cần tính ổn định và độ chính xác cao.

Với thiết kế đầu dò tích hợp, màn hình kép, khả năng tự động nhận diện nền và Bluetooth kết nối ứng dụng, LS226 phù hợp cho nhiều nhu cầu từ kiểm tra sơn và mạ trên thép đến đo anodized trên nhôm, lớp phủ trên kim loại màu và lớp phủ bảo vệ trên PCB. Đặc biệt, thiết bị được Linshang định hướng cho các bề mặt phẳng, nơi cơ cấu sử dụng trọng lượng máy phát huy hiệu quả.

Đối với doanh nghiệp sản xuất, bộ phận QC/QA, xưởng gia công kim loại và đơn vị kiểm định lớp phủ, Linshang LS226 là lựa chọn đáng cân nhắc khi cần một máy đo độ dày lớp phủ đa nền, thao tác nhanh và không phá hủy mẫu. Việc lựa chọn đúng chế độ Fe/NFe, thực hiện zero và hiệu chuẩn phù hợp sẽ giúp khai thác tốt khả năng đo của thiết bị.
