Tải điện tử DC OWON OEL1530 (150V,30A)

Tổng quan về tải điện tử DC OWON OEL1530

Tải điện tử DC OWON OEL1530 là thiết bị tạo tải giả lập có thể lập trình, được sử dụng để kiểm tra hiệu suất và độ ổn định của nguồn điện một chiều. Thay vì dùng điện trở công suất cố định, người dùng có thể thiết lập các thông số tải trên thiết bị để mô phỏng điều kiện hoạt động thực tế, từ đó đánh giá khả năng cấp điện của nguồn cần kiểm tra.

OWON OEL1530 có dải điện áp đầu vào từ 0 đến 150 V, dòng điện từ 0 đến 30 A và công suất tải tối đa 300 W. Thiết bị phù hợp với các phép thử nguồn DC, bộ sạc, pin và các mô-đun điện tử có thông số nằm trong giới hạn vận hành cho phép.

Thiết bị hỗ trợ bốn chế độ tải chính gồm CV, CC, CR và CP, tương ứng với điện áp không đổi, dòng điện không đổi, điện trở không đổi và công suất không đổi. Ngoài ra, chức năng tải động giúp thay đổi dòng tải theo chu kỳ để đánh giá phản ứng của nguồn khi điều kiện làm việc biến đổi. OEL1530 cũng được trang bị màn hình màu TFT 2,8 inch và giao tiếp USB, RS232, RS485, hỗ trợ điều khiển và tích hợp vào hệ thống kiểm tra.

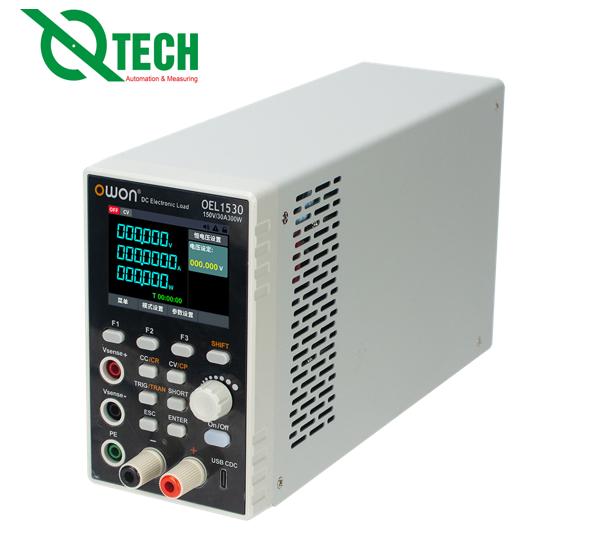

Tải điện tử DC OWON OEL1530 | 150V, 30A, 300W

Đặc điểm nổi bật của OWON OEL1530

Điện áp đầu vào 0–150 V: hỗ trợ kiểm tra các nguồn điện một chiều trong phạm vi điện áp định mức.

Dòng tải 0–30 A: phù hợp với các bài thử cần dòng tải lớn, đặc biệt khi kiểm tra nguồn DC điện áp thấp.

Công suất tải tối đa 300 W: đáp ứng nhiều phép thử nguồn và bộ sạc công suất vừa. Điện áp, dòng điện và công suất phải được giới hạn đồng thời.

Bốn chế độ tải CV, CC, CR và CP: cho phép thiết lập điều kiện kiểm tra theo điện áp, dòng điện, điện trở hoặc công suất.

Chế độ tải động: hỗ trợ thay đổi dòng tải theo thời gian, giúp kiểm tra phản ứng của nguồn trước sự biến thiên của tải.

Độ phân giải cài đặt 1 mV và 1 mA: hỗ trợ điều chỉnh thông số với bước nhỏ, thuận tiện cho các phép thử cần kiểm soát tải.

Màn hình màu TFT 2,8 inch: hiển thị thông số cài đặt và giá trị đo, giúp theo dõi quá trình kiểm tra trực tiếp.

Giao tiếp USB, RS232 và RS485: hỗ trợ kết nối máy tính, điều khiển từ xa và tích hợp vào quy trình kiểm tra tự động.

Chức năng kiểm tra pin và bảo vệ: hỗ trợ các bài thử xả pin, kiểm tra quá dòng và quá công suất theo chức năng của dòng thiết bị.

Ưu điểm của tải điện tử DC OWON OEL1530

Khả năng chịu tải dòng điện lớn

Với dòng tải tối đa 30 A, OWON OEL1530 phù hợp để kiểm tra các nguồn DC điện áp thấp có khả năng cấp dòng cao. Đây là lợi thế khi đánh giá bộ nguồn công suất, bộ sạc và mạch chuyển đổi điện năng cần hoạt động ổn định dưới tải lớn.

Mô phỏng được nhiều điều kiện tải

Bốn chế độ CV, CC, CR và CP cho phép người dùng lựa chọn cách mô phỏng tải theo yêu cầu thử nghiệm. Kết hợp với chế độ tải động, thiết bị hỗ trợ đánh giá phản ứng của nguồn khi dòng điện hoặc điều kiện tải thay đổi.

Hỗ trợ tự động hóa quy trình kiểm tra

Các giao tiếp USB, RS232 và RS485 giúp kết nối thiết bị với máy tính và hệ thống kiểm tra. Khả năng điều khiển bằng lệnh phù hợp với những quy trình cần lặp lại phép thử, giảm thao tác thủ công và nâng cao tính nhất quán của kết quả.

Tích hợp các chức năng bảo vệ

Dòng tải điện tử OWON OEL15/30/60 có các chức năng bảo vệ như quá áp, quá dòng, quá công suất và quá nhiệt. Những chức năng này góp phần hạn chế rủi ro khi vận hành, tuy nhiên người dùng vẫn cần thiết lập giới hạn phù hợp và tuân thủ hướng dẫn của nhà sản xuất.

Ứng dụng của tải điện tử DC OWON OEL1530

OWON OEL1530 được sử dụng để kiểm tra bộ nguồn DC trong quá trình phát triển, sửa chữa và kiểm soát chất lượng. Kỹ thuật viên có thể tăng hoặc giảm dòng tải theo từng mức để theo dõi điện áp đầu ra, đánh giá khả năng duy trì điện áp và xác định hiện tượng sụt áp khi nguồn hoạt động gần giới hạn công suất.

Trong lĩnh vực pin và bộ sạc, thiết bị hỗ trợ kiểm tra khả năng cấp dòng, thực hiện các bài thử xả pin và đánh giá hoạt động của bộ sạc DC. Khi tiến hành kiểm tra, cần lựa chọn chế độ tải phù hợp với đặc tính của pin hoặc bộ sạc, đồng thời bảo đảm không vượt quá giới hạn điện áp, dòng điện và công suất cho phép.

Đối với mạch nguồn và mô-đun chuyển đổi DC-DC, chế độ tải động có thể được sử dụng để khảo sát phản ứng của nguồn khi tải thay đổi nhanh. Kết quả thử nghiệm giúp kỹ sư đánh giá độ ổn định, khả năng đáp ứng và các vấn đề có thể xuất hiện trong điều kiện vận hành thực tế.

Trong dây chuyền sản xuất thiết bị điện tử, OWON OEL1530 có thể được tích hợp vào hệ thống kiểm tra cuối công đoạn để đánh giá khả năng cấp điện của bộ nguồn và các sản phẩm liên quan. Việc kết nối với máy tính giúp chuẩn hóa trình tự thử nghiệm, thuận tiện khi cần kiểm tra lặp lại hoặc xây dựng quy trình kiểm tra tự động.

OWON OEL1530 phù hợp với ai/lĩnh vực nào?

Kỹ sư điện – điện tử: kiểm tra nguồn DC, mạch nguồn và mô-đun chuyển đổi điện năng.

Phòng nghiên cứu và phát triển (R&D): đánh giá nguyên mẫu nguồn điện trong nhiều điều kiện tải khác nhau.

Bộ phận kiểm tra chất lượng (QC/QA): thực hiện các phép thử tải theo quy trình kiểm tra sản phẩm.

Nhà máy sản xuất thiết bị điện tử: kiểm tra bộ nguồn, bộ sạc và mô-đun cấp điện trước khi xuất xưởng.

Đơn vị sửa chữa thiết bị điện tử: xác định khả năng cấp dòng và độ ổn định của nguồn sau sửa chữa.

Trường học và trung tâm đào tạo kỹ thuật: phục vụ thực hành về đặc tính tải và kiểm tra nguồn điện một chiều.

OWON OEL1530 đặc biệt phù hợp với các ứng dụng cần dòng tải lên đến 30 A nhưng công suất thử nghiệm không vượt quá 300 W. Khi lựa chọn, cần căn cứ vào cả ba thông số điện áp, dòng điện và công suất thay vì chỉ dựa vào dòng tải tối đa.

OWON OEL1530 dùng để kiểm tra nguồn điện một chiều và bộ sạc DC

Hướng dẫn sử dụng tải điện tử DC OWON OEL1530

Bước 1 – Kiểm tra thiết bị: kiểm tra dây dẫn, đầu nối, tình trạng thiết bị và các điều kiện vận hành trước khi bắt đầu.

Bước 2 – Kết nối nguồn DC: nối cực dương và cực âm của nguồn cần kiểm tra vào đầu vào tải đúng cực tính. Sử dụng dây dẫn có tiết diện phù hợp với dòng điện thử nghiệm.

Bước 3 – Chọn chế độ tải: lựa chọn CV, CC, CR hoặc CP theo mục tiêu kiểm tra.

Bước 4 – Cài đặt thông số: thiết lập điện áp, dòng điện, điện trở hoặc công suất cần thiết, bảo đảm không vượt giới hạn của thiết bị và nguồn thử nghiệm.

Bước 5 – Kích hoạt tải: bật đầu vào tải và theo dõi giá trị điện áp, dòng điện cùng công suất hiển thị trên màn hình.

Bước 6 – Ghi nhận kết quả: theo dõi độ ổn định của nguồn, ghi lại các thông số cần thiết và so sánh với tiêu chí kiểm tra.

Bước 7 – Kết thúc phép thử: tắt đầu vào tải trước khi ngắt kết nối, sau đó tháo dây khi hệ thống đã ở trạng thái an toàn.

Khi cần kiểm tra tự động, người dùng có thể kết nối OWON OEL1530 với máy tính thông qua USB, RS232 hoặc RS485 và thiết lập trình tự điều khiển theo tài liệu hướng dẫn tương ứng.

Lưu ý khi sử dụng OWON OEL1530

Không vượt quá điện áp đầu vào tối đa 150 V, dòng điện tối đa 30 A và công suất tải tối đa 300 W.

Không sử dụng đồng thời điện áp và dòng điện tối đa nếu tích của hai giá trị vượt quá 300 W. Ví dụ, tại 150 V, dòng tải tương ứng với công suất 300 W chỉ là 2 A.

Điện áp hoạt động tối thiểu được công bố cho mức dòng 30 A là khoảng 1,1 V; cần đối chiếu điều kiện thử nghiệm thực tế trước khi sử dụng ở điện áp thấp.

Sử dụng dây dẫn và đầu nối phù hợp với dòng điện lớn; kiểm tra độ chắc chắn của kết nối trước khi kích hoạt tải.

Đảm bảo hệ thống tản nhiệt thông thoáng, không che các khe thông gió và tuân thủ điều kiện môi trường vận hành.

Khi thử nghiệm pin hoặc bộ sạc, cần cài đặt giới hạn phù hợp để tránh xả quá mức hoặc gây quá tải cho đối tượng thử nghiệm.

Không tháo hoặc đấu lại dây khi tải đang hoạt động; đưa thiết bị về trạng thái an toàn trước khi thay đổi kết nối.

Đọc tài liệu hướng dẫn của nhà sản xuất trước khi sử dụng chế độ tải động, các chức năng bảo vệ hoặc điều khiển từ máy tính.

Câu hỏi thường gặp về tải điện tử DC OWON OEL1530

OWON OEL1530 có điện áp và dòng tải tối đa bao nhiêu?

Thiết bị có dải điện áp đầu vào 0–150 V và dòng tải 0–30 A. Công suất tải tối đa là 300 W.

OWON OEL1530 có những chế độ tải nào?

Thiết bị hỗ trợ CV (điện áp không đổi), CC (dòng điện không đổi), CR (điện trở không đổi) và CP (công suất không đổi), đáp ứng nhiều phương pháp thử nghiệm nguồn DC.

OWON OEL1530 có kiểm tra được bộ nguồn 300 W không?

Có, nếu bộ nguồn và điều kiện thử nghiệm nằm trong giới hạn 150 V, 30 A và 300 W của thiết bị. Cần kiểm tra đồng thời các giới hạn này khi cài đặt tải.

OWON OEL1530 có phù hợp để kiểm tra pin không?

Có. Thiết bị hỗ trợ các bài thử xả pin và đánh giá khả năng cấp dòng của nguồn điện. Thông số tải cần được thiết lập theo đặc tính và giới hạn an toàn của pin.

OWON OEL1530 có thể kết nối với máy tính không?

Có. Thiết bị hỗ trợ giao tiếp USB, RS232 và RS485, phục vụ điều khiển từ máy tính và tích hợp vào hệ thống kiểm tra tương thích.

OWON OEL1530 khác gì OWON OEL1515?

OEL1530 có dòng tải tối đa 30 A và công suất 300 W, trong khi OEL1515 có dòng tải tối đa 15 A và công suất 150 W. Cả hai đều có dải điện áp tối đa 150 V, nhưng OEL1530 phù hợp hơn với các phép thử cần dòng điện và công suất cao hơn.

Mua tải điện tử DC OWON OEL1530 ở đâu?

Nếu bạn đang tìm kiếm thiết bị tải điện tử DC phục vụ kiểm tra nguồn điện, bộ sạc, pin hoặc mạch điện tử, có thể tham khảo OWON OEL1530 tại CÔNG TY TNHH THƯƠNG MẠI VÀ CÔNG NGHỆ QTECH.

Khi lựa chọn sản phẩm, nên xác định rõ điện áp đầu ra, dòng tải và công suất cần kiểm tra. OWON OEL1530 có dải điện áp 0–150 V, dòng tải tối đa 30 A và công suất tối đa 300 W, phù hợp với nhiều ứng dụng kiểm tra nguồn DC công suất vừa và các nguồn điện áp thấp cần dòng tải lớn.

Ngoài thông số định mức, người mua nên trao đổi với đơn vị cung cấp về giao tiếp điều khiển, tài liệu hướng dẫn, phụ kiện và chính sách bảo hành. Việc xác định đúng yêu cầu sử dụng ngay từ đầu giúp lựa chọn thiết bị phù hợp, đồng thời thuận tiện hơn khi tích hợp vào phòng thí nghiệm hoặc dây chuyền kiểm tra sản phẩm.

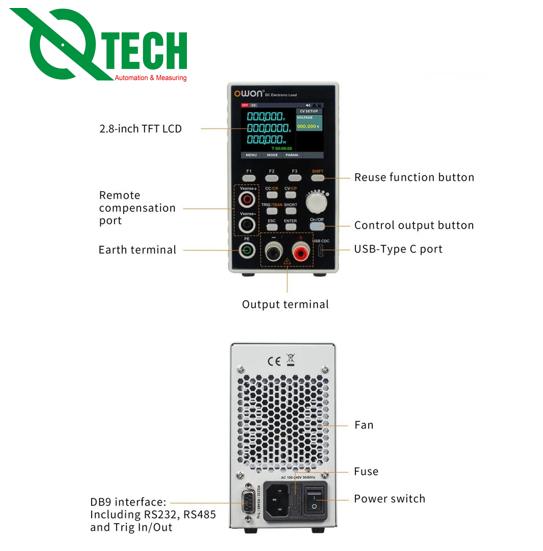

OWON OEL1530 với thiết kế nhỏ gọn

Kết luận

Tải điện tử DC OWON OEL1530 là thiết bị kiểm tra nguồn điện một chiều có dải điện áp 0–150 V, dòng tải 0–30 A và công suất tối đa 300 W. Thiết bị hỗ trợ các chế độ CV, CC, CR, CP và tải động, giúp mô phỏng nhiều điều kiện làm việc trong quá trình thử nghiệm.

Với màn hình màu TFT 2,8 inch, độ phân giải cài đặt 1 mV và 1 mA cùng các giao tiếp USB, RS232 và RS485, OWON OEL1530 phù hợp cho công việc nghiên cứu, sửa chữa, kiểm tra chất lượng và sản xuất thiết bị điện tử.

Nếu nhu cầu kiểm tra đòi hỏi dòng tải cao hơn so với các model công suất nhỏ, OWON OEL1530 là lựa chọn đáng cân nhắc trong giới hạn 300 W. Trước khi sử dụng, cần đối chiếu điện áp, dòng điện và công suất của đối tượng thử nghiệm với định mức thiết bị để bảo đảm phép thử diễn ra an toàn và hiệu quả.
