Hướng dẫn sử dụng Máy đo khí Bosean BH-4S đa năng

Máy đo đa khí cầm tay BH-4S có thể phát hiện khí dễ cháy, O2 và hai loại khí độc khác một cách liên tục và đồng thời. Nó được sử dụng rộng rãi trong khu vực cần chống cháy nổ hoặc rò rỉ khí độc, như kênh ngầm hoặc công nghiệp khai thác mỏ, để bảo vệ tính mạng của người lao động và tránh hư hỏng các thiết bị liên quan.

Hướng dẫn sử dụng Máy đo khí Bosean BH-4S

Các tính năng chính BH-4S

• Khuếch tán tự nhiê với pphương pháp ling và cảm biến có độ nhạy cao, có độ nhạy và độ lặp lại cao.
• MCU tích hợp 32 bit, độ tin cậy cao và khả năng tự thích ứng.
• Đầy đủ chức năng, thao tác dễ dàng.
• Màn hình LCD đầy màu sắc CSTN, trực quan hơn, chỉ dẫn phong phú và rõ ràng hơn.
• Thiết kế nhỏ gọn, dễ dàng mang theo.
• Nhựa kỹ thuật cường độ cao và cao su tổng hợp chống trơn trượt; cường độ cao, chống nước, chống bụi và chống cháy nổ.

Cấu trúc & Chức năng Máy dò khí Bosean BH-4S

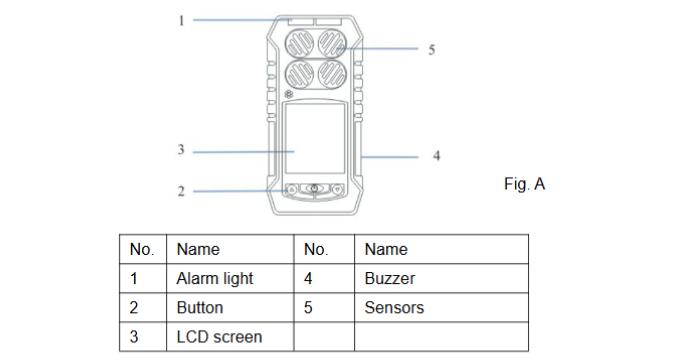

Vẻ bề ngoài BH-4S

Cấu trúc máy dò: vỏ chính, bảng mạch, pin, màn hình, cảm biến, sạc của các linh kiện. 2.3 Nguyên lý: Cảm biến điện hóa và xúc tác.

Thông số kỹ thuật Máy đo đa khí Bosean BH-4S

– Môi trường vận hành và lưu trữ:
– Nhiệt độ: -20oC ~ 55oC (-4F ~ 122F)
– Độ ẩm: 5% -95% (Độ ẩm không ngưng tụ tương đối)
– Áp suất: 95 ~ 110kPa
– Phương pháp lấy mẫu: Loại khuếch tán

Phạm vi phát hiện BH-4S

– Đo Khí CO: 0 ~ 1000ppm
– Đo khí H2S: 0 ~ 100 PPM
– Đo Khí Ôxy: 0 ~ 30%
– Đo khí nổ dễ cháy (Ex / LEL / CH4): 0 ~ 100% LEL

BH-4S với cảm biến

– O2 / H2S / CO: cảm biến điện hóa plug-in
– Combustible gas (LEL): cảm biến đốt cháy xúc tác plug-in
– Loại báo động: báo động thấp & cao, nhiều báo động ga, báo động cảm biến, báo pin yếu, âm báo nhanh, báo động tự động tắt
– Độ phân giải: 0,1% VOL (O2), 1ppm (CO), 0,1ppm (H2S), 1% LEL (EX)
– Độ chính xác: 3% FS
– Thời gian đáp ứng: 10 giây
– Lặp lại: 1%
– Không trôi: 1%
– Trưng bày: LCD lớn chữ và số hiển thị nồng độ khí theo thời gian thực và giai đoạn báo động
– Đèn nền: Tự động kích hoạt khi làm việc trong môi trường ánh sáng yếu hoặc âm báo thức hoặc nút được nhấn xuống.
– Chức năng tự kiểm tra: Tự kiểm tra Pin, màn hình, cảm biến, lỗi phần cứng
– Chống cháy nổ: EXiaIICT4
– Lớp bảo vệ: IP65
– Cung cấp năng lượng: Pin lithium có thể sạc lại
– Cân nặng: 400g
– Kích thước: 145x69x28mm （L × W × H)

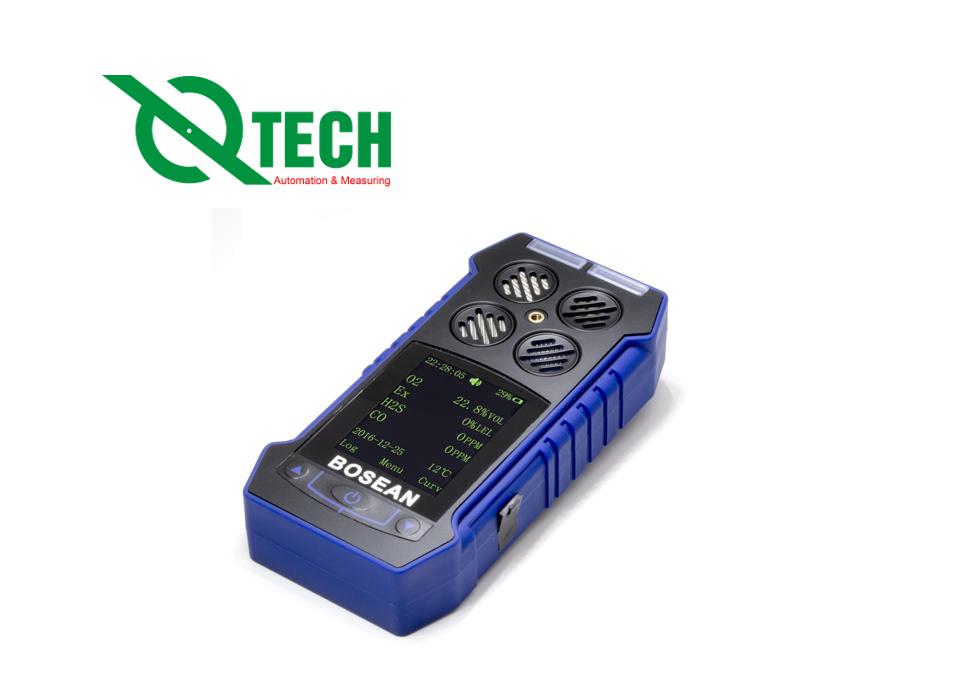

Hình ảnh: Máy đo đa khí BH-4S

Hoạt động & Chức năng Máy đo khí BH-4S

Bật lên

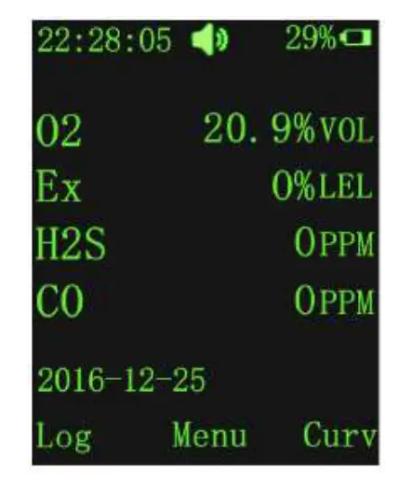

Nhấn nút bật/ tắt trong 3s rồi thả ra. Sau khi còi phát ra âm thanh ngắn một lần, máy dò sẽ được bật. Sau 10 giây, nó sẽ chuyển sang trạng thái phát hiện. Lúc này hiển thị nồng độ O2, H2S, CO và các loại khí dễ cháy trong môi trường như hình 1.

Hình 1

Tắt đi

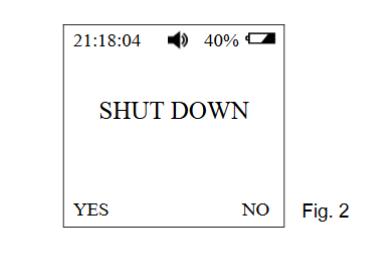

Ở trạng thái bật nguồn, nhấn nút bật/ tắt trong hơn 3 giây, Khi còi phát ra âm thanh “bíp”, màn hình LCD sẽ nhắc người dùng tắt giao diện hiển thị trong Hình 2, người dùng thông qua phím ▲ ▼ để chọn có tắt hay không, nếu chọn tắt, màn hình không còn hiển thị bất kỳ thông tin nào, máy dò sẽ chuyển sang trạng thái tắt.

Hình 2

Chức năng nút BH-4S

Máy dò ở trạng thái phát hiện bình thường như trong Hình 3:

Hình 3

Nhấn bật/ tắt bất kỳ phím nào để mở đèn nền (người dùng có thể đặt thời gian đèn nền)
Nhấn " bật/ tắt ” phím để vào menu;
Nhấn phím “▲” để vào bản ghi cảnh báo;
nhấn phím “▲ ▼” để chọn nhật ký cảnh báo view bản ghi báo động
chi tiết.
Nhấn phím “▼” để vào màn hình hiển thị đường cong nồng độ khí
giao diện;
nhấn phím “▲ ▼” để view đường cong giá trị nồng độ loại khí khác nhau.
Khi máy dò phát hiện nồng độ khí thấp hơn giá trị cảnh báo thấp cài sẵn (Lưu ý: khi nồng độ oxy cao hơn giá trị cảnh báo thấp và thấp hơn giá trị cảnh báo cao), máy dò ở trạng thái bình thường, Không báo động ở trạng thái này.

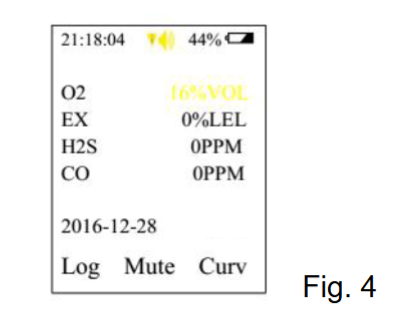

Khi nồng độ khí được phát hiện cao hơn giá trị cảnh báo thấp đặt trước và nhỏ hơn giá trị cảnh báo cao (Lưu ý: khi nồng độ oxy thấp hơn giá trị cảnh báo thấp), máy dò ở trạng thái cảnh báo thấp, còi sẽ phát ra mỗi lần Âm thanh cảnh báo “bíp, bíp” 1s, đèn đỏ nhấp nháy đồng bộ, giá trị nồng độ khí trên màn hình chuyển sang màu vàng, đèn nền và bộ rung cũng mở, biểu thị mức báo động thấp; nhấn " quyền lực Phím ” để tắt tiếng nhưng vẫn hiển thị thông tin cảnh báo. Cho đến khi cảnh báo mới được kích hoạt, còi lại tiếp tục và đèn báo, bộ rung được khôi phục. Khi máy dò phát hiện giá trị nồng độ khí dưới giá trị cảnh báo thấp, màu của giá trị nồng độ khí chuyển sang màu xanh lục, tín hiệu cảnh báo sẽ tự động được phát ra. Trạng thái báo động được hiển thị trong Hình 4.

Hình 4

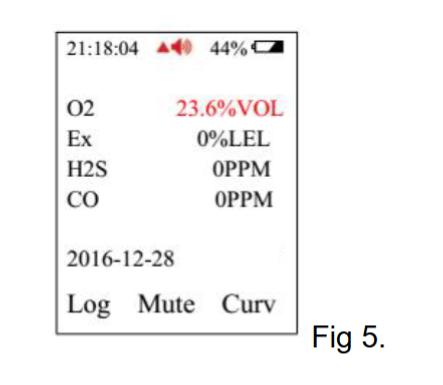

Khi nồng độ khí được phát hiện cao hơn giá trị cảnh báo cao cài sẵn, máy dò ở trạng thái cảnh báo cao thì còi sẽ gửi cứ sau 1 giây “Di Di Di Di, … Di Di Di Di” Và đèn báo màu đỏ nhấp nháy đồng bộ , sự thay đổi giá trị nồng độ khí được hiển thị trên màn hình. Màu chuyển sang màu đỏ, đèn nền và bộ rung cũng bật, biểu thị mức báo động cao; nhấn "quyền lực  Phím ” để tắt tiếng nhưng vẫn hiển thị thông tin cảnh báo. Cho đến khi cảnh báo mới được kích hoạt, còi lại tiếp tục và đèn báo, bộ rung được khôi phục. Khi máy dò phát hiện giá trị nồng độ khí dưới giá trị cảnh báo thấp, màu của giá trị nồng độ khí chuyển sang màu xanh lục, tín hiệu cảnh báo sẽ tự động được phát ra. tín hiệu báo động sẽ được phát ra tự động. Trạng thái báo động được hiển thị trong Hình 5.

Hình 5

Khi nồng độ khí được phát hiện cao hơn phạm vi kiểm tra, còi sẽ phát ra tiếng bíp, bíp, màn hình LCD bật, bộ rung bật và màn hình Hiển thị phạm vi khí tối đa, cho biết vượt quá phạm vi. Nhấn nút ”  quyền lực  Phím để giải phóng báo động.

Giao diện giám sát thông thường dưới dòng đầu tiên hiển thị thời gian, tín hiệu cảnh báo CẢNH BÁO (xảy ra khi có cảnh báo, màu vàng với cảnh báo thấp, màu đỏ với cảnh báo cao), hướng dẫn còi (bình thường BIỂU TƯỢNG ÂM THANH, tắt tiếng BIỂU TƯỢNG ÂM THANH ), phần trăm pintage, nguồn pin, ngày tháng và nhiệt độ,
Ghi chú: Âm thanh báo động ở trên có thể được xóa thủ công bằng cách nhấn nút ” quyền lực " chìa khóa. Sau khi xóa thông tin báo động vẫn hiển thị bình thường. Nếu cảnh báo được kích hoạt lại, thông tin âm thanh cảnh báo tương ứng có thể được phát lại.

Sử dụng và thiết lập chức năng với BH-4S Bosean

Máy dò có tổng chức năng ghi cảnh báo, hiển thị đường cong nồng độ khí, cài đặt thông số khí, hiệu chuẩn, hiệu chuẩn zero, cài đặt ngôn ngữ, thông tin viewing, cài đặt đèn nền, cài đặt thời gian và các chức năng khác. Nhấn nút ” quyền lực Nút ” để vào lựa chọn chức năng, trong giao diện lựa chọn chức năng để di chuyển con trỏ đến các từ “trở về”, tiếp tục nhấn “ quyền lực ” để quay lại giao diện giám sát bình thường như trong Hình 6.

Hình 6

=>> Xem giá bán BH-4S

Bản ghi cảnh báo và đường cong cảnh báo Bosean BH-4S

Chức năng ghi âm báo động:

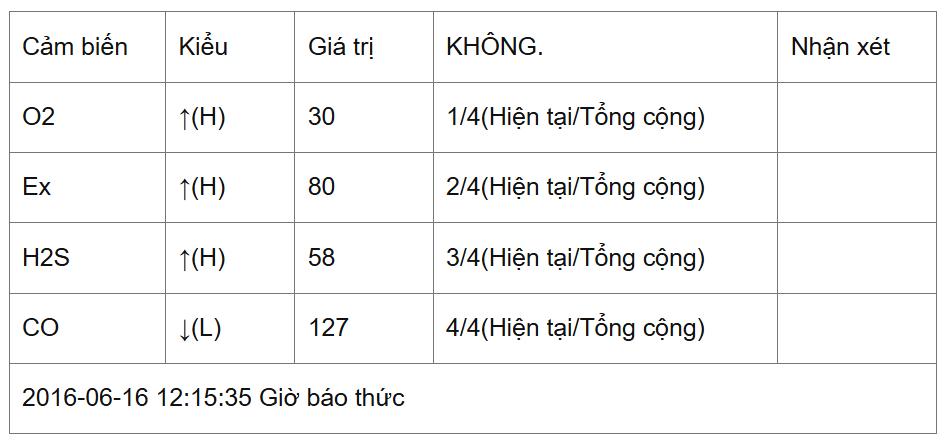

Máy dò trong giao diện chính phát hiện bình thường, nhấn ▲ để vào giao diện ghi cảnh báo, bản ghi bao gồm tên cảm biến cảnh báo, loại cảnh báo, giá trị cảnh báo, thời gian cảnh báo. Như thể hiện trong Hình 7: Tính năng này có thể view lịch sử báo động gas, kiểm tra dễ dàng.

Như thể hiện trong bảng sau:

Giá trị nhật ký cảnh báo là giá trị cảnh báo tối đa trong khoảng thời gian cảnh báo (O2 là mức thấp nhất). Số lượng nhóm bản ghi tối đa là 500.

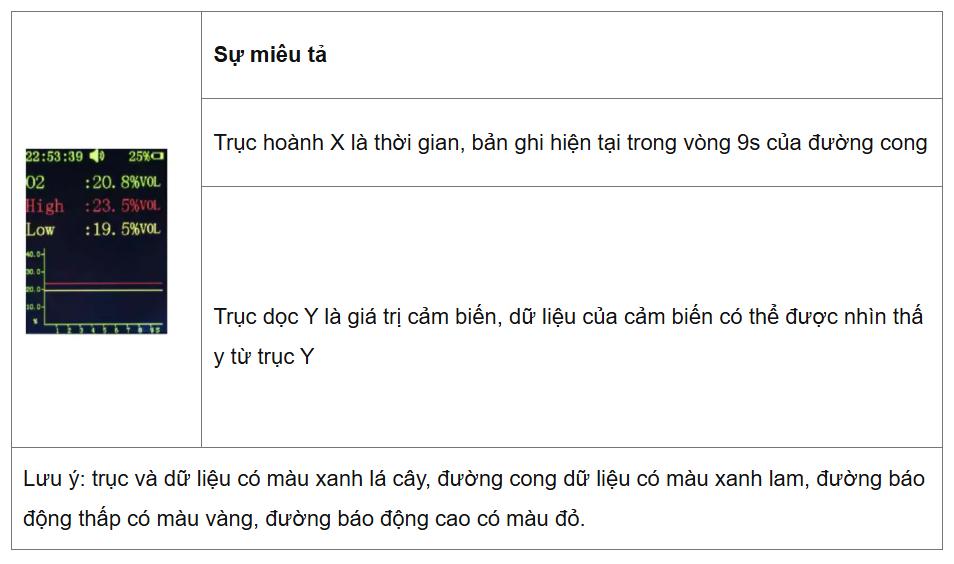

Chức năng hiển thị đường cong:

Bộ dò tìm trong giao diện chính phát hiện thông thường, nhấn ▼ để vào giao diện hiển thị đường cong, lần này thông qua nút ▲ ▼ để view mỗi đường cong nồng độ khí cảm biến kênh. Mỗi cảm biến kênh có một màn hình hiển thị đường cong.


Cài đặt menu máy dò

Ở chế độ phát hiện bình thường, nhấn ” quyền lực Phím ” để vào menu, sau đó nhấn phím ▲ ▼ để chọn cài đặt các thông số khí, hiệu chuẩn, hiệu chuẩn 0, cài đặt ngôn ngữ, thông tin view, cài đặt đèn nền, chức năng cài đặt thời gian. Các menu chức năng này có thể được hiển thị theo chu kỳ và có thể được chọn bằng chuyển động của con trỏ

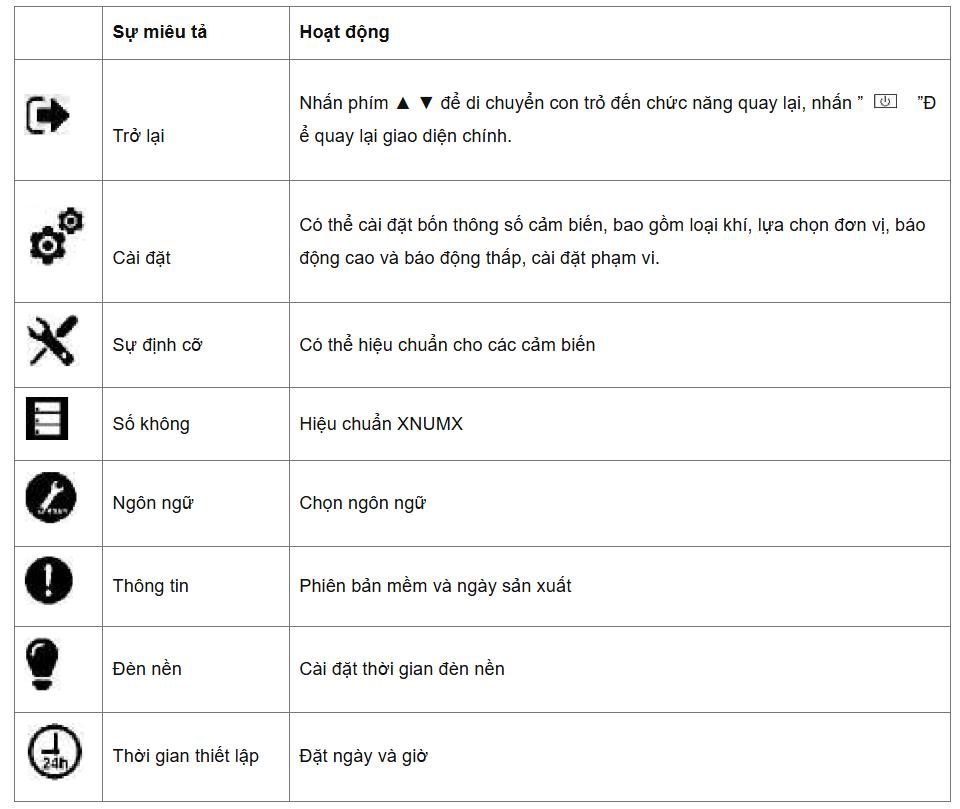

Chức năng menu như sau:

Cài đặt thông số của máy dò khí BH-4S

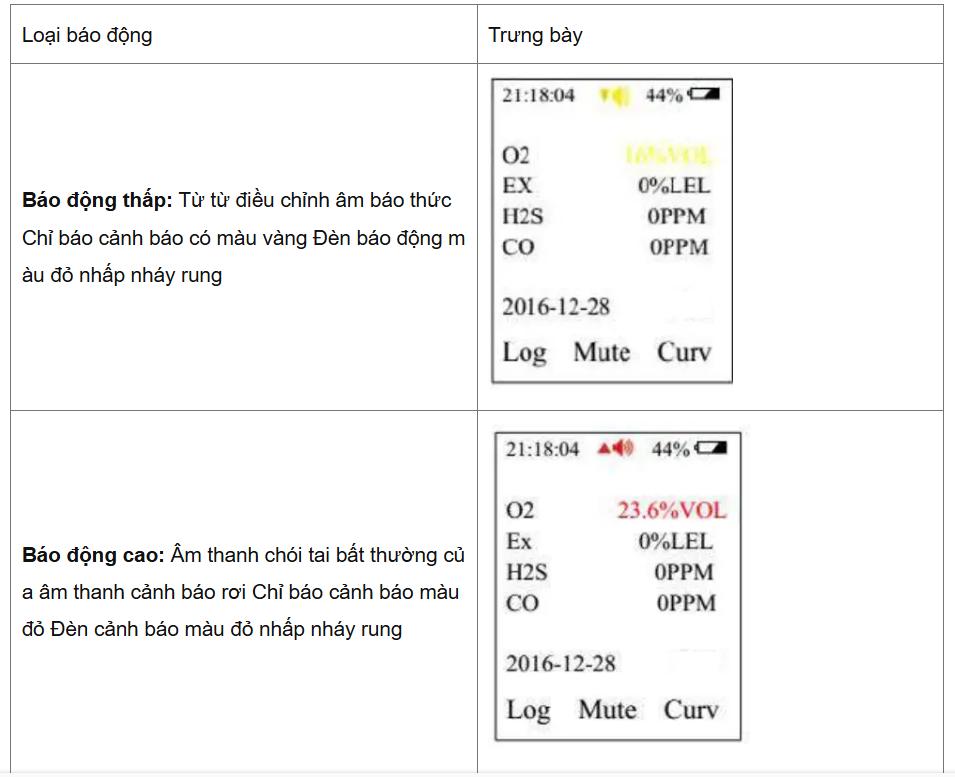

Thông tin báo động

Bảng hiển thị chi tiết của từng cảnh báo

Sạc

Vui lòng sạc máy dò khi nó báo pin yếu hoặc không thể bật máy dò do pin yếu. Trước khi sạc, vui lòng tắt máy dò. Sau khi bạn kết nối bộ sạc chính xác giữa máy dò và nguồn điện AC, máy dò sẽ tự động được bật. Khi dấu pin trên màn hình đã đầy và không thay đổi nữa nghĩa là quá trình sạc đã hoàn tất. Vui lòng rút bộ sạc ra.

Cảnh báo: Trong trạng thái sạc, máy dò không thể phát hiện rò rỉ gas. Vui lòng không cố gắng sạc pin ở những nơi thử nghiệm để tránh cháy nổ. Vui lòng không sạc pin khi máy dò đang hoạt động để tránh hư hỏng tiềm ẩn. Lưu ý: Đảm bảo sạc đầy ít nhất một lần trong vòng 3 tháng kể từ ngày sản xuất.

Lỗi có thể xảy ra và giải pháp tương ứng

Lưu ý sử dụng và bảo quản cho máy BH-4S

Nghiêm cấm rơi từ trên cao xuống hoặc rung lắc mạnh.
Máy dò có thể không hoạt động bình thường ở nồng độ khí giao thoa cao.
Để tránh kết quả không chính xác hoặc có thể làm hỏng máy dò, vui lòng vận hành và xử lý máy dò theo hướng dẫn.
Không được bảo quản hoặc sử dụng máy dò trong điều kiện có khí ăn da (chẳng hạn như Cl2), cũng như trong các trường hợp khắc nghiệt khác, bao gồm nhiệt độ quá cao hoặc quá thấp, độ ẩm cao, trường điện từ và ánh nắng gay gắt.
Nếu có bụi trên bề mặt máy dò sau khi sử dụng lâu dài, vui lòng lau nhẹ bằng vải mềm sạch. Bề mặt có thể bị cạo hoặc phá hủy bằng dung môi ăn da hoặc vật cứng.
Để đảm bảo độ chính xác của phép thử, máy dò phải được hiệu chuẩn định kỳ. Và thời gian hiệu chuẩn phải ít hơn một năm.
Vui lòng mang pin Lithium đã qua sử dụng đến nơi chỉ định hoặc gửi về công ty chúng tôi. Đừng vứt chúng vào thùng rác một cách ngẫu nhiên.

Phụ kiện tiêu chuẩn của BH-4S gồm:

Vali: 1 cái
Bộ sạc: 1 cái
Nắp hiệu chuẩn: 1 cái
Cáp truyền thông: 1 cái
Hướng dẫn sử dụng: 1 cái
